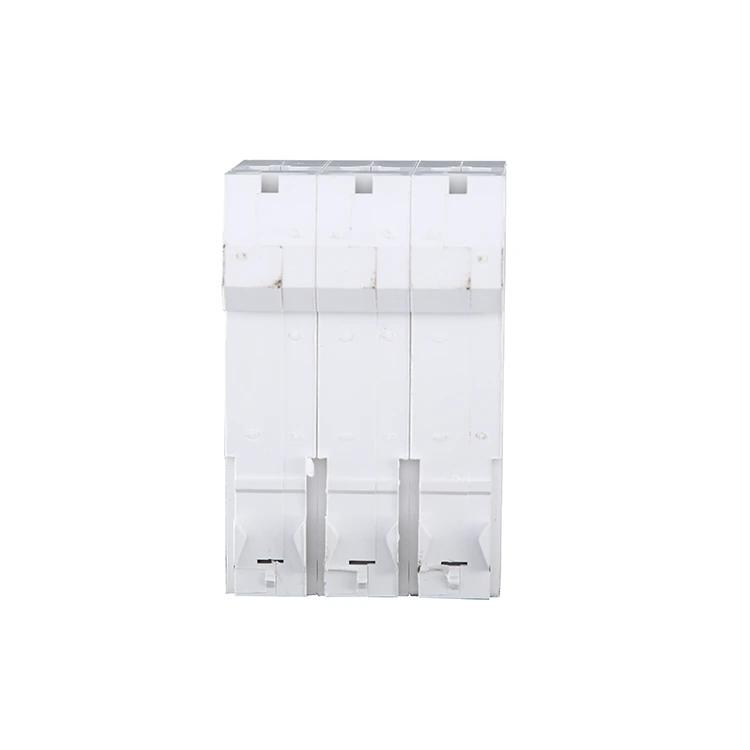

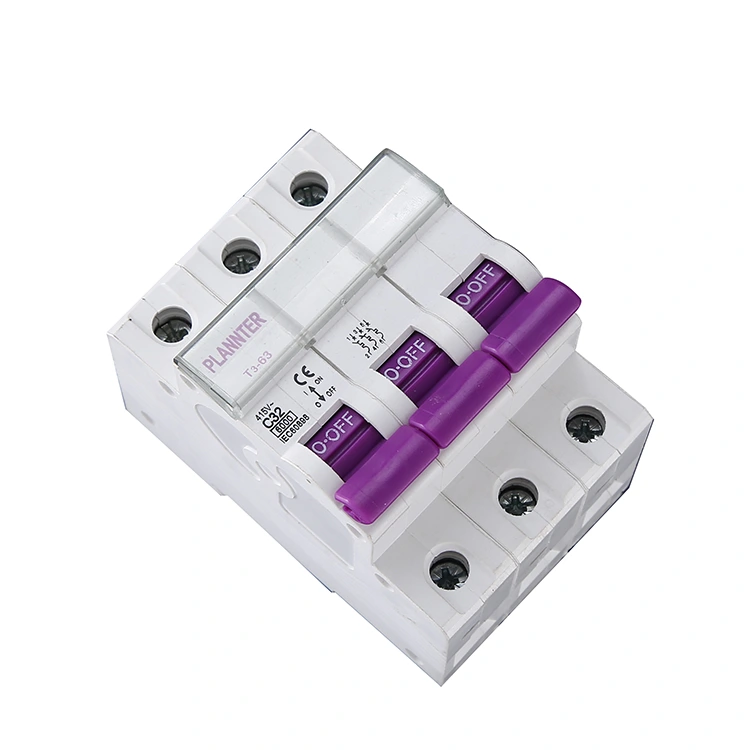

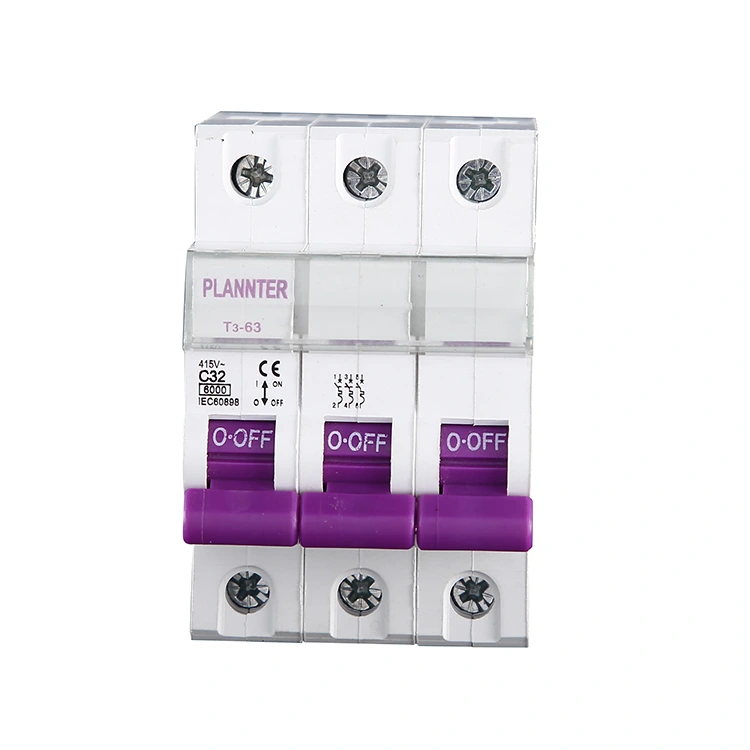

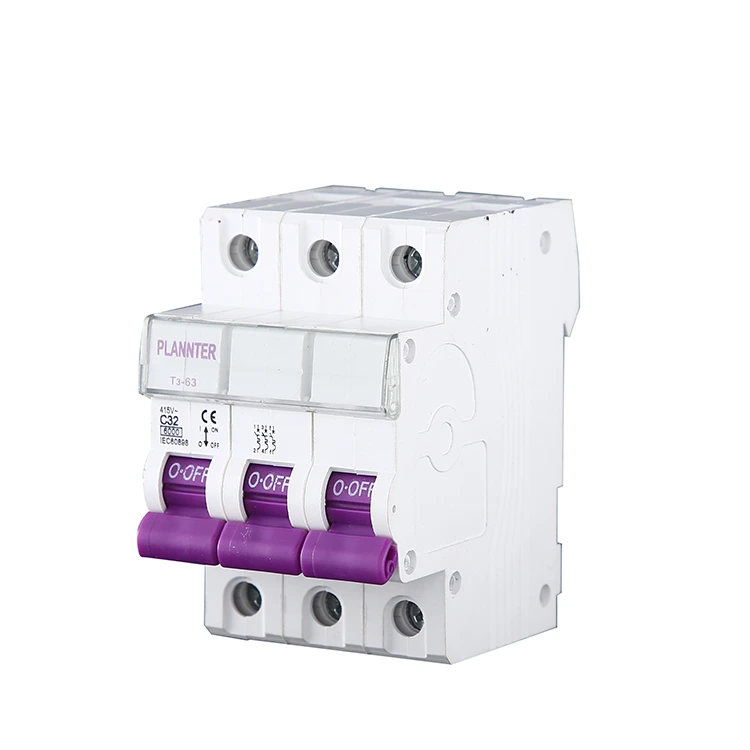

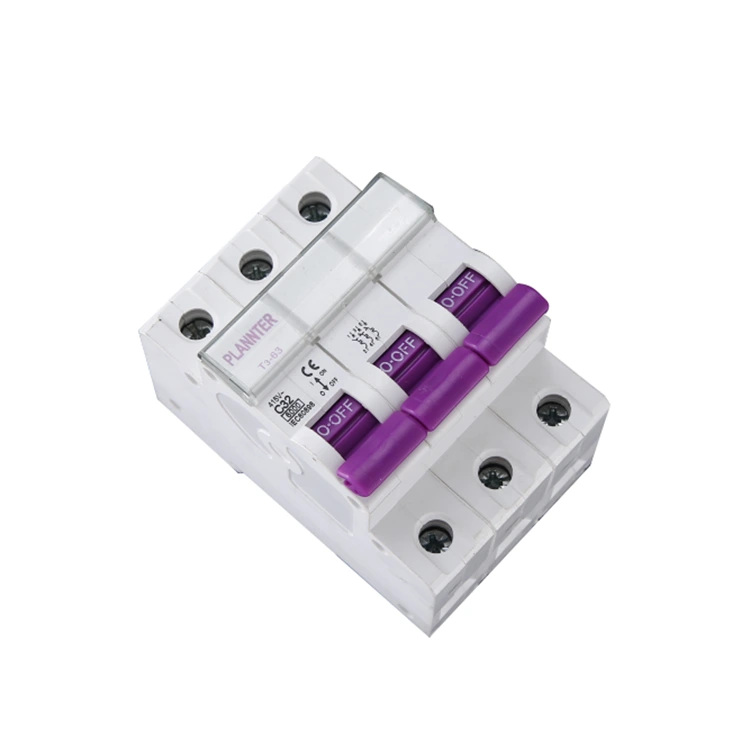

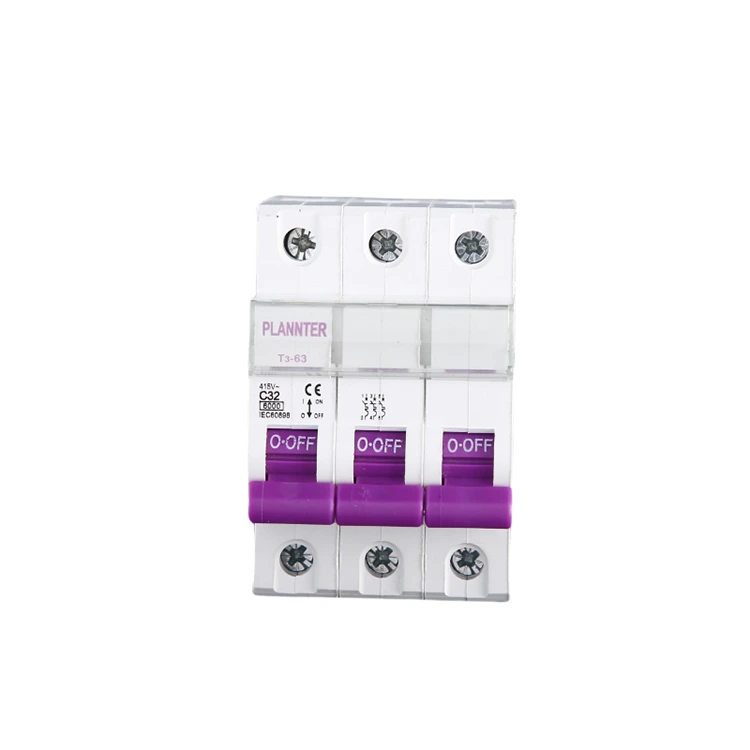

3 துருவ ஏசி சர்க்யூட் பிரேக்கர்

3 துருவ ஏசி சர்க்யூட் பிரேக்கர் குறைந்த மின்னழுத்த மின் சாதனங்களின் வகையைச் சேர்ந்தது, இது தொழில்துறை, வணிக மற்றும் சிவில் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, மூன்று-கட்ட சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, தற்போதைய அசாதாரணங்களான, ஓவர்லோட், ஷார்ட்-சர்க்யூட் நிலைமைகள் தானாகவே மின்சுற்று துண்டிக்கப்பட்டு, உபகரணங்கள் மற்றும் பணியாளர்களின் பாதுகாப்பைப் பாதுகாக்கும். உங்கள் உற்பத்தியாளராக PUGAO (Plannter Electric) என்பதைத் தேர்வுசெய்து, தொழிற்சாலை-நேரடி விலையைப் பெறுங்கள்.

தயாரிப்பு அம்சங்கள்

1. மூன்று-கட்ட ஒத்திசைவு கட்டுப்பாடு

இந்த 3-துருவ AC சர்க்யூட் பிரேக்கர் L1, L2 மற்றும் L3 மூன்று-கட்ட மின் இணைப்புகளை ஒரே நேரத்தில் இணைக்கும் அல்லது துண்டிக்கும் திறன் கொண்டது. ஏதேனும் ஒரு கட்டத்தில் தவறு ஏற்பட்டால், சாதனம் மூன்று கட்டங்களிலும் ஒரே நேரத்தில் மின்வெட்டைத் தூண்டும், இதன் மூலம் ஒரு கட்ட-இழப்பு நிலையில் செயல்படுவதால் ஏற்படும் சாதன சேதத்தைத் தடுக்கும்.

2. ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பு

ஓவர்லோட் பாதுகாப்பு: நீடித்த அதிகப்படியான மின்னோட்ட நிலைமைகளைத் தீர்க்க வெப்ப ட்ரிப்பிங்கைப் பயன்படுத்துகிறது.

ஷார்ட்-சர்க்யூட் பாதுகாப்பு: உயர் மின்னோட்டப் பிழைகளை உடனடியாகத் தடுக்க காந்த ட்ரிப்பிங்கைப் பயன்படுத்துகிறது.

இந்த மேம்பட்ட தயாரிப்பைத் தேர்ந்தெடுப்பதன் மூலம், உங்கள் மின்சுற்றுகளுக்கு விரிவான பாதுகாப்புப் பாதுகாப்பை உறுதிசெய்கிறீர்கள்.

3. மேம்படுத்தப்பட்ட உபகரணங்கள் செயல்பாட்டு பாதுகாப்பு

இந்தத் தயாரிப்பு மூன்று-கட்ட மின்னழுத்த ஏற்றத்தாழ்வுகளுடன் தொடர்புடைய அபாயங்களைக் குறைக்கிறது, மோட்டார்கள் மற்றும் கம்ப்ரசர்கள் போன்ற முக்கியமான உபகரணங்களைப் பாதுகாத்தல் மற்றும் உபகரணங்கள் சேதம் மற்றும் வேலையில்லா நேரத்துடன் தொடர்புடைய செலவுகளை திறம்பட குறைக்கிறது.

4. மாடுலர் வடிவமைப்பு மற்றும் நிறுவல்

PUGAO தயாரிப்புகள் DIN ரயில் மவுண்டிங் வடிவமைப்பைக் கொண்டுள்ளன, இது மின் விநியோக பெட்டிகள் அல்லது கட்டுப்பாட்டு பேனல்களில் தடையற்ற ஒருங்கிணைப்பை அனுமதிக்கிறது. இது பொறியியல் திட்டங்களுக்குள் திறமையான தொகுதி நிறுவல் மற்றும் பராமரிப்பை எளிதாக்குகிறது.

முக்கிய அளவுருக்கள் மற்றும் விவரக்குறிப்புகள்

ஒரு பொருளை வாங்கும் போது அல்லது தேர்ந்தெடுக்கும் போது, ​​உங்களின் குறிப்பிட்ட திட்டத் தேவைகளின் அடிப்படையில் 3-போல் ஏசி சர்க்யூட் பிரேக்கருக்கான பின்வரும் அளவுருக்களை நீங்கள் சரிபார்க்கலாம் அல்லது உங்கள் தேவைகளுக்கு ஏற்றவாறு விரிவான தீர்வை உருவாக்க எங்களைத் தொடர்புகொள்ளவும்.

மதிப்பிடப்பட்ட மின்னழுத்தம் (Ue): பொதுவாக 380V, 400V, அல்லது 415V AC (மூன்று-கட்ட அமைப்புகளுக்கு).

மதிப்பிடப்பட்ட மின்னோட்டம் (இல்): பொதுவான மதிப்பீடுகளில் 16A, 32A மற்றும் 63A ஆகியவை அடங்கும்; உயர் மின்னோட்ட மாதிரிகள் 100A அல்லது 125A வரை கிடைக்கின்றன.

உடைக்கும் திறன் (ஐசிஎன்): 6kA அல்லது 10kA போன்றவை. மூன்று-கட்ட சக்தியுடன் தொடர்புடைய அதிக ஆற்றல் மட்டங்களைக் கருத்தில் கொண்டு, பாதுகாப்பு பணிநீக்கத்தை மேம்படுத்த 10kA விவரக்குறிப்புக்கு முன்னுரிமை அளிக்க பரிந்துரைக்கப்படுகிறது.

ட்ரிப்பிங் வளைவு:

வகை C: அலுவலக கட்டிடங்கள், விளக்கு அமைப்புகள் அல்லது பொது வணிக மின் விநியோகம் ஆகியவற்றிற்கு ஏற்றது.

வகை D: குறிப்பாக மோட்டார் தொடங்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, மதிப்பிடப்பட்ட மின்னோட்டத்தை விட 10 முதல் 14 மடங்கு உடனடி ஊடுருவல் நீரோட்டங்களைத் தாங்கும் திறன் கொண்டது.

பயன்பாட்டிற்கான முன்னெச்சரிக்கைகள்

1. மின் அமைப்புகள் மிகவும் சிக்கலானவை. பாதுகாப்பு காரணங்களுக்காக, 3 துருவ ஏசி சர்க்யூட் பிரேக்கர்களின் செயல்பாடு மற்றும் நிறுவல் தகுதி வாய்ந்த தொழில்நுட்ப வல்லுநர்களால் செய்யப்பட வேண்டும். எடுத்துக்காட்டாக, செயல்பாட்டின் போது, ​​முதலில் சுமை பக்க மின்சாரம் துண்டிக்கவும், பின்னர் இரண்டாம் மற்றும் மூன்றாம் பக்கங்களைத் துண்டிக்கவும்.

2. செயல்பாட்டின் போது இயக்க நடைமுறைகளை கண்டிப்பாக கடைபிடிக்கவும். மின்சார அமைப்பின் இயல்பான செயல்பாட்டை பாதிக்கும் ஏதேனும் சூழ்நிலை ஏற்பட்டால், உடனடியாக அவசர நடவடிக்கைகளை எடுக்கவும்.

3. வெற்றிகரமான நிறுவலுக்குப் பிறகு, சர்க்யூட் பிரேக்கர் சாதாரணமாக செயல்படும். செயல்பாட்டின் போது, ​​தற்போதைய தரவை உடனடியாக கண்காணிக்கவும் மற்றும் அவ்வப்போது ஆய்வுகள் மற்றும் பராமரிப்பு செய்யவும்.

3-போல் ஏசி சர்க்யூட் பிரேக்கர் எப்போது தேவைப்படுகிறது?

ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் என, PUGAO 1-துருவ (1P) மற்றும் 2-துருவ (2P) சர்க்யூட் பிரேக்கர்களையும் வழங்குகிறது; இருப்பினும், தயாரிப்புத் தேர்வைப் பொறுத்தவரை, மூன்று-கட்ட மின் சாதனங்கள் அல்லது மூன்று-கட்ட மின் இணைப்புகளைக் கையாளும் போதெல்லாம் 3-துருவ (3P) சர்க்யூட் பிரேக்கரைப் பயன்படுத்த வேண்டும். குறிப்பிட்ட சூழ்நிலைகளுக்கான எங்கள் பரிந்துரைகள் கீழே உள்ளன:

1. மூன்று கட்ட மோட்டார் உபகரணங்கள்

தொழில்துறை மோட்டார்கள், நீர் குழாய்கள், காற்று அமுக்கிகள் போன்றவை எடுத்துக்காட்டுகளில் அடங்கும்.

காரணம்:

மூன்று கட்ட மோட்டார்களுக்கு மூன்று கட்டங்களிலும் ஒரே நேரத்தில் மின்சாரம் தேவைப்படுகிறது. மற்றவை செயலில் இருக்கும் போது ஒரு கட்டம் மட்டும் குறுக்கிடப்பட்டால், மோட்டார் "கட்ட-இழப்பு" நிலையில் இயங்கும்; இது தவிர்க்க முடியாமல் மோட்டார் எரிவதற்கு வழிவகுக்கிறது, இதன் விளைவாக குறிப்பிடத்தக்க நிதி இழப்பு ஏற்படுகிறது.

2. மூன்று கட்ட மின் விநியோக அமைப்புகள்

எடுத்துக்காட்டுகளில் தொழிற்சாலை மின் விநியோக அமைப்புகள், வணிக ரீதியான மூன்று-கட்ட வயரிங், மூன்று-கட்ட விநியோக பெட்டிகள் போன்றவை அடங்கும்.

காரணம்:

இங்குள்ள பகுத்தறிவு மேலே குறிப்பிட்டுள்ள உபகரண வகையை பிரதிபலிக்கிறது: மூன்று-கட்ட கோடுகள் ஒத்திசைவாக ஆன் மற்றும் ஆஃப் செய்யப்பட வேண்டும். ஏதேனும் ஒரு கட்டத்தில் ஒழுங்கின்மை ஏற்பட்டால், முழுமையான, ஒத்திசைக்கப்பட்ட மூன்று-கட்ட பாதுகாப்பை உறுதிசெய்ய முழு சுற்றும் துண்டிக்கப்பட வேண்டும்.

3. உயர்-சக்தி தொழில்துறை அல்லது வணிக உபகரணங்கள்

எடுத்துக்காட்டுகளில் மத்திய ஏர் கண்டிஷனிங் அமைப்புகள், தொழில்துறை வெப்பமூட்டும் உபகரணங்கள், தானியங்கு உற்பத்தி இயந்திரங்கள் போன்றவை அடங்கும்.

காரணம்:

இத்தகைய உபகரணங்கள் பொதுவாக அதிக சக்தியைப் பயன்படுத்துகின்றன மற்றும் மூன்று-கட்ட விநியோகத்தை நம்பியுள்ளன; இதன் விளைவாக, அது சரியாகச் செயல்பட ஒரு நிலையான மற்றும் சமநிலையான மூன்று-கட்ட மின்னோட்டம் தேவைப்படுகிறது.

4. கட்ட-இழப்பு சேதத்திற்கு எதிராக பாதுகாப்பு தேவைப்படும் பிற காட்சிகள்

அத்தகைய உபகரணங்களை உள்ளடக்கிய திட்டங்களில், 3P அலகுக்கு பதிலாக, 1P அல்லது 2P சர்க்யூட் பிரேக்கர்களைப் பயன்படுத்துவது ஒரு ஆபத்தை உருவாக்குகிறது: ஒரு கட்டத்தில் குறுக்கீடு ஏற்பட்டால், மற்றவை சுறுசுறுப்பாக இருக்கும், சமரசம் மற்றும் அசாதாரண நிலையில் இருந்தாலும், சாதனம் தொடர்ந்து இயங்கும்.

குறிப்பிட்ட தீர்வு வடிவமைப்பு மற்றும் தொழில்நுட்ப ஆதரவு சேவைகளுக்கு PUGAO ஐ தொடர்பு கொள்ளவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: PUGAO தனிப்பயனாக்குதல் சேவைகளை வழங்குகிறதா?

ப: ஆம், நாங்கள் தனிப்பயனாக்கப்பட்ட சேவையை வழங்குகிறோம். தொழிற்சாலையில் 14 வருட தொழில்முறை அனுபவத்துடன் 3 Pole AC சர்க்யூட் பிரேக்கரின் சீன உற்பத்தியாளராக, குறிப்பிட்ட தேவைகளுக்கு ஏற்ப மதிப்பிடப்பட்ட மின்னோட்டம், உடைக்கும் திறன் மற்றும் நிறுவல் முறை போன்ற அளவுருக்களை நீங்கள் தனிப்பயனாக்கலாம்.

கே: நான் என்ன தொழில்நுட்ப அளவுருக்களைப் பார்க்க வேண்டும்?

A: 1. மதிப்பிடப்பட்ட மின்னோட்டம் - சுமையின் உண்மையான வேலை மின்னோட்டத்துடன் பொருந்த வேண்டும்;

2. மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் - கணினியின் மின்னழுத்த அளவைப் போலவே இருக்க வேண்டும்;

3. ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் - நிறுவும் இடத்தில் எதிர்பார்க்கப்படும் ஷார்ட் சர்க்யூட் மின்னோட்டத்தை விட அதிகமாக இருக்க வேண்டும்.
