40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர்

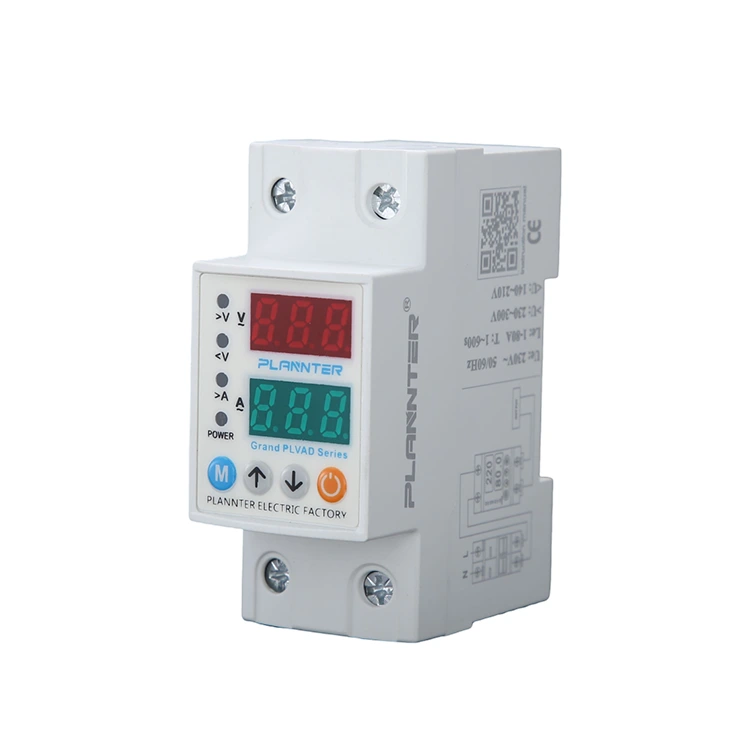

புகாவ் 40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர்மின்னழுத்த உறுதியற்ற தன்மையிலிருந்து சுற்றுகள் மற்றும் இணைக்கப்பட்ட சாதனங்களைப் பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு சிறப்பு மின் பாதுகாப்பு சாதனம் ஆகும். நிலையான 220VAC/230VAC அமைப்புகளுக்கு (50/60Hz) மதிப்பிடப்பட்டது, இந்த ரயில்-மவுண்டட் அலகு தொடர்ந்து வரி மின்னழுத்தத்தை கண்காணிக்கிறது.

மின்னழுத்த அளவுகள் பாதுகாப்பான வரம்புகளை (அதிக மின்னழுத்தம்) தாண்டும்போது அல்லது மிகக் குறைவாக (அண்டர்-வோல்டேஜ்) வீழ்ச்சியடையும் போது அது தானாகவே மின்சார விநியோகத்தைத் துண்டிக்கிறது, மோட்டார்கள், சர்க்யூட் போர்டுகள் மற்றும் வயரிங் சேதத்தைத் தடுக்கிறது. -20 டிகிரி செல்சியஸ் முதல் +55 டிகிரி செல்சியஸ் வரை வெப்பநிலையில் செயல்படும் திறன் கொண்ட வலுவான வடிவமைப்புடன், இது பல்வேறு சூழல்களில் நம்பகமான செயல்திறனை உறுதி செய்கிறது.

செயல்பாட்டின் கொள்கை

40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டரின் செயல்பாட்டின் கொள்கை உண்மையில் மின்னழுத்தத் தரவைக் கண்காணிப்பதாகும். எடுத்துக்காட்டாக, சென்சார்கள், கட்டுப்பாட்டு அலகுகள், ரிலேக்கள் மற்றும் பிற நிலைமைகளைக் கண்டறிதல் மற்றும் கண்காணிப்பது இதில் அடங்கும்.

சென்சார்: மின்னழுத்த அளவை உண்மையான நேரத்தில் கண்காணிக்க முடியும். மின்னழுத்தம் எங்கள் முன்னமைக்கப்பட்ட வரம்பை மீறினால் அல்லது கீழே விழுந்தால், சென்சார் கட்டுப்பாட்டு அலகுக்கு ஒரு சமிக்ஞையை அனுப்புகிறது, செயல்முறையை இயக்கும்படி நம்மைத் தூண்டுகிறது.

கட்டுப்பாட்டு அலகு: சென்சாரிலிருந்து சிக்னல்களைப் பெற முடியும், மேலும் மின்னழுத்தம் அசாதாரணமானதா என்பதை தீர்மானிக்கும். மின்னழுத்தம் மிக அதிகமாகவோ அல்லது குறைவாகவோ இருந்தால், கட்டுப்பாட்டு அலகு பாதுகாப்பு நடவடிக்கைகளை செயல்படுத்தும்.

ரிலே: கட்டுப்பாட்டு அலகு கட்டளையிட்டால், சாதனங்களை சேதத்திலிருந்து பாதுகாக்கவும் தீயைத் தடுக்கவும் ரிலே விரைவாக சுற்று திறக்கும்.

உபகரணங்கள் பாதுகாப்பு

உணர்திறன் இயந்திரங்கள் சரியாக செயல்பட நிலையான சக்தி தேவை. தி40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர்பாதுகாக்க பரவலாகப் பயன்படுத்தப்படுகிறது:

• மருத்துவ உபகரணங்கள்:பவர் ஸ்பைக்குகளால் முக்கியமான கண்டறியும் கருவிகள் சேதமடையாமல் இருப்பதை உறுதி செய்தல்.
• கருவி:நிலையான மின்னழுத்தத்தை நம்பியிருக்கும் கட்டுப்பாட்டு அமைப்புகள் மற்றும் சென்சார்களின் துல்லியத்தை பராமரித்தல்.

தொழில்/வணிக சுமைகள்

கனமான பயன்பாடுகளுக்கு, சாதனம் குறிப்பிடத்தக்க மின் சுமைகளைக் கையாள உயர் மின்னோட்ட மதிப்பீடுகளை வழங்குகிறது:

• 40A மதிப்பீடு:நிலையான வணிக விளக்கு சுற்றுகள் மற்றும் சிறிய அலுவலக உபகரண அமைப்புகளுக்கு ஏற்றது.
• 63A மதிப்பீடு:தொழில்துறை விநியோக பலகைகள், கனரக மோட்டார்கள் மற்றும் அதிக மின்னோட்டத் திறன் தேவைப்படும் முக்கிய மின் ஊட்டங்களுக்கு ஏற்றது.

பாதுகாப்பு வகை மற்றும் பொறிமுறை

தி40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர்சக்தி பாதுகாப்பை நிர்வகிக்க சென்சார்கள் மற்றும் ரிலேக்கள் அடங்கிய ஸ்மார்ட் கண்ட்ரோல் சிஸ்டத்தைப் பயன்படுத்துகிறது:

• அதிக மின்னழுத்த பாதுகாப்பு:மின்னழுத்தத்தில் திடீர் உயர்வைக் கண்டறிகிறது (எ.கா., நடுநிலை வரி துண்டிப்பு) மற்றும் தீ ஆபத்துகள் மற்றும் காப்பு வயதானதை தடுக்க சக்தியை குறைக்கிறது.
• குறைந்த மின்னழுத்த பாதுகாப்பு:மின்னழுத்தச் சரிவுகளைக் கண்டறிகிறது, இது மோட்டார்கள் அதிக வெப்பமடைவதற்கும் நிறுத்தப்படுவதற்கும் காரணமாகிறது, எரிவதைத் தடுக்க சுமைகளைத் துண்டிக்கிறது.
• தானியங்கி மீட்பு:மின்னழுத்தம் நிலையான வரம்பிற்குத் திரும்பியவுடன், அலகு தானாகவே சுற்றுகளை மீண்டும் மூடலாம், கைமுறை தலையீட்டின் தேவையை குறைத்து தொடர்ச்சியான செயல்பாட்டை உறுதி செய்கிறது.

நன்மைகள்

நிகழ்நேர மின்னழுத்த கண்காணிப்பு மற்றும் விரைவான துண்டிப்பு: 40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர் ஒவ்வொரு நாளும் லைன் மின்னழுத்தத்தை தொடர்ந்து கண்காணிக்கும், மின்னழுத்தம் அதிக மின்னழுத்தம் அல்லது குறைந்த மின்னழுத்தம் போன்ற மின்னழுத்தம் கண்டறியப்பட்டவுடன், அதிக மின்னழுத்தம் அல்லது குறைந்த மின்னழுத்தம் காரணமாக மின் சாதனங்கள் நிரந்தரமாக சேதமடைவதைத் தவிர்த்து, பாதுகாப்பாளர் மின்சாரத்தை துண்டித்துவிடும்.

மின் சாதனங்களின் சேவை ஆயுளை நீட்டிக்கவும்: நீண்ட கால நிலையான மின்னழுத்த சூழல், சேதம் மற்றும் வயதானதால் ஏற்படும் மின்னழுத்த அதிர்ச்சிகளால் மின்னணு கூறுகளைக் குறைக்கும், மின்சார விநியோகத்தை உறுதிப்படுத்தி ஏற்ற இறக்கங்களைக் குறைத்து, ஒட்டுமொத்த சாதனத்தின் ஆயுளை நீட்டிக்கும்.

உபகரணங்களைப் பாதுகாக்கவும்: கணினிகள், மருத்துவ உபகரணங்கள், கருவி மற்றும் கட்டுப்பாட்டு அமைப்புகள் போன்றவற்றுக்கு உயர் மின்னழுத்த துல்லியம் தேவைப்படுகிறது. அசாதாரண மின்னழுத்தம் கண்டறியப்பட்டால், அது சாதன தரவு இழப்பைத் தவிர்க்க மின்சார விநியோகத்தைத் துண்டிக்கும்.

உயர் பாதுகாப்பு மற்றும் பாதுகாப்பு செயல்திறன்: மின்னழுத்தத்தின் திடீர் அதிகரிப்பு கம்பி சூடாக்குதல், ஷார்ட் சர்க்யூட் அல்லது தீக்கு வழிவகுக்கும் போது, ​​40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர் அதிக மின்னழுத்தத்தின் போது சரியான நேரத்தில் மின்சாரத்தை துண்டித்து, மின் தீ அபாயத்தைக் குறைக்கிறது மற்றும் மின்சாரத்தின் பாதுகாப்பை மேம்படுத்துகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

மின்னழுத்த வரம்புகளை எவ்வாறு சரிசெய்வது?

யூனிட் அனுசரிப்பு அமைப்புகளைக் கொண்டுள்ளது, இது உங்கள் இணைக்கப்பட்ட சாதனங்களின் குறிப்பிட்ட தேவைகளுக்குப் பொருந்தும் வகையில் அதிக மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த வரம்புகளை அளவீடு செய்ய உங்களை அனுமதிக்கிறது.

"தானியங்கி மீட்பு" அம்சம் என்ன?

ஒரு பிழை அழிக்கப்பட்டு, மின்னழுத்தம் பாதுகாப்பான வரம்பிற்குத் திரும்பிய பிறகு, 40A 63A ஓவர் மற்றும் அண்டர் ப்ரொடெக்டர் தானாகவே சக்தியை மீட்டெடுக்கும், கைமுறையாக மீட்டமைப்பதற்கான தேவையைக் குறைத்து, தொடர்ச்சியை உறுதி செய்கிறது.

40A மற்றும் 63A இடையே உள்ள வேறுபாடு என்ன?

இது மதிப்பிடப்பட்ட தற்போதைய திறனைக் குறிக்கிறது. ஒரு 63A மாதிரியானது 40A மாதிரியை விட அதிக மின் சுமையை (அதிக சாதனங்கள்) கையாளும். உங்கள் மொத்த இணைக்கப்பட்ட சுமையின் அடிப்படையில் தேர்வு செய்யவும்.

இது மின்னல் அலைகளிலிருந்து பாதுகாக்குமா?

இந்த சாதனம் மின்னழுத்தத்திற்கு மேல்/கீழ் மின்னழுத்த பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. நேரடி மின்னல் தாக்குதல்களுக்கு எதிரான விரிவான பாதுகாப்பிற்காக, பிரத்யேக சர்ஜ் ப்ரொடெக்டிவ் டிவைஸ் (SPD) உடன் இணைந்து இந்த பாதுகாப்பாளரைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

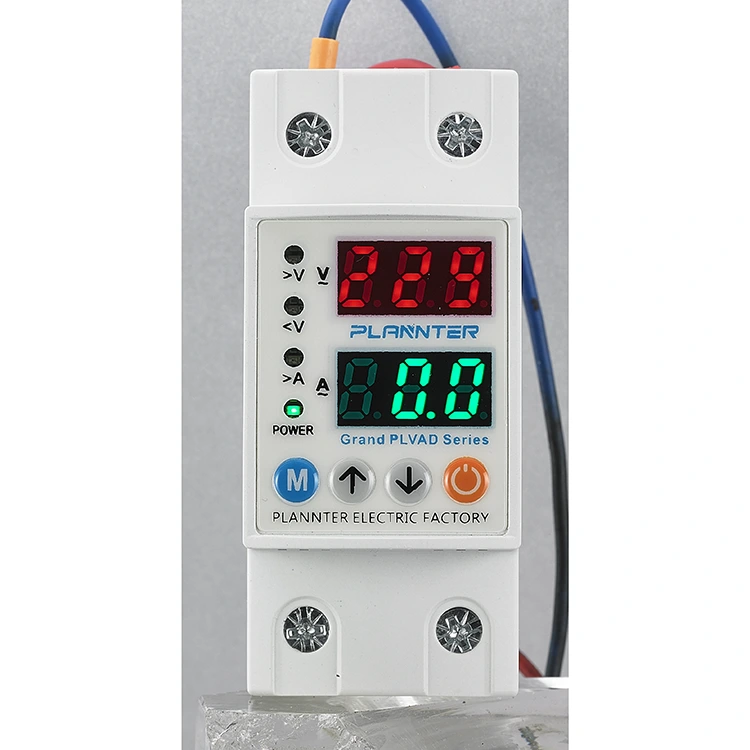

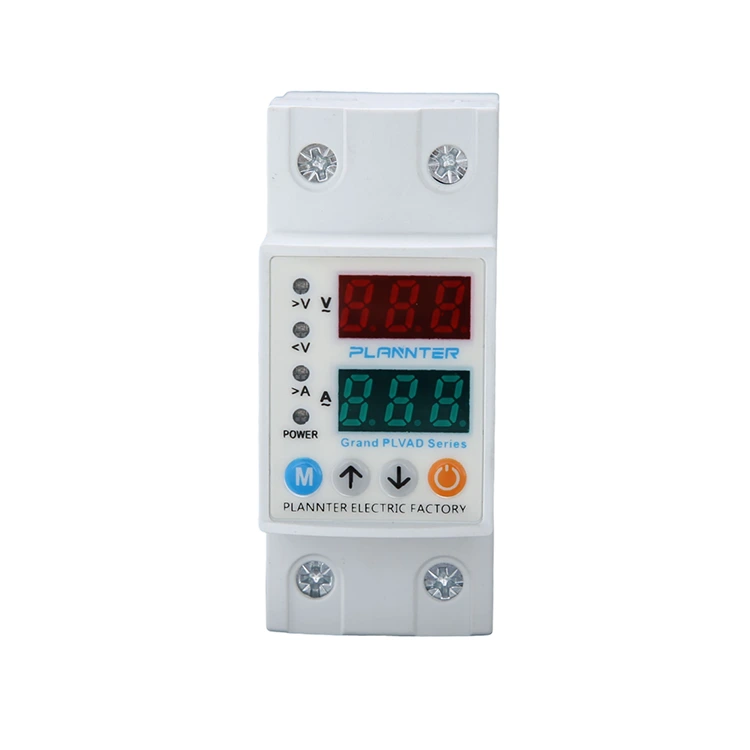

காட்சி மற்றும் பொத்தான்கள்

1 - SET பட்டன்: ஓவர்-கரண்ட் மதிப்புகள் மற்றும் உயர்/குறைந்த மின்னழுத்த அமைப்பு மதிப்புகள் மற்றும் பிழையை அமைத்த பிறகு/மாற்றிய பிறகு சேமிக்க இந்தப் பொத்தான் பயன்படுத்தப்படுகிறது.

காத்திருக்கும் நேரம்.

2 - UP பட்டன்: தேவையான மதிப்பை அதிகரிக்கவும்.

3 - கீழ் பட்டன்: தேவையான மதிப்பைக் குறைக்கவும்.

4 - கையேடு ஆன்/ஆஃப் பட்டன்: சாதன வெளியீட்டை கைமுறையாக ஆன் அல்லது ஆஃப் செய்யப் பயன்படுகிறது. வெளியீடு அணைக்கப்படும் போது, ​​திரையில் "ஆஃப்" காண்பிக்கப்படும், மேலும் சாதனம் தானியங்கி மீட்டமைப்பைச் செய்ய முடியாது. சாதனத்தை மீண்டும் இயக்கி, இயல்பான செயல்பாட்டை மீண்டும் தொடங்க பொத்தானை மீண்டும் அழுத்தவும் (ஏற்கனவே தவறு இல்லை எனில்).

5 - தற்போதைய காட்சி

1வது காட்சி குழு: இயல்பான செயல்பாட்டின் கீழ், இந்த காட்சி உள்ளீடு (மெயின்ஸ்) மின்னழுத்த மதிப்பைக் காட்டுகிறது. எந்தத் தவறும் இல்லாதபோது திரை சீராக ஒளிரும் மற்றும் அதிக அல்லது குறைந்த மின்னழுத்தப் பிழை ஏற்பட்டால் ஒளிரும். நிரலாக்கத்தின் போது, ​​அதிக மின்னோட்டம், உயர்/குறைந்த மின்னழுத்த வரம்புகள், தவறு தாமதம் மற்றும் தாமத நேரங்களை மீட்டமைத்தல் போன்ற தொடர்புடைய அளவுரு மதிப்புகள் அமைக்கப்படுவதை காட்சி குறிக்கிறது.

6 - மின்னழுத்த காட்சி

2வது காட்சி குழு: இயல்பான செயல்பாட்டின் போது, ​​இந்தப் பிரிவு தற்போதைய மதிப்பைக் காட்டுகிறது. கணினி சாதாரணமாகச் செயல்படும் போது திரை சீராக ஒளிரும் மற்றும் மின்னோட்டத் தவறு ஏற்பட்டால் ஒளிரும். நிரலாக்க செயல்பாட்டின் போது, ​​அது தொடர்புடைய நிரல் அளவுருவின் எண் மதிப்பைக் காட்டுகிறது.

7 - LED குறிகாட்டிகள்:

A>: மின்னோட்டத் தவறு கண்டறியப்பட்டால் ஒளிரும்.

V>: உயர் மின்னழுத்த தவறு ஏற்படும் போது ஒளிர்கிறது.

வி<: குறைந்த மின்னழுத்தத் தவறு ஏற்படும் போது ஒளிர்கிறது.

அவுட்: சாதனம் வெளியீட்டு செயல்பாட்டைத் தொடங்கும் போது ஒளிரும்.

இணைப்பு வரைபடம்

மெயின்களில் இருந்து நடுநிலை மற்றும் கட்ட கம்பிகள் சாதனத்தில் "உள்ளீடு" எனக் குறிக்கப்பட்ட "N" மற்றும் "L" டெர்மினல்களுடன் இணைக்கப்பட வேண்டும்.

அதிக அல்லது குறைந்த மின்னழுத்தத்திலிருந்து பாதுகாக்கப்பட வேண்டிய உபகரணங்களின் நடுநிலை மற்றும் கட்ட கம்பிகள் சாதனத்தின் "வெளியீடு" பிரிவின் கீழ் "N" மற்றும் "L" டெர்மினல்களுடன் இணைக்கப்பட வேண்டும்.

பரிமாணங்கள்
