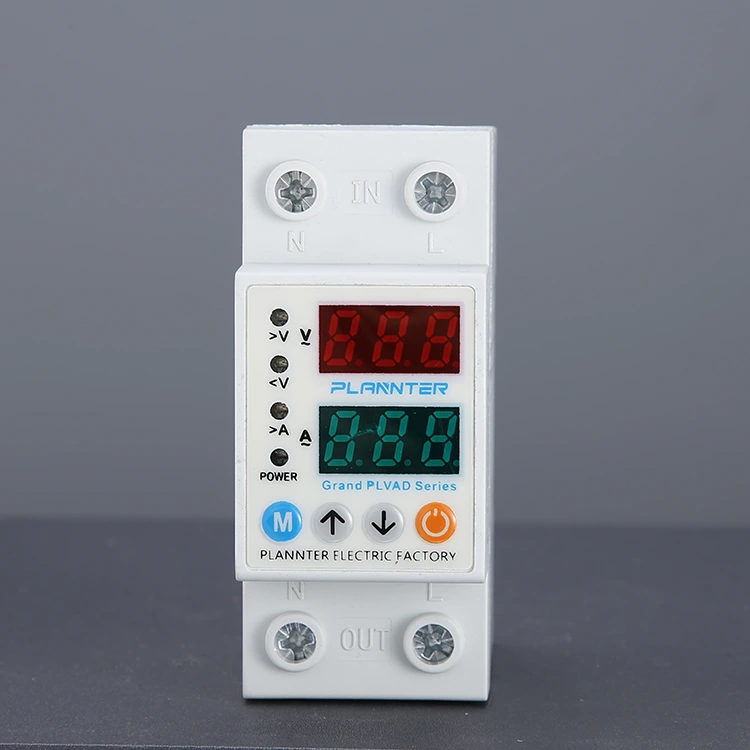

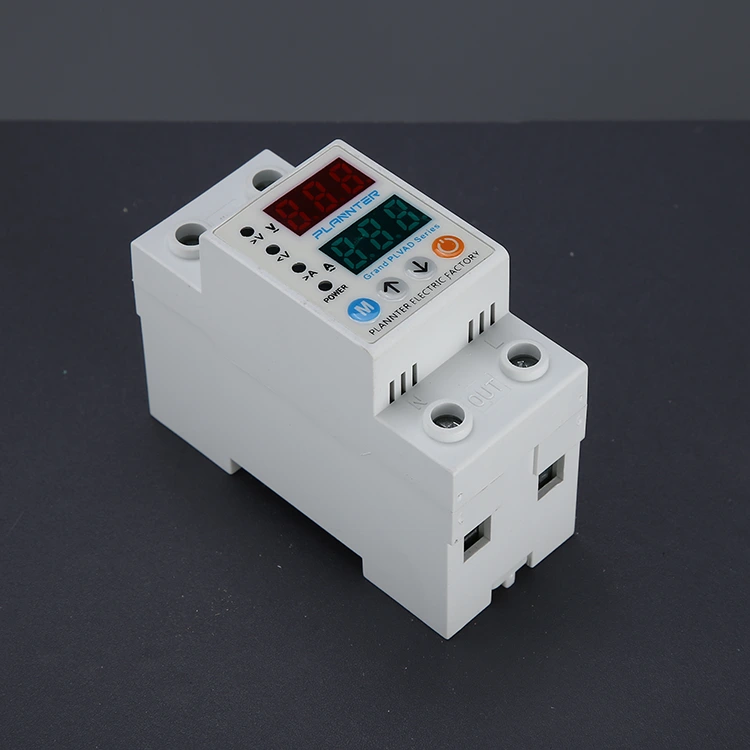

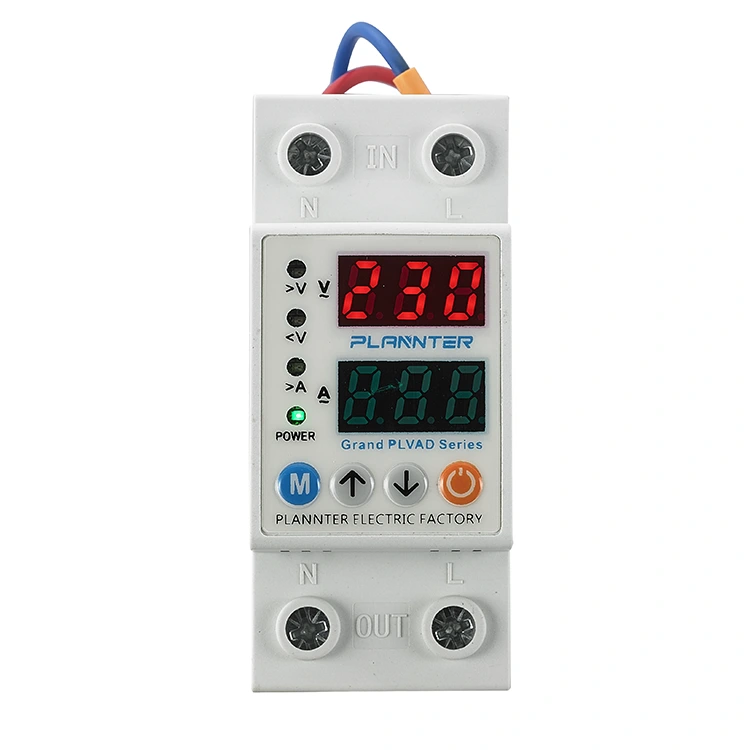

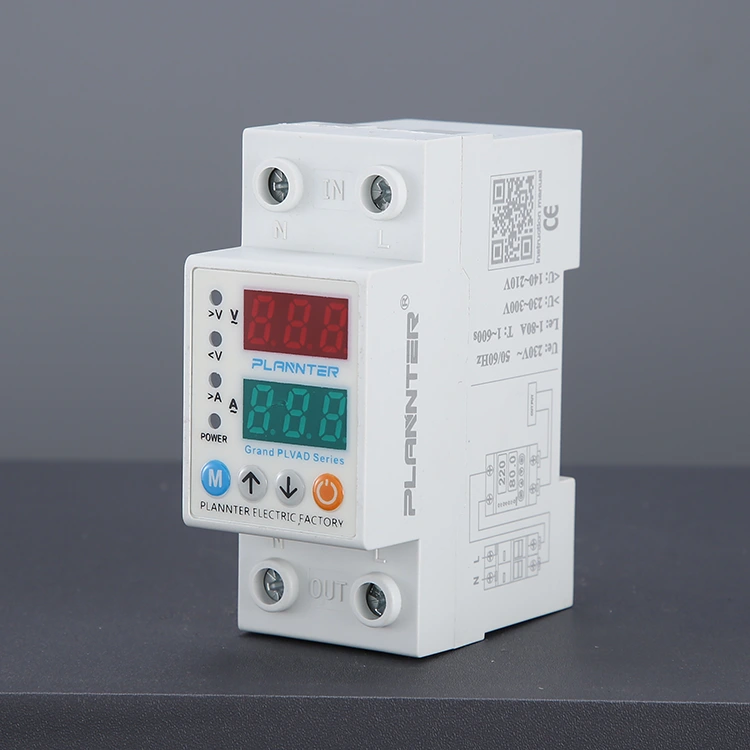

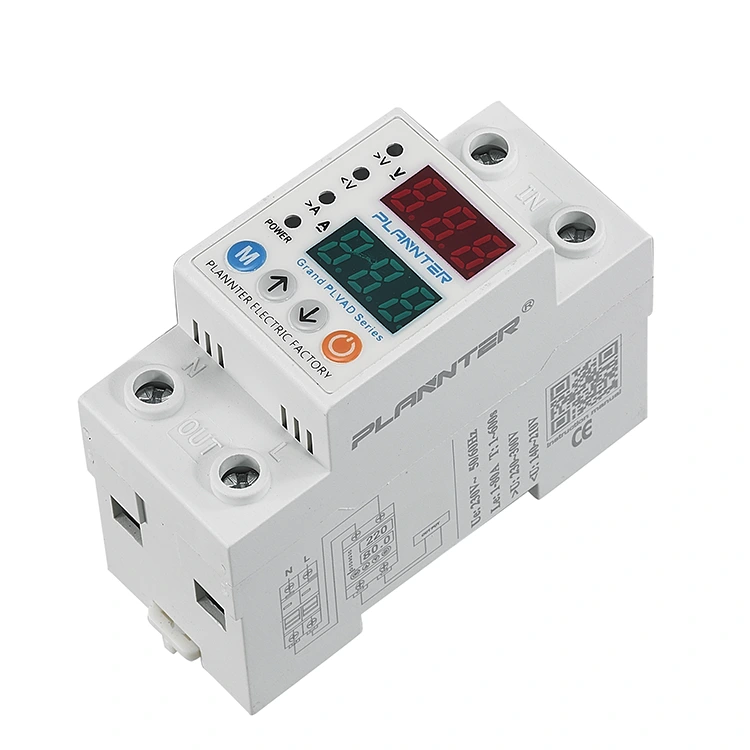

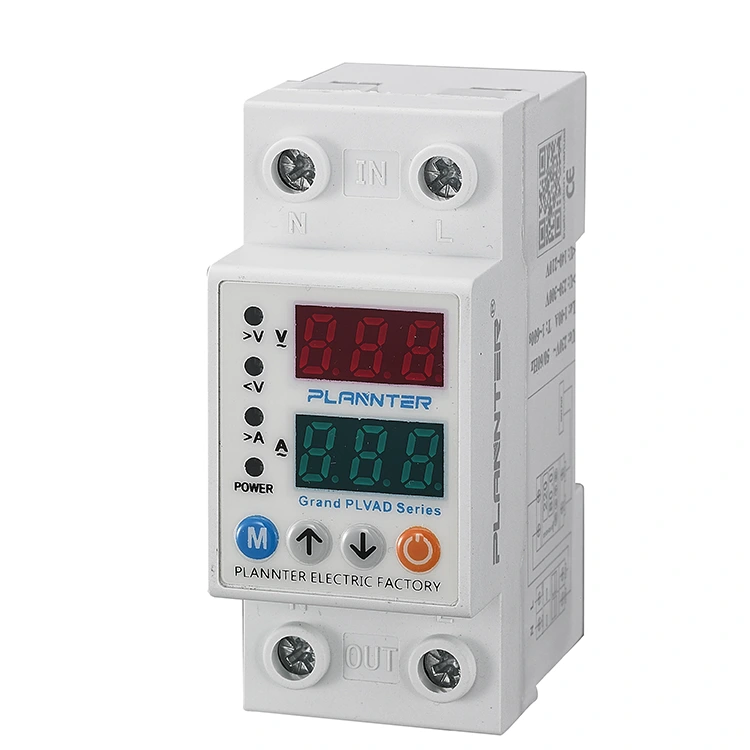

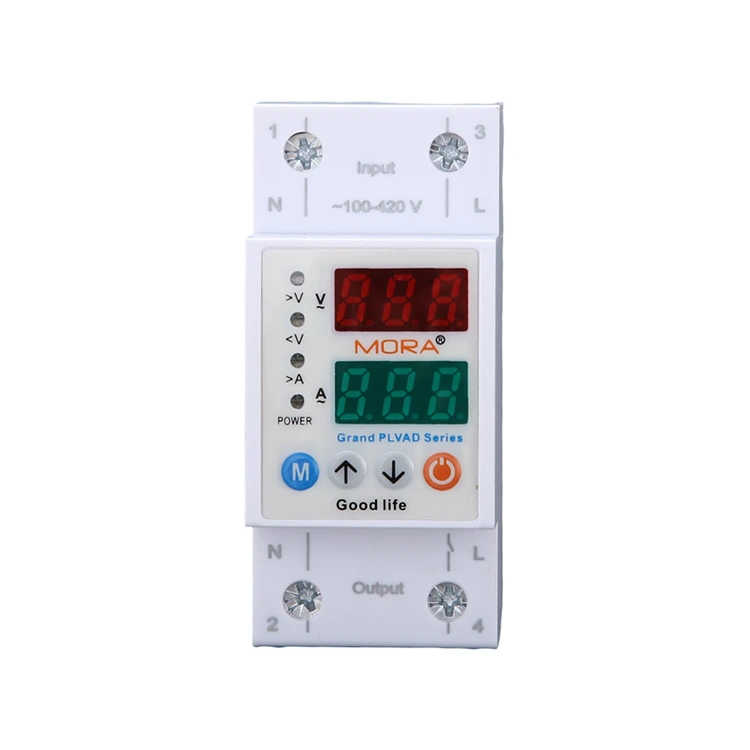

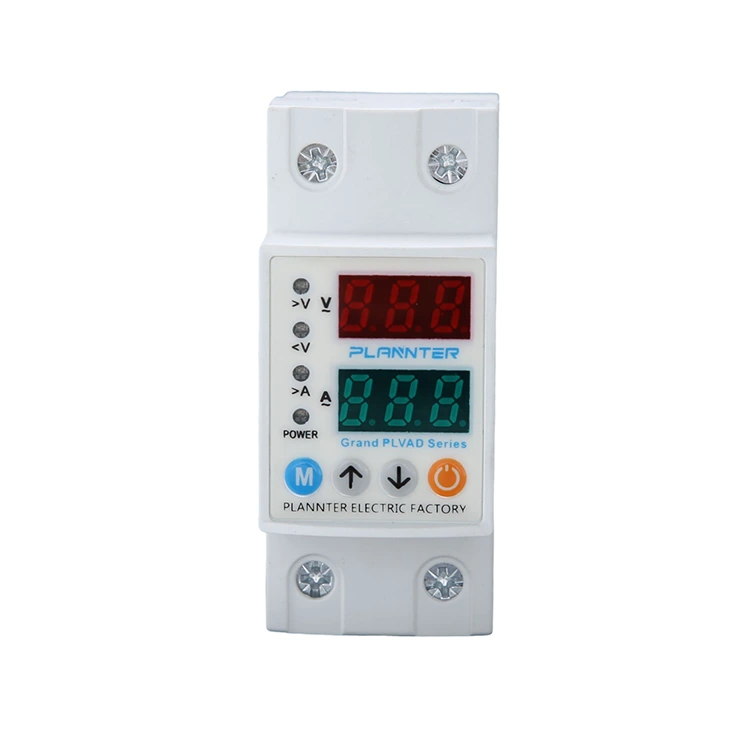

இரட்டை காட்சி மின்னழுத்த பாதுகாப்பு

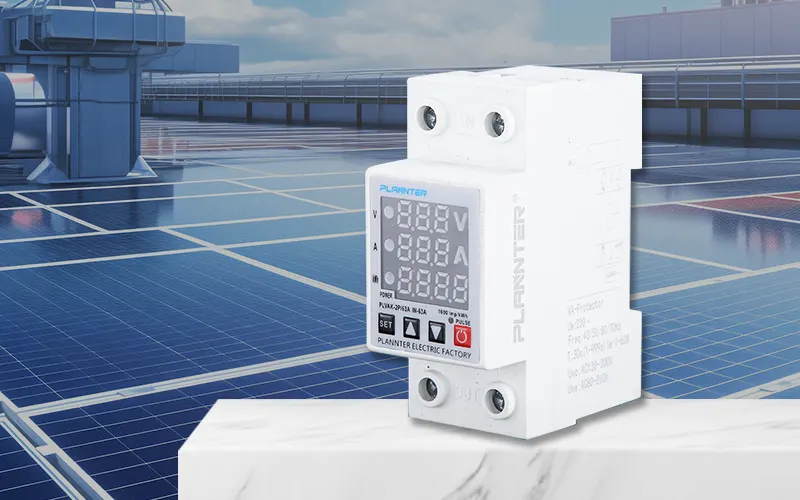

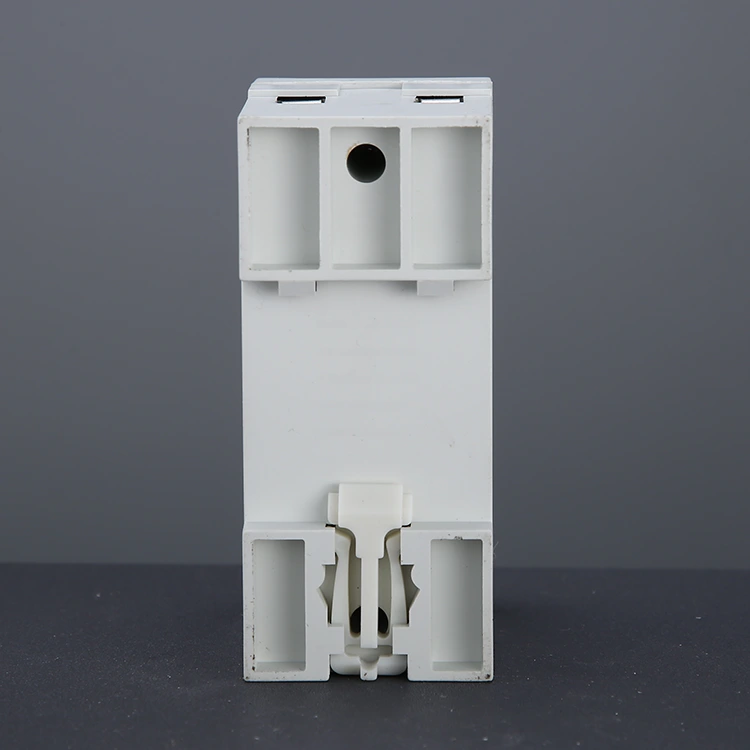

சரிசெய்யக்கூடிய மின்னழுத்தம், உபகரணங்களுக்கு சேதம் விளைவிப்பதைத் தடுப்பதற்காக சூரிய நிறுவல்கள் போன்ற பல்வேறு அமைப்புகளுக்கு அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக மின்னோட்டம் மற்றும் கீழ் மின்னோட்டத்திலிருந்து மின்சார அமைப்புகளைப் பாதுகாக்கிறது. தொழில்துறை, வணிக மற்றும் குடியிருப்பு பயன்பாடுகளுக்கான நிகழ்நேர கண்காணிப்பு மற்றும் பாதுகாப்பு அமைப்பை வழங்குகிறது. இந்த PUGAO (Plannter Electric) டூயல் டிஸ்ப்ளே வோல்டேஜ் ப்ரொடெக்டரில் இரட்டை LED திரைகள் உள்ளன, அவை உள்ளீட்டு மின்னழுத்தம் மற்றும் மின்னோட்டத்தை ஒரே பார்வையில் வழங்கும். DIN ரயில் மவுண்டிங்கின் மூலம் இடத்தைச் சேமிக்கிறது மற்றும் அமைவு/மேல்/கீழ்/கையேடு ஆன்/ஆஃப் பொத்தான்களைப் பயன்படுத்தி அமைப்பது எளிது.

அம்சங்கள்

ஒழுங்குபடுத்தப்பட்ட மின்னழுத்தம்/தற்போதைய பாதுகாப்பு: நாம் தனிப்பயனாக்கக்கூடிய அதிக மின்னழுத்தத்தை அமைக்கலாம் எ.கா. > 230V மற்றும் 63A வரையிலான மின்னோட்ட மின்னோட்டமானது, மின் அமைப்பைக் கண்காணித்து, சக்தி ஏற்ற இறக்கங்களால் ஏற்படும் சேதங்களிலிருந்து பாதுகாக்கிறது.

நிகழ்நேர இரட்டை காட்சி திரை: இந்த டூயல் டிஸ்ப்ளே வோல்டேஜ் ப்ரொடெக்டர் டிஜிட்டல் எல்இடி திரையைக் கொண்டுள்ளது, இது மின்னழுத்தம் 220V/230V மற்றும் தற்போதைய மதிப்புகள் இரண்டையும் கண்காணிக்கிறது.

பல காட்டி அலாரங்கள்: சிவப்பு மற்றும் பச்சை எல்.ஈ.டிகள் மின்னழுத்த நிலை, அதிக மின்னழுத்தம்/அதிக மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்தம்/கீழ் மின்னோட்ட நிலைமைகள், தொழில்துறை, வணிக மற்றும் குடியிருப்பு பயன்பாடுகளுக்கு நிகழ்நேர கண்காணிப்பு மற்றும் நம்பகமான கணினி பாதுகாப்பை வழங்கும்.

இரட்டை காட்சி மின்னழுத்த பாதுகாப்பாளரின் செயல்பாடுகள் என்ன?

சர்க்யூட் பிரேக்கர்கள் முதன்மையாக ஷார்ட் சர்க்யூட்கள் மற்றும் ஓவர்லோடுகளுக்கு எதிராக பாதுகாப்பை வழங்கும் அதே வேளையில், குறிப்பிட்ட மின்னழுத்தம் தொடர்பான சிக்கல்களைத் தீர்க்க உங்களுக்கு சிறப்பு உபகரணங்கள் தேவைப்பட்டால், PUGAO இன் இரட்டை காட்சி மின்னழுத்த பாதுகாப்பாளர் சிறந்த தேர்வாகும்.

1. ஓவர்வோல்டேஜ் பாதுகாப்பு

மின்னழுத்தம் திடீரென அதிகரிக்கும் போது - உதாரணமாக, உடைந்த நடுநிலை கம்பி மின்னழுத்தத்தை 380V ஆக உயர்த்தினால் - மின்னழுத்தம் முன்னமைக்கப்பட்ட வரம்பை மீறும் தருணத்தில் சாதனம் உடனடியாக மின்சார விநியோகத்தை துண்டித்துவிடும், இதனால் மின் சாதனங்கள் சேதமடைவதையோ அல்லது எரிவதையோ தடுக்கிறது.

2. குறைந்த மின்னழுத்த பாதுகாப்பு

மின்னழுத்தம் மிகக் குறைவாகக் குறையும் போது—உதாரணமாக, உச்ச மின் உபயோகக் காலங்களில் 170Vக்குக் கீழே விழும்போது—சாதனம் தானாகவே மின் இணைப்பைத் துண்டிக்கும். இது போதிய மின்னழுத்தத்தின் கீழ் செயல்படுவதால் மோட்டார் இயக்கப்படும் சாதனங்கள் அதிக வெப்பமடைவதையும் எரிவதையும் தடுக்கிறது.

3. ஓவர் கரண்ட் பாதுகாப்பு

PUGAO இன் தயாரிப்புகள் மேம்பட்ட மற்றும் மிகவும் நம்பகமானவை, ஒருங்கிணைந்த தற்போதைய கண்காணிப்பு திறன்களைக் கொண்டுள்ளது. மின்னோட்டம் முன்னமைக்கப்பட்ட வரம்பை மீறினால், பாதுகாப்பை வழங்க சாதனம் பயணிக்கும்.

4. தானியங்கி மீட்பு

மின்னழுத்தம் இயல்பு நிலைக்குத் திரும்பியதும், மின்னழுத்தப் பாதுகாப்பாளர் சிறிது தாமதத்திற்குப் பிறகு தானாகவே சக்தியை மீட்டெடுக்கும், எந்த கைமுறை தலையீடும் தேவையில்லை.

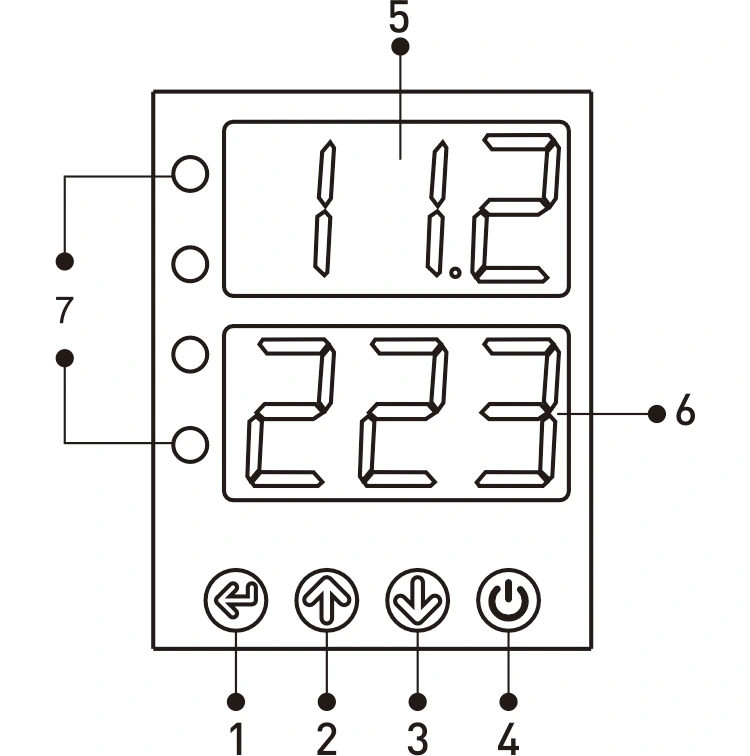

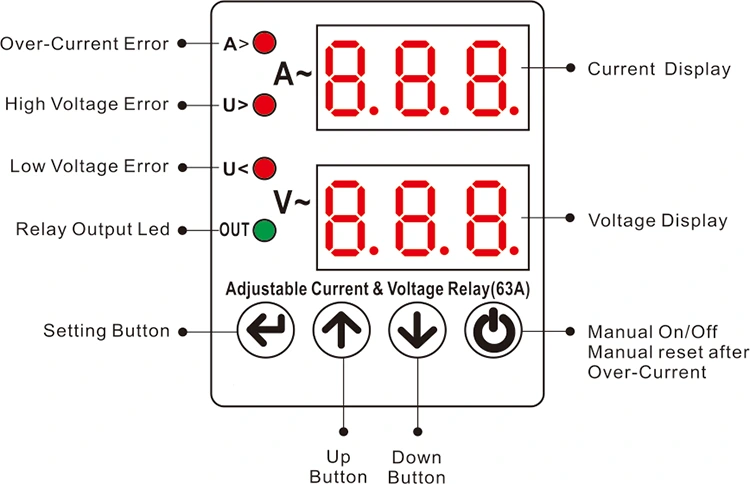

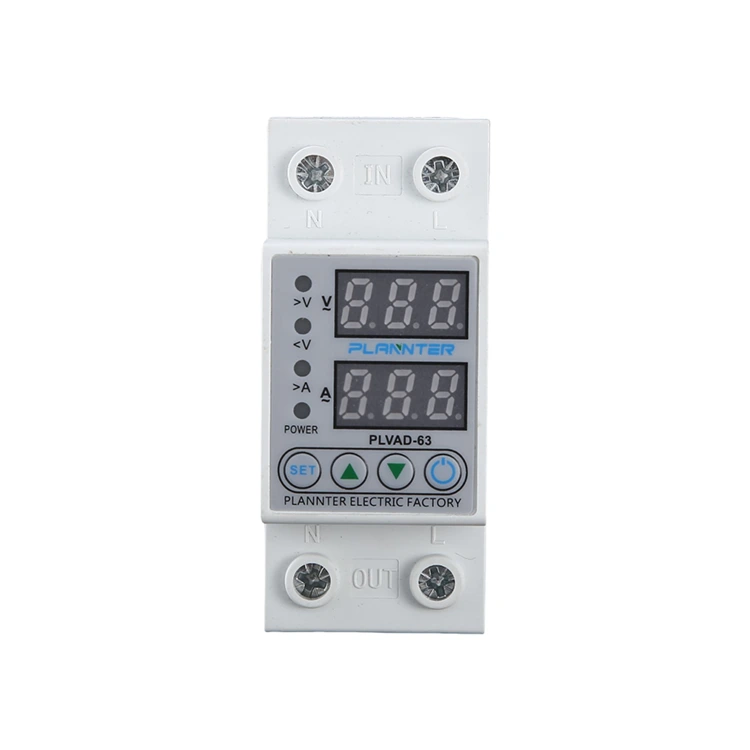

காட்சி மற்றும் பொத்தான்கள்

1 - SET பொத்தான்: அமைப்பில் அதிக/குறைந்த மின்னழுத்த அமைப்பு மதிப்புகள், பிழைகள் போன்றவற்றை அமைக்க அல்லது மாற்றுவதற்கு.

2 - UP பொத்தான்: விரும்பிய மதிப்பை அதிகரிக்கிறது.

3 - கீழ் பொத்தான்: விரும்பிய மதிப்பைக் குறைக்கிறது.

4 - கையேடு ஆன்/ஆஃப் பட்டன்: சாதன வெளியீட்டை அணைக்கப் பயன்படுகிறது. இந்த நிலையில் இருந்தால், திரை "ஆஃப்" என்பதைக் காண்பிக்கும் மற்றும் சாதனம் தன்னை மீட்டமைக்காது. சாதனம் தவறாக இல்லாவிட்டால், இந்த பொத்தானை மீண்டும் அழுத்தினால், சாதனம் இயக்கப்பட்டு மீண்டும் பயன்படுத்தப்படும்.

5 - தற்போதைய காட்சி

முதல் காட்சி குழு: சாதாரண செயல்பாட்டின் போது, ​​உள்ளீட்டு மின்னழுத்தம் இங்கே காட்டப்படுகிறது; தவறு இல்லாத நிலையில், திரை எப்போதும் எரியும்; அதிக அல்லது குறைந்த மின்னழுத்தத்தால் ஏற்படும் தவறுகளின் போது, ​​காட்சி ஒளிரும். நிரலாக்கத்தின் போது, ​​அதிக மின்னழுத்தம், உயர் மின்னழுத்தம்/குறைந்த மின்னழுத்தம், தவறு காத்திருப்பு, காத்திருப்பு தொகுப்பு மதிப்புகளை மீட்டமைத்தல் போன்ற தொடர்புடைய நிரலின் மதிப்புகளை காட்சி காட்டுகிறது.

6 - மின்னழுத்த காட்சி

இரண்டாவது காட்சி குழு: சாதாரண செயல்பாட்டின் போது, ​​இது தற்போதைய மதிப்பைக் காட்டுகிறது; தவறு இல்லாத நிலையில், திரை எரிகிறது; மின்னோட்டப் பிழையில், திரை ஒளிரும். நிரலாக்கத்தின் போது, ​​இது தொடர்புடைய நிரல் மதிப்பைக் காட்டுகிறது.

7 - LEDகள்:

A>: மின்னோட்டப் பிழையின் போது ஒளிரும்.

V>: உயர் மின்னழுத்தப் பிழையின் போது ஒளிரும்.

வி<: குறைந்த மின்னழுத்தப் பிழையின் போது ஒளிரும்.

வெளியே: சாதனம் வெளிவரும் போது ஒளிரும்.

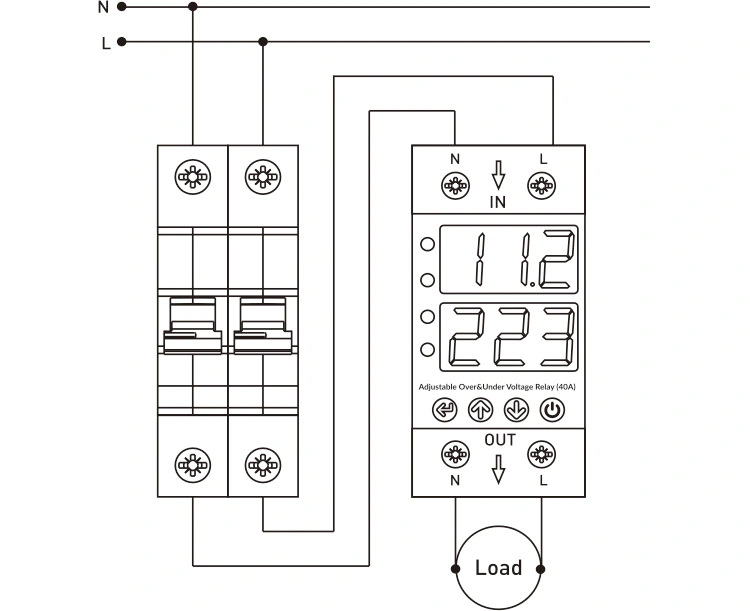

இணைப்பு வரைபடம்

மின்சார விநியோகத்தில் இருந்து நடுநிலை மற்றும் கட்ட கம்பிகள் சாதனத்தின் "உள்ளீடு" பிரிவில் "N" மற்றும் "L" டெர்மினல்களுடன் இணைக்கப்பட வேண்டும்.

அதிக மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த பாதுகாப்பு தேவைப்படும் சாதனங்களுக்கு, நடுநிலை மற்றும் கட்ட கம்பிகள் சாதனத்தின் "வெளியீடு" பிரிவில் "N" மற்றும் "L" டெர்மினல்களில் இருந்து இணைக்கப்பட வேண்டும்.

விண்ணப்ப காட்சிகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

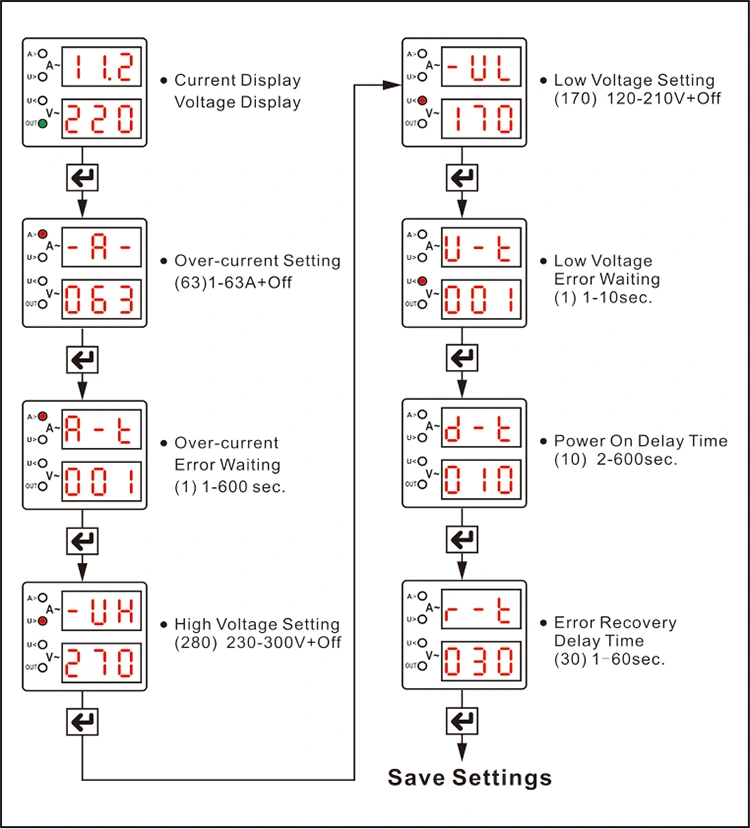

கே: மின்னழுத்த பயண வரம்புகளை நானே கைமுறையாக சரிசெய்ய முடியுமா?

ப: ஆம். இது PUGAO தயாரிப்புகளின் முக்கிய நன்மைகளில் ஒன்றாகும். கட்டுப்பாட்டு பலகத்தில் உள்ள சரிசெய்தல் பொத்தான்களைப் பயன்படுத்தி பின்வரும் அளவுருக்களை கைமுறையாக சரிசெய்யலாம்:

அதிக மின்னழுத்த பாதுகாப்பு வரம்பு

குறைந்த மின்னழுத்த பாதுகாப்பு வரம்பு

அதிகப்படியான தற்போதைய பாதுகாப்பு வரம்பு

மீட்பு தாமத நேரம்

குறிப்பிட்ட உள்ளமைவு படிகளுக்கு, தயாரிப்புடன் சேர்க்கப்பட்டுள்ள செயல்பாட்டு கையேட்டைப் பார்க்கவும்.

கே: மின்சார விநியோகத்தை இணைத்த உடனேயே திரை ஏன் ஒளிரும், ஆனால் மின்சாரம் உடனடியாக சுமைக்கு வழங்கப்படவில்லை?

ப: ஏதேனும் எண்கள் ஒளிரும் அல்லது கவுண்டவுன் செயலில் உள்ளதா என்பதைத் திரையில் பார்க்கவும். பாதுகாப்பாளரின் தாமதமான தொடக்க செயல்பாடு செயலில் இருப்பதை இது குறிக்கிறது.

நோக்கம்: பவர் கிரிட் பராமரிப்பு அல்லது மறுசீரமைப்புக்குப் பிறகு உடனடியாக ஏற்படும் திடீர் மின்னோட்ட அலைகளால் மின்சாதனங்கள் சேதமடைவதைத் தடுக்க.

பரிந்துரை: இணைப்பின் போது மின்சாரம் உடனடியாக வழங்கப்பட வேண்டுமென நீங்கள் விரும்பினால், மீட்பு தாமத நேரத்தை அதன் குறைந்தபட்ச மதிப்பிற்கு அமைக்கலாம்; இருப்பினும், சாதனத்தின் பாதுகாப்பிற்காக, ஒரு குறிப்பிட்ட கால தாமதத்தை பராமரிக்க பரிந்துரைக்கிறோம்.
