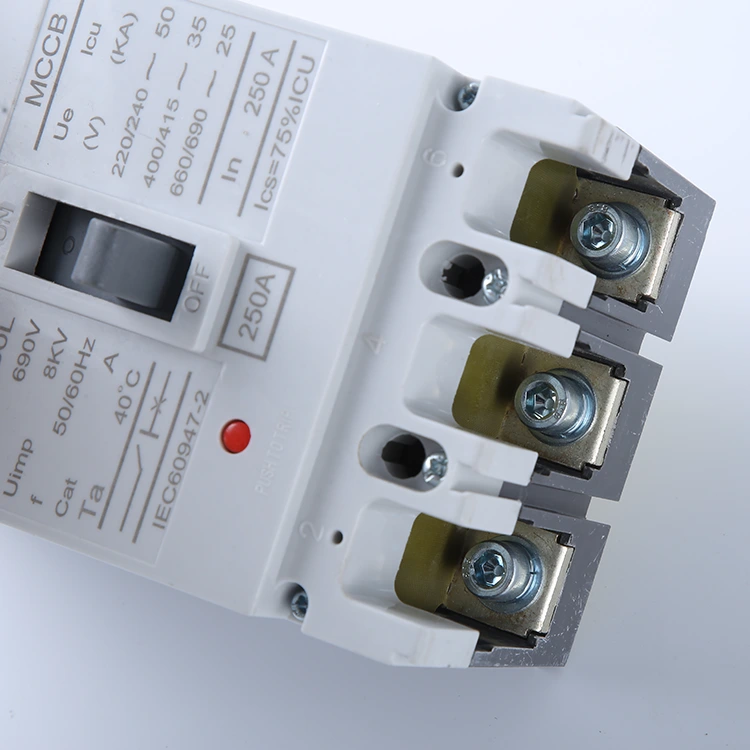

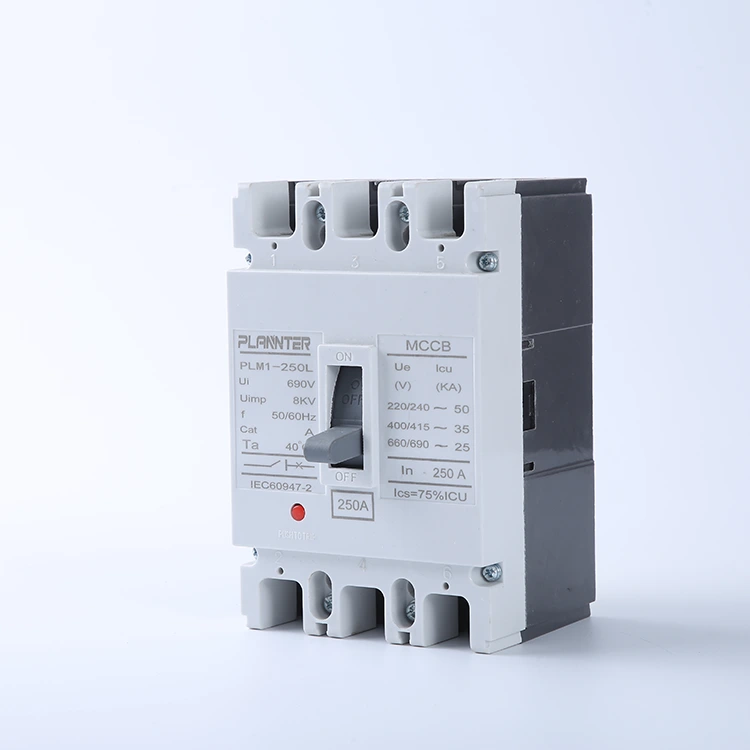

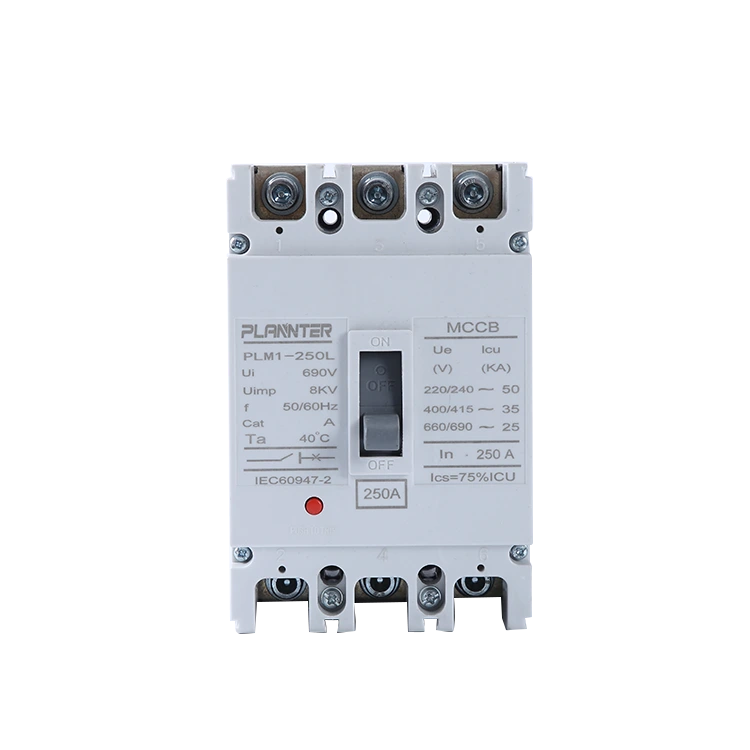

ஏசி ஹை வோல்டேஜ் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்

அன்ஏசி ஹை வோல்டேஜ் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்அதிக மின்னோட்ட சுமைகள் மற்றும் தீவிர குறுகிய சுற்று சூழ்நிலைகளை கையாள வடிவமைக்கப்பட்ட ஒரு வலுவான சுற்று பாதுகாப்பு சாதனம் ஆகும். இது உங்கள் சக்தி அமைப்பிற்கான "இறுதி பாதுகாப்பு" ஆக செயல்படுகிறது, கடுமையான தவறு நிலைகளிலும் குறுக்கீடுகளை உறுதி செய்கிறது.

வில்-எதிர்ப்பு மற்றும் தாக்கம்-எதிர்ப்பு பொருட்களால் கட்டப்பட்டது, இந்த பிரேக்கர்கள் பரிமாண ரீதியாக நிலையான செயல்திறனை வழங்குகின்றன, அவை பெரிய அளவிலான செயல்பாடுகளுக்கு சக்தி கட்டுப்பாட்டு பெட்டிகளுக்குள் நம்பகமான மையமாக அமைகின்றன.

முக்கிய அம்சங்கள் மற்றும் விவரக்குறிப்புகள்

மின்னழுத்த வரம்பு

மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம்:AC 400V/690V; ஏசி ஹை வோல்டேஜ் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் தொழில்துறை தர உயர் மின்னழுத்த மின் விநியோக பயன்பாடுகளுக்கு ஏற்றது மற்றும் மூன்று-கட்ட, மூன்று-வயர் அமைப்புகளை ஆதரிக்கிறது.

காப்பு செயல்திறன்:3000V சக்தி-அதிர்வெண் தாங்கும் மின்னழுத்தம் மற்றும் 8kV உந்துவிசை தாங்கும் மின்னழுத்தத்தைக் கொண்டுள்ளது, இது உயர் மின்னழுத்த சூழல்களில் காப்புப் பாதுகாப்பை உறுதி செய்கிறது.

உடைக்கும் திறன்

அல்டிமேட் ஷார்ட் சர்க்யூட் Brஎடுக்கும் திறன்:Icu ஆனது 65kA–100kA வரை அடையும், தீவிரமான குறுகிய-சுற்றுப் பிழைகளின் போது ரேபிட் சர்க்யூட் குறுக்கீடுகளை அமைப்பின் இறுதிப் பாதுகாப்பு வரிசையாகச் செயல்படுத்த உதவுகிறது.

சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன்:Ics ≥ 50kA, பல தவறு குறுக்கீடுகளுக்குப் பிறகும் சாதனம் செயல்பட அனுமதிக்கிறது, இதனால் பராமரிப்பு செலவுகள் குறையும்.

தற்போதைய மதிப்பீடுகள்

மதிப்பிடப்பட்ட மின்னோட்டம்:250A-1600A வரம்பை உள்ளடக்கியது, 250A, 400A, 630A, 800A, 1000A, 1250A மற்றும் 1600A போன்ற நிலையான விவரக்குறிப்புகளை ஆதரிக்கிறது.

அனுசரிப்பு பயண அமைப்புகள்:80%–100% இன் வெப்பப் பயண வரம்பையும் 4–10 இன் காந்தப் பயண வரம்பையும் கொண்டுள்ளது, இது தொல்லை ட்ரிப்பிங்கைத் தடுக்க தேர்ந்தெடுக்கப்பட்ட பாதுகாப்பைச் செயல்படுத்துகிறது.

இயக்க நிலைமைகள்

சுற்றுப்புற வெப்பநிலை:-25 ° C முதல் +70 ° C வரை, தொழில்துறை சூழலில் தீவிர வெப்பநிலை ஏற்ற இறக்கங்களைத் தாங்கும் திறன் கொண்டது.

ஏற்றும் முறை:நிலையான அல்லது திரும்பப் பெறக்கூடிய வகை; கிடைமட்ட/செங்குத்து பஸ்பார் இணைப்புகளை ஆதரிக்கிறது மற்றும் நிலையான விநியோக அமைச்சரவை நிறுவல் பரிமாணங்களுடன் இணக்கமானது.

பாதுகாப்பு வகுப்பு:IP20 (அமைச்சரவை நிறுவலுக்கு); இந்த வீட்டுவசதி உயர்-வெப்பநிலை-எதிர்ப்பு, தாக்கம்-எதிர்ப்பு பொறியியல் பிளாஸ்டிக்குகளால் கட்டப்பட்டது மற்றும் IEC 60947-2 தரநிலைக்கு இணங்குகிறது.

முக்கிய வேறுபாடுகள்: குறைந்த மின்னழுத்தம் மற்றும் உயர் மின்னழுத்த பிரேக்கர்கள்

குறைந்த மின்னழுத்தம் (எல்வி) மற்றும் உயர் மின்னழுத்தம் (எச்வி) பாதுகாப்பு ஆகியவற்றுக்கு இடையேயான வேறுபாட்டைப் புரிந்துகொள்வது உங்கள் மின் விநியோக அமைப்பிற்கான சரியான உபகரணங்களைத் தேர்ந்தெடுப்பதற்கு முக்கியமானது. அவர்கள் எவ்வாறு ஒப்பிடுகிறார்கள் என்பது இங்கே:

குறைந்த மின்னழுத்த (எல்வி) பிரேக்கர்கள்

• மின்னழுத்த வரம்பு:பொதுவாக **1000V AC** வரையிலான கணினிகளுக்கு மதிப்பிடப்படுகிறது. பொதுவான மதிப்பீடுகளில் குடியிருப்பு மற்றும் இலகுவான வணிக பயன்பாட்டிற்கான 240V மற்றும் 400V ஆகியவை அடங்கும்.
• பயன்பாடுகள்:வீட்டு விநியோக பலகைகள், சிறிய வணிக கட்டிடங்கள் மற்றும் இறுதி சுற்று பாதுகாப்பு (விளக்குகள், சாக்கெட்டுகள்) ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.
• அளவு & சிக்கலானது:பொதுவாக கச்சிதமான (எ.கா., MCBகள்) மற்றும் எளிமையான வடிவமைப்பு, சிக்கலான வில் கட்டுப்பாட்டு அமைப்புகள் இல்லாமல் அடிப்படை சுமை மற்றும் குறுகிய சுற்று பாதுகாப்பில் கவனம் செலுத்துகிறது.

உயர் மின்னழுத்த (HV) பிரேக்கர்கள்

• மின்னழுத்த வரம்பு:நடுத்தர முதல் உயர் மின்னழுத்த அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது, பெரும்பாலும் **3.3kV முதல் 72.5kV** அல்லது அதற்கு மேற்பட்டது.
• ஆர்க் அணைத்தல்:உயர் மின்னழுத்தம் சக்திவாய்ந்த வளைவுகளை உருவாக்குவதால், இந்த பிரேக்கர்கள் (எங்கள் போன்றவைஏசி ஹை வோல்டேஜ் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்) மின்னோட்டத்தை பாதுகாப்பாக குறுக்கிட, வெற்றிட பாட்டில்கள், SF6 வாயு அல்லது சிறப்பு கட்டங்கள் போன்ற மேம்பட்ட வில்-தணிக்கும் தொழில்நுட்பங்கள் தேவை.
• பயன்பாடுகள்:கனரக தொழிற்சாலைகள், மின் உற்பத்தி நிலையங்கள், பெரிய மின்மாற்றிகள் மற்றும் நம்பகத்தன்மை முக்கியமாக இருக்கும் முக்கிய விநியோக ஊட்டிகளுக்கு அவசியம்.
• பாதுகாப்பு:துல்லியமான தேர்ந்தெடுக்கப்பட்ட ஒருங்கிணைப்பு மற்றும் ரிமோட் கண்ட்ரோல் திறன்களுக்காக பெரும்பாலும் அதிநவீன மின்னணு பயண அலகுகள் பொருத்தப்பட்டுள்ளன.

உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்களின் வகைகள் யாவை?

உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள் மின் வளைவை அணைக்க பயன்படுத்தும் ஊடகத்தால் வகைப்படுத்தப்படுகின்றன. கணினி பாதுகாப்பு மற்றும் செயல்திறனுக்கு சரியான வகையைத் தேர்ந்தெடுப்பது அவசியம்.

வெற்றிட சர்க்யூட் பிரேக்கர் (VCB)

• கொள்கை:ஒரு வெற்றிடத்தை (அழுத்தம் <10⁻⁴ Pa) வில் தணிக்கும் மற்றும் காப்பு ஊடகமாகப் பயன்படுத்துகிறது. வாயு மூலக்கூறுகள் இல்லாததால், ஒரு வில் தன்னைத் தக்கவைத்துக்கொள்வதை மிகவும் கடினமாக்குகிறது.
• முக்கிய அம்சங்கள்:சிறிய அளவு, நீண்ட சேவை வாழ்க்கை மற்றும் பராமரிப்பு இல்லாத செயல்பாடு. எரிவாயு அல்லது எண்ணெய் பயன்படுத்தாததால் அவை சுற்றுச்சூழலுக்கு உகந்தவை.
• விண்ணப்பம்:நடுத்தர மின்னழுத்தம் (40.5kV வரை) உட்புற சுவிட்ச் கியர் பயன்பாடுகளில் ஆதிக்கம் செலுத்துகிறது.

SF6 சர்க்யூட் பிரேக்கர்

• கொள்கை:சல்பர் ஹெக்ஸாபுளோரைடு (SF6) வாயுவைப் பயன்படுத்துகிறது, இது காற்றை விட ~2.5x இன்சுலேடிங் வலிமை மற்றும் காற்றை விட ~100x வில்-தணிக்கும் திறன் கொண்டது.
• முக்கிய அம்சங்கள்:உயர் மின்னழுத்தம் (HV) மற்றும் கூடுதல் உயர் மின்னழுத்தம் (EHV) பரிமாற்ற நெட்வொர்க்குகளில் சிறந்த செயல்திறன். அவை நம்பகமானவை, ஆனால் எரிவாயு கசிவைத் தடுக்க கடுமையான சீல் தேவைப்படுகிறது.
• விண்ணப்பம்:துணை மின்நிலையங்கள் மற்றும் வெளிப்புற உயர் மின்னழுத்த டிரான்ஸ்மிஷன் லைன்களில் (72.5kVக்கு மேல்) பரவலாகப் பயன்படுத்தப்படுகிறது.

ஏர் பிளாஸ்ட் சர்க்யூட் பிரேக்கர்

• கொள்கை:வளைவை வெளியேற்றவும், குளிர்விக்கவும், விரைவாக அணைக்கவும் அழுத்தப்பட்ட காற்றின் உயர் அழுத்த வெடிப்பைப் பயன்படுத்துகிறது.
• முக்கிய அம்சங்கள்:வேகமான செயல்பாடு மற்றும் தீ-பாதுகாப்பானது (எண்ணெய் இல்லை). இருப்பினும், அவை சத்தம் மற்றும் சிக்கலான காற்று அமுக்கி அமைப்பு தேவைப்படுகிறது.
• விண்ணப்பம்:வரலாற்று ரீதியாக மிக உயர் மின்னழுத்த (EHV) அமைப்புகளுக்குப் பயன்படுத்தப்படுகிறது, இருப்பினும் நவீன கட்டங்களில் SF6 மற்றும் VCB களால் மாற்றப்பட்டது.

AC உயர் மின்னழுத்த MCCB எங்கே பொருந்தும்?

VCBகள் மற்றும் SF6 பிரேக்கர்கள் பரிமாற்ற-நிலை மின்னழுத்தங்களைக் கையாளும் போது, ​​திஏசி உயர் மின்னழுத்த எம்சிசிபிதொழில்துறை நடுத்தர மின்னழுத்த விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது (எ.கா., 690V முதல் 3.6kV வரை). இது நிலையான குறைந்த மின்னழுத்த பிரேக்கர்கள் மற்றும் பாரிய உயர் மின்னழுத்த சுவிட்ச் கியர் இடையே உள்ள இடைவெளியைக் குறைக்கிறது, கனரக இயந்திரங்கள் மற்றும் சக்தி மையங்களுக்கு வலுவான பாதுகாப்பை வழங்குகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

மின்னழுத்த மதிப்பீடு (அன்) என்ன?

எங்களுக்கான மதிப்பிடப்பட்ட செயல்பாட்டு மின்னழுத்தம் (அன்).ஏசி உயர் மின்னழுத்த எம்சிசிபிபொதுவாக **690V AC** வரை இருக்கும். பெரிய சக்தி மையங்கள் மற்றும் கனரக இயந்திரங்கள் போன்ற உயர் மின்னழுத்த தொழில்துறை சூழல்களில் பிரேக்கர் பாதுகாப்பாக செயல்படுவதையும் தனிமைப்படுத்துவதையும் இந்த மதிப்பீடு உறுதி செய்கிறது.

மின்மாற்றி முதன்மை பக்கத்திற்கு நான் நிலையான MCCB ஐப் பயன்படுத்தலாமா?

ஆம், ஆனால் கவனமாக தேர்வு செய்ய வேண்டும். பிரேக்கர் டிரான்ஸ்பார்மரின் இன்ரஷ் மின்னோட்டத்தை தொந்தரவு இல்லாமல் கையாள வேண்டும். எங்கள்ஏசி உயர் மின்னழுத்த எம்சிசிபிசீரிஸ் அனுசரிப்பு காந்தப் பயண அமைப்புகளைக் கொண்டுள்ளது (எ.கா., 4-10 முறை உள்ள), குறுகிய-சுற்றுப் பாதுகாப்பை வழங்கும் அதே வேளையில் ஊடுருவும் நீரோட்டங்களைத் தாங்கும் அளவுக்கு அதிகமான நுழைவாயிலை அமைக்க உங்களை அனுமதிக்கிறது.

வழக்கமான தற்போதைய வரம்பு என்ன?

உயர் மின்னழுத்த மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் பொதுவாக நிலையான மினியேச்சர் பிரேக்கர்களுடன் ஒப்பிடும்போது அதிக ஆம்பரேஜ் தேவைகளை உள்ளடக்கும். எங்கள் வரம்பு பொதுவாக இதிலிருந்து பரவுகிறது250A முதல் 2500A வரை, முக்கிய விநியோக ஊட்டிகள் மற்றும் பெரிய தொழில்துறை சுமைகளுக்கு அவற்றை பொருத்தமானதாக மாற்றுகிறது.

அவை உருகிகளிலிருந்து எவ்வாறு வேறுபடுகின்றன?

• மறுசீரமைப்பு:ஒரு தவறுக்குப் பிறகு மாற்றப்பட வேண்டிய உருகிகளைப் போலன்றி, ஒரு MCCB ட்ரிப்பிங்கிற்குப் பிறகு மீட்டமைக்கப்படலாம்.
• அனுசரிப்பு:MCCBகள் சரிசெய்யக்கூடிய பயண அமைப்புகளை அனுமதிக்கின்றன (வெப்ப மற்றும் காந்த), நிலையான உருகிகள் வழங்க முடியாத துல்லியமான பாதுகாப்பு ஒருங்கிணைப்பை வழங்குகிறது.
• மாறுதல்:ஒரு MCCB பராமரிப்புக்காக மின் இணைப்பைத் துண்டிக்க கையேடு சுவிட்சாகப் பயன்படும்.

நான் டிசி சிஸ்டத்தில் ஏசி பிரேக்கரைப் பயன்படுத்தினால் என்ன நடக்கும்?

இதை செய்யாதே.AC பிரேக்கர்கள் மின் வளைவை அணைக்க மாற்று மின்னோட்டத்தை கடக்கும் பூஜ்ஜியத்தை நம்பியிருக்கிறது. DC மின்னோட்டம் பூஜ்ஜியத்தைக் கடக்காது, அதாவது ஆர்க் அணையாது மற்றும் தீ அல்லது வெடிப்பை ஏற்படுத்தலாம். DC பயன்பாடுகளுக்கு குறிப்பாக மதிப்பிடப்பட்ட பிரேக்கரை நீங்கள் பயன்படுத்த வேண்டும்.

உயர் மின்னழுத்த MCCB ஐ எவ்வாறு பாதுகாப்பாக மாற்றுவது?

பாதுகாப்பு மிக முக்கியமானது. இந்த வழிமுறைகளைப் பின்பற்றவும்:

1. சக்தியை குறைக்க:அப்ஸ்ட்ரீம் மின்சாரத்தை அணைத்து, பூஜ்ஜிய மின்னழுத்தத்தை சரிபார்க்கவும்.
2. லாக்அவுட்/டேகவுட்:தற்செயலான மறு சக்தியைத் தடுக்க லாக்அவுட் சாதனங்களைப் பயன்படுத்துங்கள்.
3. துண்டிக்கவும்:வரியை அகற்றி கேபிள்களை ஏற்றவும் (பொருந்தினால் நடுநிலை).
4. மாற்று:பழைய சாதனத்தை அவிழ்த்துவிட்டு புதியதை நிறுவவும்ஏசி ஹை வோல்டேஜ் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர், அனைத்து இணைப்புகளும் உற்பத்தியாளரின் விவரக்குறிப்புகளுக்கு முறுக்கப்படுவதை உறுதி செய்கிறது.
