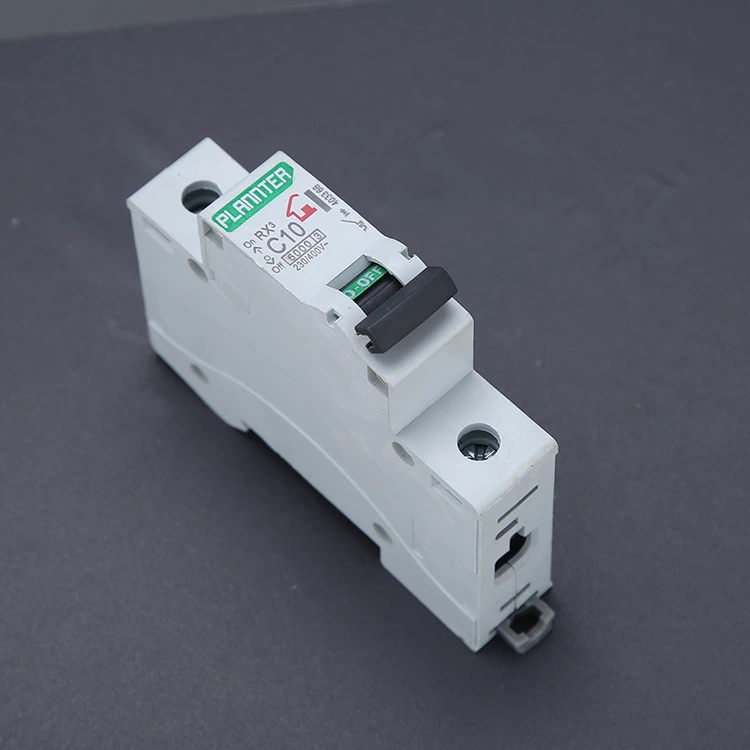

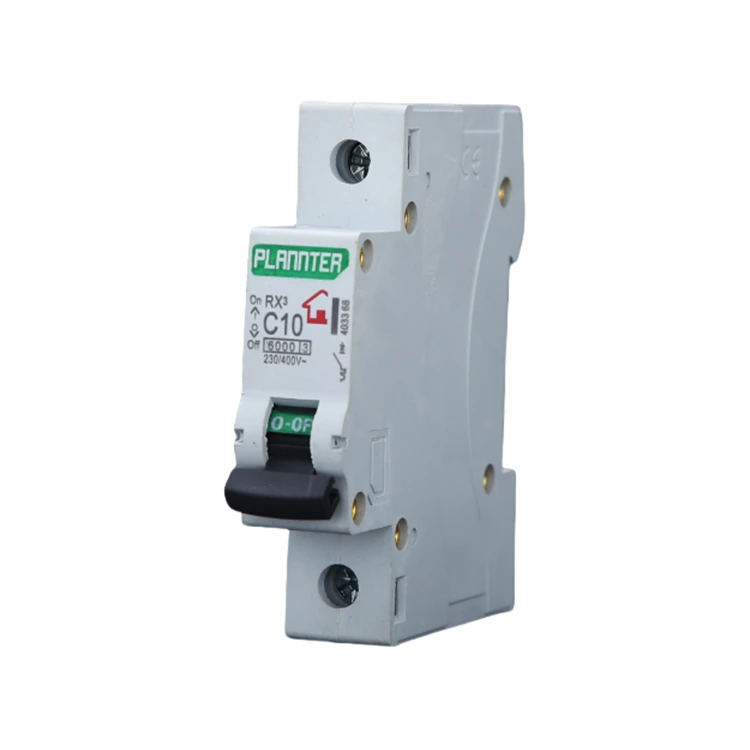

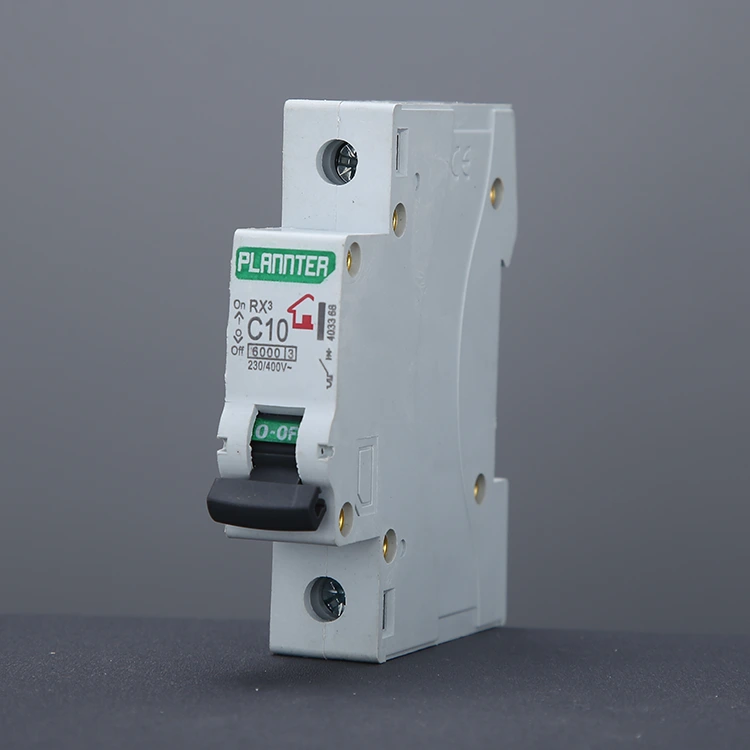

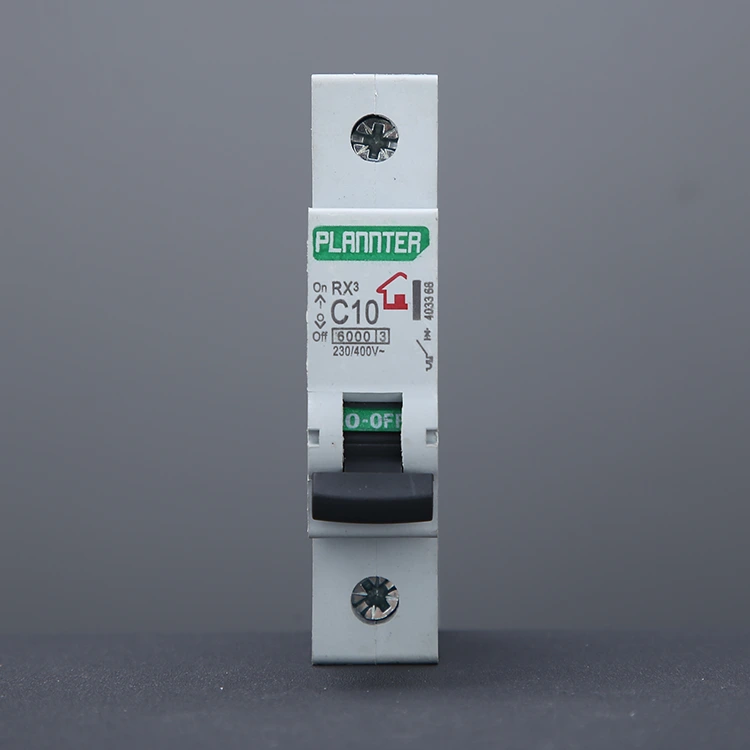

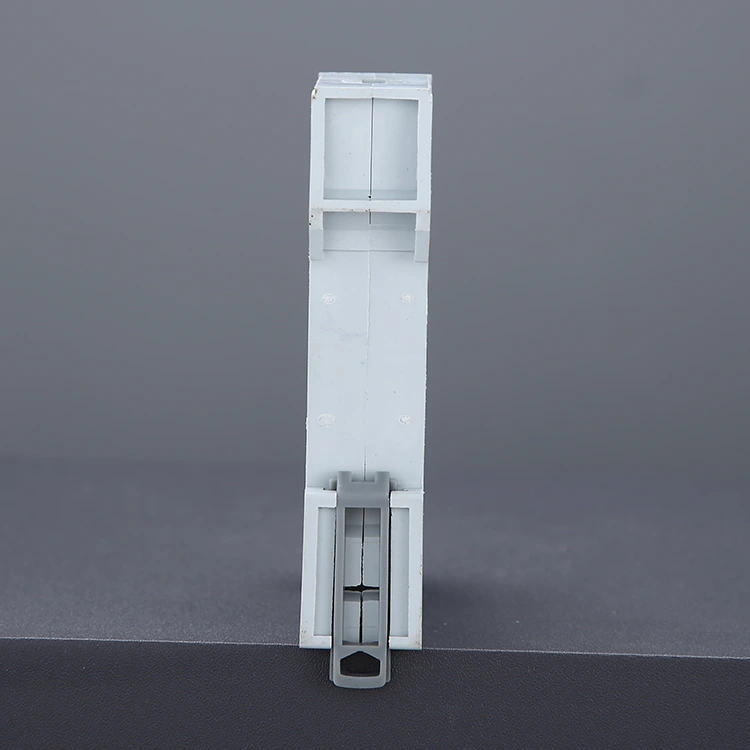

ஏர்-சுவிட்ச் சர்க்யூட் பிரேக்கர்

PUGAO (Plannter Electric) என்பது சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர். எங்கள் ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கரின் (எம்சிபி) அளவு பாரம்பரிய தயாரிப்புகளில் 1/3 மட்டுமே (நிலையான 1 பி அகலம் 18 மிமீ), ரயில் ஏற்றத்தை ஆதரிக்கிறது, மாற்று நேரத்தை 2 நிமிடங்களுக்குள் கட்டுப்படுத்தலாம், மேலும் வெளிப்படையான ஷெல் சரிசெய்தலுக்கு வசதியானது. பாதுகாப்பு செயல்திறன், ஓவர்லோட் வெப்ப வெளியீடு மற்றும் குறுகிய சுற்று காந்த வெளியீடு இரட்டை பாதுகாப்பு, ஆர்க் அணைக்கும் தொழில்நுட்பம் 400V மீட்பு மின்னழுத்தம், ஆர்க் அணைக்கும் நேரம் <0.1 வினாடிகள் தாங்கும்.

பரந்த தழுவல், காற்று சுவிட்ச் சர்க்யூட் பிரேக்கர் -5 ° C முதல் 40 ° C வரையிலான சூழலுக்கு ஏற்றது. உருகி அமைப்புகளை விட 40% குறைந்த செலவில் 10,000 செயல்பாடுகளின் ஆயுட்காலம் மூலம் பொருளாதார நன்மைகள் நிரூபிக்கப்படுகின்றன. பயன்பாடுகளில் உள்நாட்டு மற்றும் தொழில்துறை சுற்றுகளின் பாதுகாப்பு அடங்கும், அங்கு தேர்வு நடப்பு மதிப்பீடுகள் (6A-125A), உடைக்கும் திறன் (உள்நாட்டிற்கு 6kA, தொழில்துறைக்கு ≥10kA ஆகியவற்றில் கவனம் செலுத்த வேண்டும்.

ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கர் என்றால் என்ன?

ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கர் என்பது ஒரு சுற்று பாதுகாப்பு சாதனமாகும், இது காற்றை வில்-அணைக்கும் ஊடகமாகப் பயன்படுத்துகிறது. அதிக சுமை அல்லது ஷார்ட் சர்க்யூட் ஏற்பட்டால் மின்சாரம் தானாக குறுக்கிட இது வடிவமைக்கப்பட்டுள்ளது, இதன் மூலம் வயரிங் மற்றும் உபகரணங்கள் இரண்டின் பாதுகாப்பையும் பாதுகாக்கிறது.

சுவிட்ச் ஒரு உயர் மின்னோட்ட ஓட்டத்தை குறுக்கிடும்போது, ​​தொடர்புகளுக்கு இடையே ஒரு தீவிரமான, உயர் வெப்பநிலை மின்சார வில் உருவாகிறது. இந்த வளைவு உடனடியாக அணைக்கப்படாவிட்டால், அது சுவிட்சை எரிக்கலாம் அல்லது நெருப்பைத் தூண்டலாம்.

காற்று சுவிட்ச் சிறப்பாக வடிவமைக்கப்பட்ட உள் வில்-அணைக்கும் அறை கொண்டுள்ளது. ஒரு வில் உருவாக்கப்படும் போது, ​​அது இந்த அறைக்குள் செலுத்தப்படுகிறது, அங்கு அது பல சிறிய வளைவுகளாகப் பிரிக்கப்பட்டு, சுற்றியுள்ள காற்றால் விரைவாக குளிர்விக்கப்படுகிறது, இதன் விளைவாக வில் அணைக்கப்படுகிறது.

விண்ணப்பம்

1. வீட்டு உபயோகப் பொருட்களின் பாதுகாப்பு: மினியேச்சர் சர்க்யூட் பிரேக்கர்கள் காற்றுச்சீரமைப்பிகள், வாஷிங் மெஷின்கள் மற்றும் பிற வீட்டு உபயோகப் பொருட்களில் வீட்டு மின்சாரத்திற்கான பாதுகாப்பை வழங்குவதற்காக பரவலாகப் பயன்படுத்தப்படுகின்றன. உபகரணங்கள் மற்றும் தனிப்பட்ட பாதுகாப்பைப் பாதுகாக்கவும்.

2. தொழில்துறை பயன்பாடுகள்: ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கர்கள் தொழில்துறை ஆட்டோமேஷன், பவர் சிஸ்டம்ஸ் மற்றும் கம்யூனிகேஷன் கருவிகள், ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பு ஆகியவற்றில் மிகவும் முக்கியமானவை, இது சிக்கலான மின் அமைப்புகளில் கூட நிலையான செயல்பாட்டை உறுதி செய்யும்.

நன்மை

நல்ல பாதுகாப்பு செயல்திறன்: PUGAO அதன் சொந்த தொழில்நுட்பக் குழுவைக் கொண்டுள்ளது மற்றும் மேம்பட்ட மின்னணு கட்டுப்பாட்டுத் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, இது சூப்பர் பாதுகாப்புச் செயல்பாட்டைக் கொண்டுள்ளது மற்றும் மின்சாரம் அசாதாரணமாக இருக்கும்போது தானாகவே மின்சாரத்தை துண்டித்துவிடும், இதனால் தீ மற்றும் பிற விபத்துகளைத் திறம்பட தடுக்கிறது.

எளிதான நிறுவல் மற்றும் பராமரிப்பு: கச்சிதமான மற்றும் வசதியானது, புதிய உபகரணங்களை நிறுவுவது அல்லது மாற்றியமைக்கும் சுற்றுகள், தினசரி பராமரிப்பு மற்றும் மாற்றுதலுக்கு எளிதானது மற்றும் விரைவானது.

வலுவான பொருந்தக்கூடிய தன்மை: ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கர்கள், விவரக்குறிப்பு அளவுருக்கள், பிராண்டுகள் போன்ற பல்வேறு மின் அமைப்புகளின் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்படலாம்.

பயன்பாட்டு பரிந்துரைகள்

1. சரியான மதிப்பிடப்பட்ட மின்னோட்டத்தைத் தேர்ந்தெடுக்கவும்

ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னோட்டம் உண்மையான சுமை மின்னோட்டத்தை விட ≥ 1.2 முதல் 1.5 மடங்கு அதிகமாக இருக்க வேண்டும். மிகக் குறைவான மதிப்பீட்டைத் தேர்ந்தெடுப்பது அடிக்கடி ட்ரிப்பிங்கிற்கு வழிவகுக்கலாம், அதே சமயம் அதிக மதிப்பைத் தேர்ந்தெடுப்பது பாதுகாப்பு உணர்திறனை சமரசம் செய்கிறது. உங்கள் திட்டத்தின் குறிப்பிட்ட விவரங்களை வழங்கவும், PUGAO உங்கள் தேவைகளை மதிப்பிட்டு பொருத்தமான தீர்வை பரிந்துரைக்கும்.

2. ஏற்றத்தின் அடிப்படையில் பொருத்தமான ட்ரிப்பிங் வளைவைத் தேர்ந்தெடுக்கவும்

வகை B: விளக்கு மற்றும் எதிர்ப்பு சுமைகள்

வகை C: பொது நோக்கத்திற்கான உபகரணங்கள், மின் நிலையங்கள் மற்றும் சிறிய மோட்டார்கள்

வகை D: அதிக ஊடுருவும் மின்னோட்டங்கள் மற்றும் பெரிய மோட்டார்கள் கொண்ட உபகரணங்கள்

உங்களுக்குத் தெரியாவிட்டால், C-வளைவைத் தேர்ந்தெடுப்பதற்கு முன்னுரிமை கொடுங்கள், ஏனெனில் இது சிறந்த பல்துறை திறனை வழங்குகிறது.

3. முறையான நிறுவல்

ACB ஐ நிறுவும் போது, ​​அது ஒரு நிலையான DIN ரெயிலில் ஏற்றப்பட வேண்டும். வயரிங் டெர்மினல்கள் தளர்த்தப்படுவதையும், அடுத்தடுத்து அதிக வெப்பமடைவதையும் தடுக்க பாதுகாப்பாக இறுக்கப்பட வேண்டும். குறிப்பிடப்பட்ட கேஜ் தேவைகளுக்கு இணங்கக்கூடிய கம்பிகளைப் பயன்படுத்தவும் (எ.கா., 32A மதிப்பீட்டிற்கு, ≥4mm² இன் கம்பி குறுக்குவெட்டு பரிந்துரைக்கப்படுகிறது).

பரிந்துரைக்கப்பட்ட நிறுவல் சூழல்: உலர்ந்த, நன்கு காற்றோட்டமான விநியோக பெட்டியில் நிறுவவும். அதிக வெப்பநிலை, ஈரப்பதம் அல்லது அரிக்கும் சூழல்களுக்கு வெளிப்படுவதைத் தவிர்க்கவும்; தேவைப்பட்டால், கூடுதல் பாதுகாப்பு உறை நிறுவவும்.

4. நீடித்த முழு-சுமை செயல்பாட்டைத் தவிர்க்கவும்

மதிப்பிடப்பட்ட மதிப்பில் 70%–80%க்குள் உண்மையான இயக்க மின்னோட்டத்தை வைத்திருக்க பரிந்துரைக்கப்படுகிறது. முழு சுமையில் நீடித்த செயல்பாடு அதிக வெப்பநிலை உயர்வு மற்றும் குறுகிய சேவை வாழ்க்கைக்கு வழிவகுக்கும்.

பொதுவான தவறுகள் மற்றும் சரிசெய்தல்

ஏர்-ஸ்விட்ச் சர்க்யூட் பிரேக்கர்களில் உள்ள தவறுகள் பொதுவாக அதிக சுமை, மோசமான வயரிங் அல்லது முறையற்ற தயாரிப்புத் தேர்வு ஆகியவற்றிலிருந்து உருவாகின்றன. சரியான தயாரிப்பு தேர்வு, முறையான நிறுவல் மற்றும் வழக்கமான ஆய்வுகளை உறுதி செய்வதன் மூலம், 90% க்கும் அதிகமான சிக்கல்களைத் திறம்பட தவிர்க்கலாம்.

உங்கள் தயாரிப்பு விநியோகத்துடன், நிறுவல், பயன்பாடு மற்றும் பராமரிப்பு தொடர்பான விரிவான பரிந்துரைகளை நாங்கள் வழங்குகிறோம்; பின்வரும் பொதுவான சிக்கல்களின் பட்டியல் ஒரு உதவிக்குறிப்பாக செயல்படுகிறது.

1. அடிக்கடி ட்ரிப்பிங்

அறிகுறி: அதிக சக்தி கொண்ட உபகரணங்களை ஒரு குறிப்பிட்ட காலத்திற்கு இயக்கிய பிறகு, சர்க்யூட் பிரேக்கர் தானாகவே பயணிக்கிறது, மேலும் சுவிட்ச் தொடுவதற்கு குறிப்பிடத்தக்க வகையில் சூடாக உணர்கிறது.

காரணங்கள்:

அதிகப்படியான சுமை: சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னோட்டத் திறனைக் காட்டிலும் மின்சுற்றுக்குள் செயல்படும் உபகரணங்களால் வரையப்பட்ட மொத்த மின்னோட்டம் அதிகமாகும்.

அதிக சுற்றுப்புற வெப்பநிலை: விநியோகப் பெட்டிக்குள் மோசமான வெப்பச் சிதறல், சர்க்யூட் பிரேக்கரின் உள் வெப்ப உணர்திறன் கூறுகளை முன்கூட்டியே தூண்டுகிறது.

தீர்வு: சுமைகளை விநியோகிக்க ஒரே சுற்றுடன் இணைக்கப்பட்ட உயர்-சக்தி சாதனங்களின் எண்ணிக்கையைக் குறைக்கவும்.

சுமை உண்மையில் அவசியமானது மற்றும் ஏற்கனவே உள்ள வயரிங் விவரக்குறிப்புகள் அதை அனுமதித்தால், அதிக மின்னோட்ட மதிப்பீட்டைக் கொண்ட சர்க்யூட் பிரேக்கருக்கு மேம்படுத்தவும்.

2. உடனடி ட்ரிப்பிங்

அறிகுறி: சர்க்யூட் பிரேக்கரை மூடியவுடன் அல்லது ஒரு குறிப்பிட்ட சாதனத்தில் செருகிய உடனேயே, பிரேக்கர் உடனடியாகப் பயணிக்கிறது—பெரும்பாலும் உரத்த சத்தம் அல்லது தெரியும் தீப்பொறியுடன்.

காரணங்கள்:

லைன் ஷார்ட் சர்க்யூட்: லைவ் வயர் நியூட்ரல் வயருடன் நேரடியாகத் தொடர்பு கொண்டது.

சேதமடைந்த சாதனம்: இணைக்கப்பட்ட சாதனங்களில் ஒன்றில் உள் மின் முறிவு அல்லது ஷார்ட் சர்க்யூட் ஏற்பட்டுள்ளது.

தீர்வு: பிரேக்கரை மீண்டும் மீண்டும் வலுக்கட்டாயமாக மூட முயற்சிக்காதீர்கள். குறிப்பிட்ட சுற்றுடன் இணைக்கப்பட்டுள்ள அனைத்து உபகரணங்களையும் அவிழ்த்துவிட்டு, மீண்டும் பிரேக்கரை மூட முயற்சிக்கவும்.

பிரேக்கர் இனி பயணிக்கவில்லை என்றால், சாதனங்களில் ஒன்று பழுதடைந்துள்ளது என்பதைக் குறிக்கிறது; அது தொடர்ந்து ட்ரிப் செய்தால், சுவரில் பதிக்கப்பட்ட வயரிங் சேதமடைந்து, ஒரு தொழில்முறை எலக்ட்ரீஷியனால் பரிசோதிக்கப்பட வேண்டும் என்று அறிவுறுத்துகிறது.

3. நிலைமாற்ற நெம்புகோல் மீட்டமைக்க முடியவில்லை

அறிகுறிட்ரிப்பிங் பிறகு, மாற்று நெம்புகோல் தளர்வான அல்லது தளர்வான உணர்கிறது; "ஆன்" நிலைக்குத் தள்ளப்படும் போது, ​​அது உடனடியாக "ஆஃப்" நிலைக்குத் திரும்பும்.

காரணங்கள்:

பிழை அழிக்கப்படவில்லை: ஒரு குறுகிய சுற்று அல்லது கடுமையான சுமை இன்னும் வரியில் உள்ளது; சர்க்யூட் பிரேக்கரின் "ஃப்ரீ-ட்ரிப்" பொறிமுறையானது பாதுகாப்பை வழங்குவதில் ஈடுபட்டுள்ளது.

உள் பொறிமுறை சேதம்: தீவிர ஷார்ட் சர்க்யூட் நிகழ்வைத் தொடர்ந்து, உள் தொடர்புகள் ஒன்றாக பற்றவைக்கப்பட்டிருக்கலாம் அல்லது இயந்திர நீரூற்றுகள் சோர்வு சேதத்தை சந்தித்திருக்கலாம்.

தீர்வு: முதலில், எஞ்சிய மின்னோட்ட சாதனத்தில் (ஆர்சிடி) மீட்டமை பொத்தான் பாப் அவுட் செய்யத் தவறிவிட்டதா என்பதைப் பார்க்கவும்.

வெளிப்புறத் தவறுகளை நிராகரித்த பின்னரும் உங்களால் பிரேக்கரை மூட முடியவில்லை என்றால், சர்க்யூட் பிரேக்கரே சேதமடைந்துள்ளது மற்றும் மாற்றப்பட வேண்டும் என்பதைக் குறிக்கிறது.

4. டெர்மினல் ஓவர் ஹீட்டிங் அல்லது ஹவுசிங் நிறமாற்றம்

அறிகுறி: எரியும் நாற்றம் கண்டறியப்பட்டது அல்லது சர்க்யூட் பிரேக்கரின் வயரிங் டெர்மினல்களைச் சுற்றியுள்ள பிளாஸ்டிக் வீடுகள் மஞ்சள் நிறமாகவோ அல்லது கருப்பாகவோ தோன்றும்.

காரணங்கள்:

தளர்வான இணைப்புகள்: இது மிகவும் ஆபத்தான ஆபத்தை உருவாக்குகிறது. திருகுகளை சரியாக இறுக்குவதில் தோல்வி தொடர்பு எதிர்ப்பை அதிகரிக்கிறது, தீவிர வெப்பத்தை உருவாக்குகிறது.

பொருந்தாத வயர் கேஜ்: மிக மெல்லிய கம்பிகளைப் பயன்படுத்துவதால் வெப்பம் நேரடியாக சர்க்யூட் பிரேக்கருக்கு மாற்றப்படும்.

தீர்வு: உடனடியாக மின் இணைப்பை துண்டிக்கவும்! கம்பிகளின் எரிந்த முனைகளை அகற்றி, காப்புப் பகுதியை புதிதாக அகற்றி, திருகுகளைப் பாதுகாப்பாக இறுக்கவும். சர்க்யூட் பிரேக்கரின் வீடு வெப்பம் காரணமாக சிதைந்திருந்தால், முழு அலகு மாற்றப்பட வேண்டும்.

5. செயல்பாட்டின் போது தனித்துவமான சலசலப்பு ஒலி

அறிகுறி: இயங்கும் போது, ​​சர்க்யூட் பிரேக்கர் ஒரு மங்கலான ஆனால் தொடர்ச்சியான மின்காந்த சலசலப்பு ஒலியை வெளியிடுகிறது (ஏசி மின்னோட்டங்களின் சிறப்பியல்பு).

காரணங்கள்:

மின்காந்த பொறிமுறை அதிர்வு: உள் மின்காந்த ஆர்மேச்சர் சீரற்றதாக உள்ளது அல்லது வெளிநாட்டுப் பொருட்கள் பொறிமுறையில் நுழைந்துள்ளன.

அதிக மின்னோட்ட சுமை: முழு கொள்ளளவிற்கு அருகில் செயல்படும் போது, ​​காந்தப்புல விசைகள் உள் கூறுகளை சிறிது எதிரொலிக்கும்.

தீர்வு: மிகவும் மங்கலான சலசலப்பு ஒலி பொதுவாக இயல்பானது. இருப்பினும், ஒலி சத்தமாகவோ அல்லது வலுவாகவோ இருந்தால்-குறிப்பாக அதிக வெப்பத்துடன் இருந்தால்-அது உட்புற கூறுகள் வயதானதைக் குறிக்கிறது; அலகு மாற்ற பரிந்துரைக்கப்படுகிறது.
