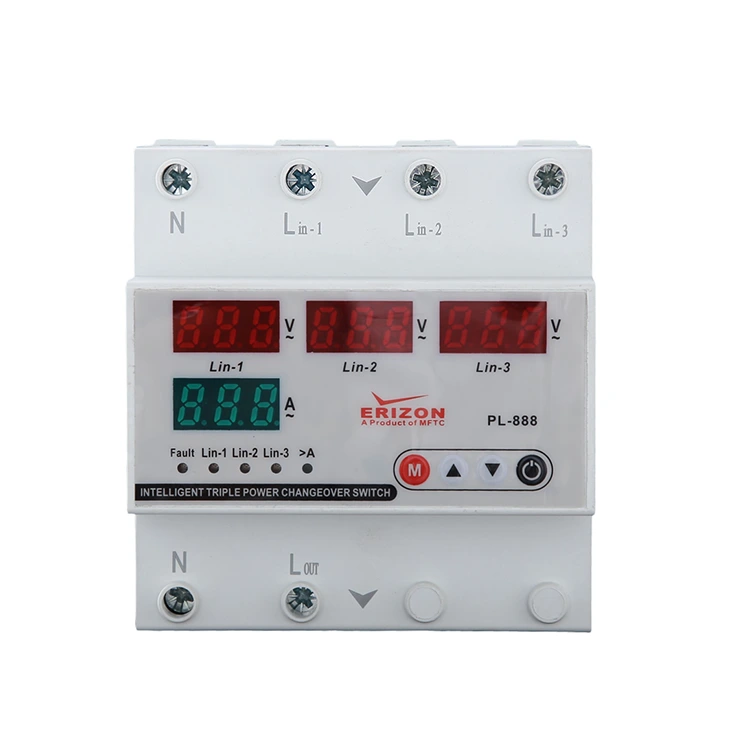

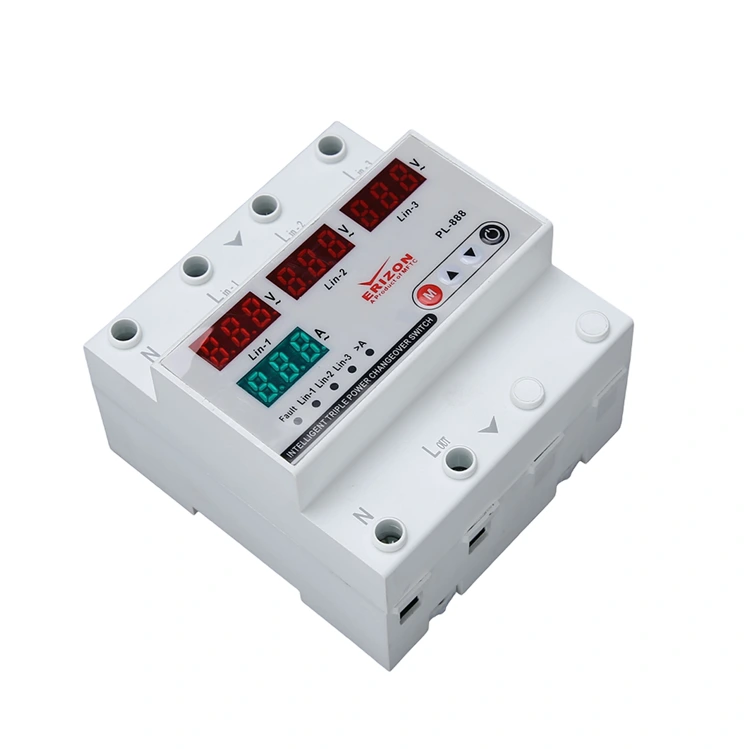

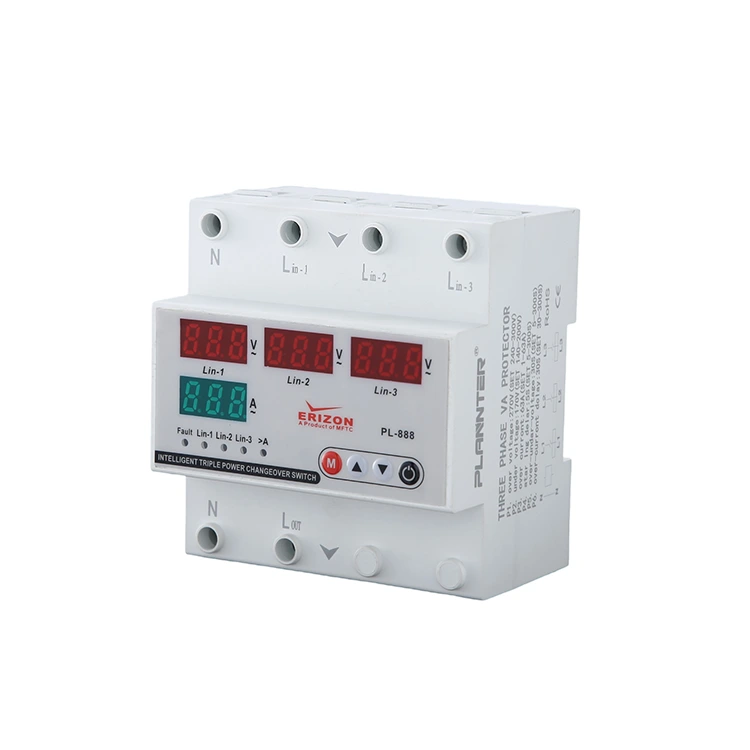

3 கட்டம் நான்கு-காட்சி மின்னழுத்த பாதுகாப்பாளர்

இந்த 3 ஃபேஸ் ஃபோர்-டிஸ்பிளே வோல்டேஜ் ப்ரொடெக்டரில் அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், அதிக மின்னோட்டம் ஆகியவை உள்ளன. சிறப்பு அளவீட்டு சிப்பின் பயன்பாடு சக்தி மற்றும் ஆற்றல் நுகர்வு போன்ற மின் அளவுருக்களின் அளவீட்டு பிழை ± 1% க்குள் இருப்பதை உறுதி செய்கிறது. இது நிகழ்நேர கண்காணிப்பு, மின்னோட்டம் மற்றும் மின்னழுத்த மதிப்புகளுக்கு இரட்டை திரை எல்சிடி டிஸ்ப்ளே பொருத்தப்பட்டுள்ளது. மேலும் இது பல்வேறு சூழ்நிலைகளின் பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய அதிக மின்னழுத்தம்/அண்டர்வோல்டேஜ் த்ரெஷோல்ட், ஓவர் கரண்ட் மதிப்பு மற்றும் செயல் தாமத நேரத்தைத் தனிப்பயனாக்கலாம்.

நன்மைகள்

1. மின்சார உபகரணங்களைப் பாதுகாத்தல் மற்றும் மின் சாதனங்களின் சேவை ஆயுளை நீட்டித்தல்: குளிர்சாதனப் பெட்டிகள், குளிரூட்டிகள், தொலைக்காட்சிகள், கணினிகள் போன்ற நவீன வீட்டு உபயோகப் பொருட்கள். மின்னழுத்தம், இது சர்க்யூட் போர்டு, மோட்டார் அல்லது சாதனத்தின் பிற முக்கிய கூறுகளை எரிக்கலாம் அல்லது தீயை ஏற்படுத்தலாம். அதிக மின்னழுத்தம்: சர்க்யூட் போர்டு, மோட்டார் அல்லது சாதனத்தின் பிற முக்கிய கூறுகளை எரிக்கலாம். எடுத்துக்காட்டாக, கம்ப்யூட்டர் பவர் மாட்யூல்கள் அல்லது ஏர் கண்டிஷனர் கம்ப்ரசர்கள் அதிக மின்னழுத்தத்தின் கீழ் அதிக வெப்பமடைவதற்கு வாய்ப்புகள் உள்ளன, மேலும் தீயை கூட ஏற்படுத்துகின்றன. குறைந்த மின்னழுத்தம்: இது சாதனம் சாதாரணமாகத் தொடங்குவதில் தோல்வியை ஏற்படுத்தலாம் அல்லது ஒழுங்கற்ற முறையில் இயங்கலாம். 3-ஃபேஸ் ஃபோர்-டிஸ்பிளே வோல்டேஜ் ப்ரொடெக்டரை நிறுவுவதன் மூலம், அசாதாரண மின்னழுத்தம் ஏற்பட்டால், பெரிய சாதனங்கள், சேவையகங்கள் மற்றும் பலவற்றிற்கு சேதம் ஏற்படுவதைத் தடுக்கும் போது, ​​மின்சார விநியோகத்தை விரைவாக துண்டிக்கலாம்.

2. மின்சார பாதுகாப்பை மேம்படுத்துதல் மற்றும் பாதுகாப்பு விபத்துகளைத் தடுக்க: அசாதாரண மின்னழுத்தம் மின் சாதனங்களை சேதப்படுத்துவது மட்டுமல்லாமல், பாதுகாப்பு விபத்துகளையும் ஏற்படுத்தலாம். எடுத்துக்காட்டாக, அதிகப்படியான மின்னழுத்தம் கம்பி இன்சுலேஷன் மோசமடைந்து, குறுகிய சுற்று அல்லது தீ அபாயத்தை அதிகரிக்கும். குறைந்த மின்னழுத்தம் மோட்டார் அதிக வெப்பமடைவதற்கு வழிவகுக்கிறது, இதனால் லைன் ஓவர்லோட் அல்லது மின் தீ ஏற்படுகிறது.

3. செலவு குறைந்த, குறைந்த விலை: 3 ஃபேஸ் ஃபோர்-டிஸ்ப்ளே வோல்டேஜ் ப்ரொடெக்டர் மலிவானது, நிறுவ எளிதானது, குறைந்த பராமரிப்பு செலவுகள். நீங்கள் நிறுவவில்லை என்றால், மின் பழுது அல்லது மாற்றுச் செலவுகளால் ஏற்படும் அசாதாரண மின்னழுத்தம் காரணமாக இந்தச் சாதனம் இருக்கும். கூடுதலாக, இந்த பாதுகாப்பாளர் ஒரு தானியங்கி மீட்பு செயல்பாட்டைக் கொண்டுள்ளது, இது பயனரின் கையேடு செயல்பாட்டைக் குறைக்கிறது மற்றும் பாதுகாப்பானது மற்றும் வசதியானது.

உங்கள் தொழில்துறை மற்றும் வணிக மின் அமைப்புகளின் நீண்ட ஆயுளை உறுதி செய்யுங்கள்3 கட்டம் நான்கு-காட்சி மின்னழுத்த பாதுகாப்பாளர். வலுவான மூன்று-கட்ட நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்ட இந்த சாதனம் துல்லியமான அளவீட்டை விரைவான பாதுகாப்புடன் இணைக்கிறது. சிறப்பு அளவீட்டு சிப்பைப் பயன்படுத்துவதன் மூலம், சக்தி மற்றும் ஆற்றலைக் கண்காணிப்பதில் அதிக துல்லியத்திற்கு உத்தரவாதம் அளிக்கிறது, இது விலையுயர்ந்த இயந்திரங்கள் மற்றும் உள்கட்டமைப்புகளுக்கு சேதம் ஏற்படுவதைத் தடுப்பதற்கான முக்கிய அங்கமாக அமைகிறது.

முக்கிய செயல்பாடுகள் மற்றும் அம்சங்கள்

3-ஃபேஸ் ஃபோர்-டிஸ்ப்ளே வோல்டேஜ் ப்ரொடெக்டர் என்ன செய்கிறது?

முக்கியமாக, இது உங்கள் மின் விநியோக பெட்டிக்கு "பாதுகாவலராக" செயல்படுகிறது. இது மின்சார விநியோகத்தை தொடர்ந்து கண்காணித்து, பாதுகாப்பற்ற சூழ்நிலைகள் கண்டறியப்பட்டால் தானாகவே மின்சாரத்தை துண்டித்துவிடும். இது விலையுயர்ந்த பழுதுபார்ப்புகளைத் தடுக்கிறது மற்றும் மின்னழுத்த உறுதியற்ற தன்மையுடன் தொடர்புடைய அபாயங்களைக் குறைப்பதன் மூலம் பாதுகாப்பை மேம்படுத்துகிறது.

"நான்கு காட்சி" என்றால் என்ன?

சாதனம் இரட்டை திரை எல்சிடி இடைமுகத்துடன் பொருத்தப்பட்டுள்ளது, இது முக்கியமான மின் அளவுருக்களின் நிகழ்நேரத் தெரிவுநிலையை வழங்குகிறது. "நான்கு-காட்சி" பொதுவாக ஒரே நேரத்தில் கண்காணிப்பதைக் குறிக்கிறது:

• மின்னழுத்தம் (V):நிகழ் நேர வரி மின்னழுத்த கண்காணிப்பு.
• தற்போதைய (A):அதிக சுமைகளைத் தடுக்க மின்னோட்டத்தின் ஓட்டத்தை கண்காணித்தல்.
• சக்தி/ஆற்றல்:அதிக துல்லியத்துடன் நுகர்வு கண்காணிப்பு (± 1% பிழை அளவு).
• நிலை குறிகாட்டிகள்:பாதுகாப்பு நிலைகளின் காட்சி உறுதிப்படுத்தல் (ஆன்/ஆஃப்/தவறு).

முக்கிய பாதுகாப்பு அளவுருக்கள் என்ன?

தி3 கட்டம் நான்கு-காட்சி மின்னழுத்த பாதுகாப்பாளர்மூன்று பொதுவான மின் ஆபத்துகளுக்கு எதிராக விரிவான பாதுகாப்பை வழங்குகிறது:

• அதிக மின்னழுத்த பாதுகாப்பு:மின்னழுத்த ஸ்பைக்குகளால் ஏற்படும் சர்க்யூட் போர்டுகள், மோட்டார்கள் மற்றும் கோர் பாகங்கள் (எ.கா., ஏசி கம்ப்ரசர்கள் அல்லது சர்வர்களில்) எரிவதைத் தடுக்கிறது.
• குறைந்த மின்னழுத்த பாதுகாப்பு:குறைந்த மின்னழுத்தம் காரணமாக மோட்டார்கள் அதிக வெப்பமடைவதையும் எரிவதையும் தடுக்கிறது, இது ஒழுங்கற்ற இயங்குதல் அல்லது தொடங்குவதில் தோல்வியை ஏற்படுத்தும்.
• தற்போதைய பாதுகாப்பு:இன்சுலேஷன் சிதைவு மற்றும் மின் தீ விபத்துகளுக்கு வழிவகுக்கும் வரி சுமைகளுக்கு எதிராக காவலர்கள்.

நிறுவல் மற்றும் செயல்பாடு

இது எவ்வாறு நிறுவப்பட்டுள்ளது?

இந்த பாதுகாப்பாளர் வீடு மற்றும் தொழில்துறை மின் விநியோக பெட்டிகளுக்கான நிலையான கூறுகளாக வடிவமைக்கப்பட்டுள்ளது. இது கச்சிதமானது, நிறுவ எளிதானது மற்றும் குறைந்தபட்ச பராமரிப்பு தேவைப்படுகிறது. நிறுவப்பட்டதும், அது தானாகவே இயங்குகிறது, கைமுறை தலையீட்டின் தேவையை குறைக்கிறது.

4P என்றால் என்ன?

"4P" என்பது குறிக்கிறது4-துருவம். மூன்று-கட்ட அமைப்பில், சுவிட்ச் மூன்று கட்டங்களையும் (L1, L2, L3) மற்றும் நடுநிலைக் கோடு (N) இணைக்கிறது மற்றும் பாதுகாக்கிறது என்பதை இது குறிக்கிறது. இது முழு மூன்று கட்ட சுற்றுகளின் முழு தனிமைப்படுத்தல் மற்றும் பாதுகாப்பை உறுதி செய்கிறது.

இது சரிசெய்யக்கூடியதா?

ஆம், நெகிழ்வுத்தன்மை ஒரு முக்கிய அம்சமாகும்3 கட்டம் நான்கு-காட்சி மின்னழுத்த பாதுகாப்பாளர். பயனர்கள் குறிப்பிட்ட பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப அமைப்புகளைத் தனிப்பயனாக்கலாம், அவற்றுள்:

• வரம்பு சரிசெய்தல்:குறிப்பிட்ட ஓவர்வோல்டேஜ் மற்றும் அண்டர்வோல்டேஜ் வரம்புகளை அமைக்கவும்.
• அதிக நடப்பு மதிப்பு:பயணத்திற்கான தற்போதைய வரம்பை வரையறுக்கவும்.
• செயல் தாமத நேரம்:தற்காலிக ஏற்ற இறக்கங்களில் இருந்து இடையூறு ஏற்படுவதைத் தவிர்க்க, சாதனம் பயணங்கள் அல்லது மீட்டமைக்கப்படுவதற்கு முன் தாமதத்தை உள்ளமைக்கவும்.

இந்த பாதுகாப்பாளரை ஏன் நிறுவ வேண்டும்?

• பயன்பாட்டு ஆயுளை நீடிக்க:மின்னழுத்த அழுத்தத்திலிருந்து குளிர்சாதனப் பெட்டிகள், கணினிகள் மற்றும் தொழில்துறை மோட்டார்கள் ஆகியவற்றைப் பாதுகாக்கிறது.
• தீ தடுப்பு:அதிக மின்னழுத்தம் அல்லது அதிக மின்னோட்டத்தால் கம்பி இன்சுலேஷன் செயலிழப்பால் ஏற்படும் மின் தீ அபாயத்தைக் குறைக்கிறது.
• செலவு குறைந்த:குறைந்த விலை3 கட்டம் நான்கு-காட்சி மின்னழுத்த பாதுகாப்பாளர்சேதமடைந்த மின் உபகரணங்களை பழுதுபார்க்கும் அல்லது மாற்றுவதற்கான அதிக செலவுடன் ஒப்பிடும்போது மிகக் குறைவு.

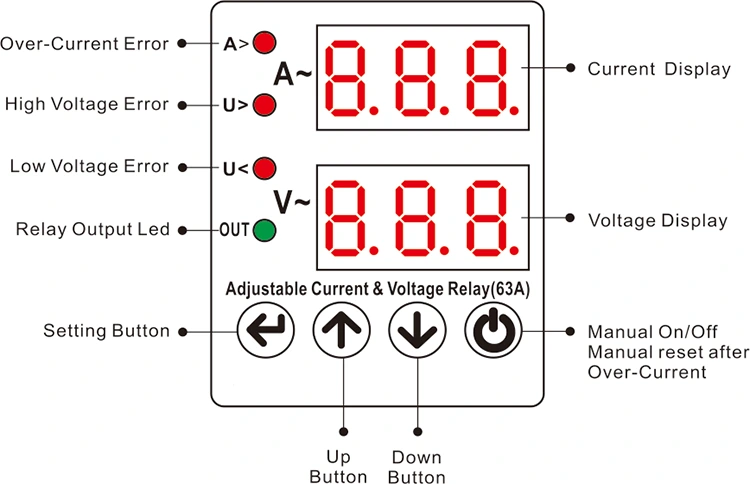

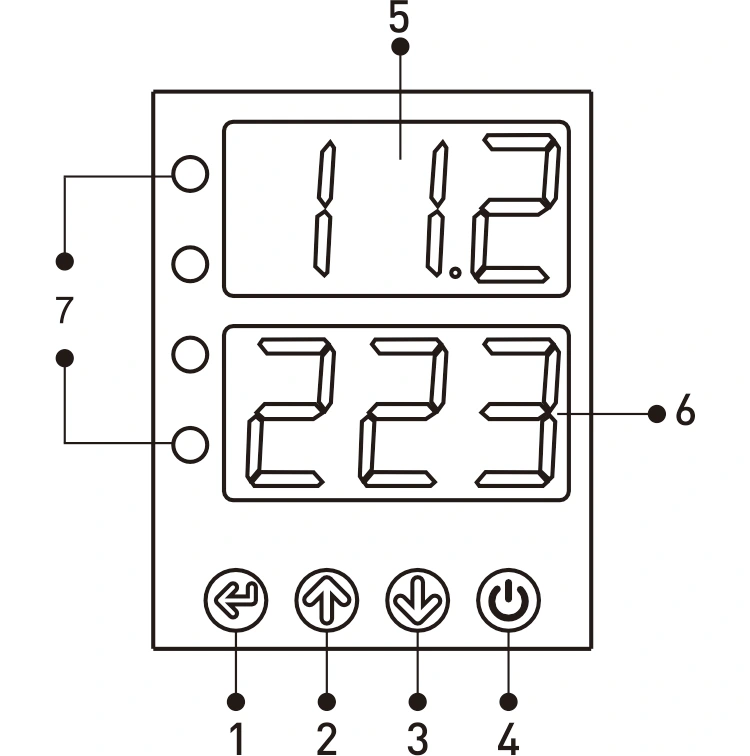

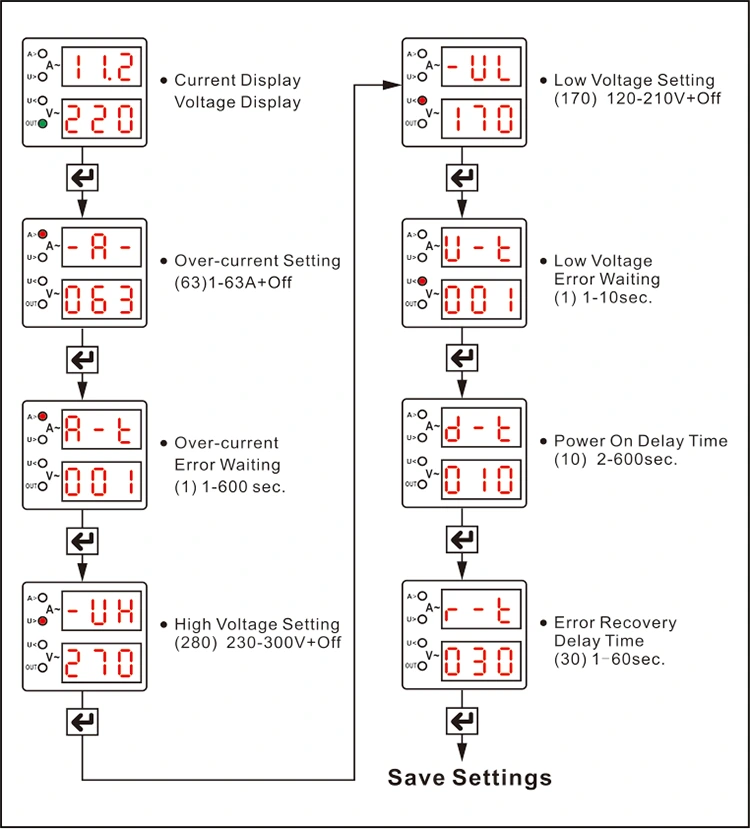

காட்சி மற்றும் பொத்தான்கள்

1 - SET பட்டன்: ஓவர்-கரண்ட் மதிப்புகள் மற்றும் உயர்/குறைந்த மின்னழுத்த அமைப்பு மதிப்புகள் மற்றும் பிழையை அமைத்த பிறகு/மாற்றிய பிறகு சேமிக்க இந்தப் பொத்தான் பயன்படுத்தப்படுகிறது.

காத்திருக்கும் நேரம்.

2 - UP பட்டன்: தேவையான மதிப்பை அதிகரிக்கவும்.

3 - கீழ் பட்டன்: தேவையான மதிப்பைக் குறைக்கவும்.

4 - கையேடு ஆன்/ஆஃப் பட்டன்

சாதனத்தின் வெளியீட்டை ஆன்/ஆஃப் கட்டுப்படுத்த பயன்படுகிறது. வெளியீடு அணைக்கப்படும் போது, ​​திரை "ஆஃப்" என்ற வார்த்தையைக் காண்பிக்கும், மேலும் இந்த நிலையில் சாதனம் தானாகவே மீண்டும் தொடங்காது. சாதனம் பழுதடையவில்லை என்றால், சாதனத்தை மறுதொடக்கம் செய்து, வழக்கமான பயன்பாட்டை மீண்டும் தொடங்க, இந்த பொத்தானை மீண்டும் அழுத்தவும்.

5 - தற்போதைய காட்சி

பிரதான காட்சிப் பகுதி: இயல்பான செயல்பாட்டின் போது, ​​உள்ளீட்டு மின்னழுத்தம் உண்மையான நேரத்தில் இங்கே காட்டப்படும். சாதனம் பழுதற்ற நிலையில் இருக்கும்போது திரையில் ஒளிரும்; அசாதாரண மின்னழுத்தத்தில் (மிக அதிகமாகவோ அல்லது குறைவாகவோ) பிழை ஏற்பட்டால், அலாரத்தில் காட்சி ஒளிரும். அளவுரு அமைப்பில், காட்சியானது தொடர்புடைய நிரலாக்க உருப்படிகளின் தொகுப்பு மதிப்புகளை ஒத்திசைவாகக் காண்பிக்கும் (அதிக மின்னோட்ட பாதுகாப்பு மதிப்பு, உயர் மற்றும் குறைந்த மின்னழுத்த வரம்புகள், தவறு தாமதம் மற்றும் மீட்டமைவு தாமதம் மற்றும் பிற அளவுருக்கள் உட்பட).

6 - மின்னழுத்த காட்சி

இரட்டை காட்சி குழு: சாதனத்தின் இயல்பான செயல்பாட்டின் போது, ​​தற்போதைய தற்போதைய மதிப்பு இங்கே காட்டப்படும் மற்றும் திரையில் எப்போதும் தவறு இல்லாத நிலையில் ஒளிரும்; தவறுகள் ஏற்பட்டால் (எ.கா. ஓவர் கரண்ட்), காட்சி அலாரமாக ஒளிரும். அளவுருவின் போது, ​​தொடர்புடைய திட்டமிடப்பட்ட உருப்படிகளின் மதிப்புகள் இங்கே காட்டப்படும்.

7 - காட்டி விளக்கம்

A>: மின்னோட்டத் தவறு ஏற்படும் போது இந்த காட்டி ஒளிரும்.

V>: அதிக மின்னழுத்த தவறு ஏற்படும் போது இந்த காட்டி ஒளிரும்.

வி<: குறைந்த மின்னழுத்த தவறு ஏற்படும் போது இந்த காட்டி ஒளிரும்.

அவுட்: சாதனம் வெளியீட்டைத் தொடங்கும் போது இந்த காட்டி ஒளிரும்.

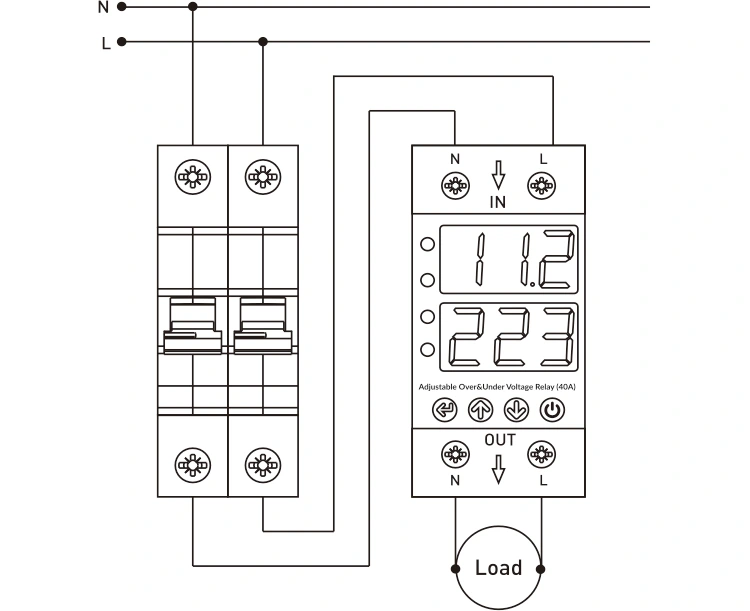

வயரிங் வரைபடம்

கட்டத்திலிருந்து நடுநிலை மற்றும் கட்ட கம்பிகள் சாதனத்தின் "உள்ளீடு" பக்கத்தில் "N" மற்றும் "L" டெர்மினல்களுடன் இணைக்கப்பட வேண்டும்.

அதிக மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த பாதுகாப்பு தேவைப்படும் சாதனங்களின் நடுநிலை மற்றும் கட்ட கம்பிகள் சாதனத்தின் "வெளியீடு" பக்கத்தில் உள்ள "N" மற்றும் "L" டெர்மினல்களில் இருந்து எடுக்கப்பட வேண்டும்.

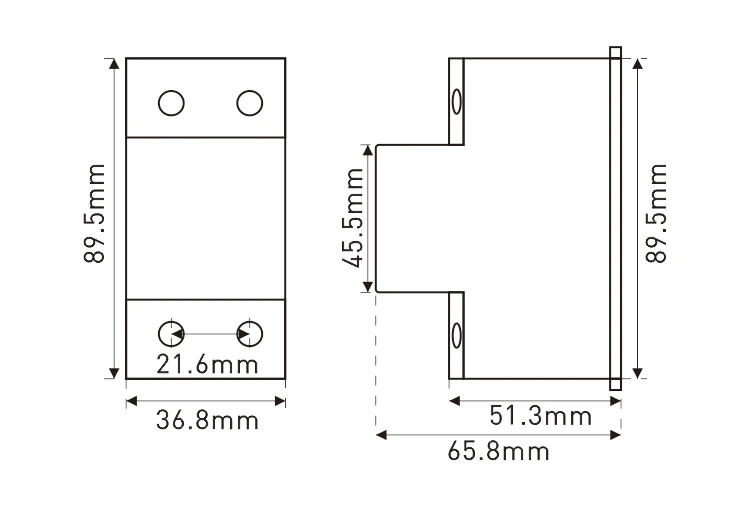

பரிமாணங்கள்
