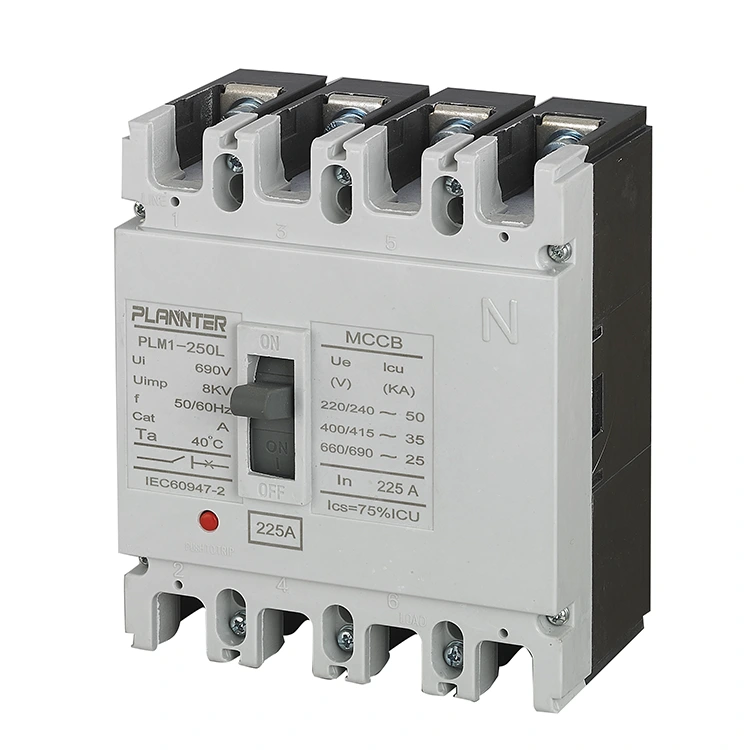

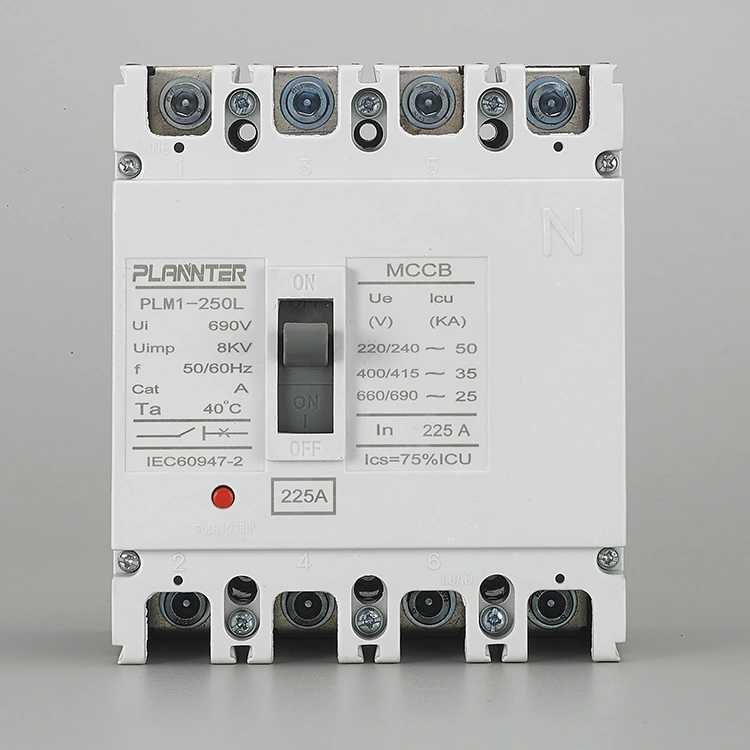

ஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225A

ஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225A என்றால் என்ன?

திஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225Aநடுநிலைக் கோட்டுடன் (L1, L2, L3, N) மூன்று-கட்ட சுற்றுகளைப் பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு சிறப்பு மின் பாதுகாப்பு சாதனமாகும். 225 ஆம்பியர்களுக்கு மதிப்பிடப்பட்டது, இது இடைநிலை மின் விநியோகத்திற்கான ஒரு முக்கிய அங்கமாக செயல்படுகிறது, மொத்த கணினி தனிமைப்படுத்தலை உறுதி செய்யும் போது கீழ்நிலை உபகரணங்களை அதிக சுமைகள் மற்றும் குறுகிய சுற்றுகளிலிருந்து பாதுகாக்கிறது.

இது எவ்வாறு இயங்குகிறது, இயங்குகிறது மற்றும் பிழைத்திருத்தம் செய்கிறது

செயல்பாட்டு பொறிமுறை

தனித்துவமான தொட்டுணரக்கூடிய பின்னூட்டத்துடன் தெளிவான, பதிலளிக்கக்கூடிய கையேடு இயக்க பொறிமுறையை இந்த அலகு கொண்டுள்ளது. கைப்பிடி நிலைகள் வெளிப்படையாகக் குறிக்கப்பட்டுள்ளன:

• ஆன்:சர்க்யூட் மூடப்பட்டு உற்சாகப்படுத்தப்படுகிறது.
• ஆஃப்:சர்க்யூட் திறந்த மற்றும் சக்தியற்றது.
• ஏமாற்றப்பட்டது:இடைநிலை நிலை, ஒரு பிழை ஏற்பட்டதைக் குறிக்கிறது.

வேலை செய்யும் கொள்கை

ஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225A ஆனது இரட்டை அடுக்கு பாதுகாப்பிற்காக வெப்ப-காந்த பயண அலகு ஒன்றைப் பயன்படுத்துகிறது:

• வெப்ப பாதுகாப்பு (அதிக சுமை):தலைகீழ் நேர ட்ரிப்பிங்கை வழங்க பைமெட்டாலிக் உறுப்பைப் பயன்படுத்துகிறது. அதிக சுமை மின்னோட்டம், வேகமாக பயணம்.
• காந்த பாதுகாப்பு (ஷார்ட் சர்க்யூட்):உயர்-அளவிலான தவறு மின்னோட்டங்களை (பத்து kA வரை) உடனடியாக அழிக்க உடனடி பதிலை வழங்குகிறது.

ஆணையிடுதல் & துணைக்கருவிகள்

குறிப்பிட்ட பயன்பாட்டுத் தேவைகளுக்கு இந்தத் தொடர் வலுவான விரிவாக்கத்தை வழங்குகிறது. நியமிக்கப்பட்ட ஸ்லாட்டுகளில் தேவையான துணை நிரல்களை நிறுவுவதை ஆணையிடுதல் உள்ளடக்குகிறது:

• துணை தொடர்புகள்:பிரேக்கரின் நிலையை ரிமோட் சிக்னலுக்கு.
• ஷன்ட் வெளியீடு:பிரேக்கரை ரிமோட் ட்ரிப்பிங்/திறக்க அனுமதிக்கிறது.
• குறைந்த மின்னழுத்த வெளியீடு:பாதுகாப்பான நிலைக்குக் கீழே மின்னழுத்தம் குறைந்தால் தானாகவே பிரேக்கரைப் ட்ரிப் செய்கிறது.
• RCD தொகுதி:விரிவான பாதுகாப்பிற்காக பூமி கசிவு பாதுகாப்பு சேர்க்கிறது.

முக்கிய தொழில்நுட்ப அம்சங்கள் மற்றும் விவரக்குறிப்புகள்

திறன்

மதிப்பிடப்பட்ட மின்னோட்டம்225A, இடைநிலை விநியோக சுமைகளுக்கு ஏற்றது.

துருவங்கள்

4-துருவம் (4P):மூன்று கட்டங்கள் மற்றும் நடுநிலையைப் பாதுகாக்கிறது, சுற்று முழுவதுமாக தனிமைப்படுத்தப்படுவதை உறுதி செய்கிறது.

மின்னழுத்தம்

நிலையான AC விநியோக நெட்வொர்க்குகளுக்காக வடிவமைக்கப்பட்டுள்ளது (பொதுவாக 400V/690V AC).

பயண அலகு

தரநிலைவெப்ப-காந்தமாதிரி மாறுபாட்டைப் பொறுத்து சரிசெய்யக்கூடிய அல்லது நிலையான அமைப்புகளுடன் கூடிய அலகு.

குறுக்கீடு மதிப்பீடுகள்

உயர் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் (Icu) பல்லாயிரக்கணக்கான கிலோஆம்பியர்களை பாதுகாப்பாக கையாளும் திறன் கொண்டது.

மவுண்டிங்

பாதுகாப்பாக பயன்படுத்துகிறதுபோல்ட் இணைப்புகள், உயர் மின்னோட்ட பயன்பாடுகளுக்கு நம்பகமான மின் இடைமுகத்தை உறுதி செய்தல்.

கட்டுமானம்

தாக்கம்-எதிர்ப்பு மற்றும் பரிமாண நிலையானது என்று வலுவான வார்ப்பு கேஸ் வடிவமைப்பு.

தர உத்தரவாதம் மற்றும் விநியோகம்

Pugao Electric இல், எங்கள் கொள்கை "குறைபாடுகள் அடுத்த கட்டத்திற்கு முன்னேறுவதைத் தடுப்பதாகும்."

• 100% ஆய்வு:ஒவ்வொரு யூனிட்டும் ஏற்றுமதிக்கு முன் இயந்திர, மின் மற்றும் சுற்றுச்சூழல் சோதனைக்கு உட்படுகிறது.
• ஏற்றுமதி தர பேக்கேஜிங்:ஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225A  நீண்ட தூரக் கையாளுதலைத் தாங்கும் வகையில் பாதுகாக்கப்பட்டுள்ளது.
• விரைவான டெலிவரி:வழக்கமான மாதிரிகள் பெரும்பாலும் சரக்குகளிலிருந்து கிடைக்கின்றன, அதே நேரத்தில் தனிப்பயனாக்கப்பட்ட ஆர்டர்கள் உறுதிப்படுத்தப்பட்ட உற்பத்தி காலவரிசையைப் பின்பற்றுகின்றன.

<

தயாரிப்பு விவரக்குறிப்பு

அடிக்கடி கேட்கப்படும் கேள்விகள்

3-துருவத்திற்கு பதிலாக 4-துருவத்தை ஏன் பயன்படுத்த வேண்டும்?

4-துருவ பிரேக்கர் மூன்று கட்டங்களையும் துண்டிக்கிறதுமற்றும்ஒரே நேரத்தில் நடுநிலை கடத்தி. இதற்கு இது அவசியம்:

• பாதுகாப்பு:பராமரிப்பு பணியாளர்களுக்கான சுற்று முழுவதுமாக தனிமைப்படுத்தப்படுவதை உறுதி செய்கிறது.
• காப்பு சக்தி அமைப்புகள்:யூட்டிலிட்டி மற்றும் ஜெனரேட்டர் பவர் இடையே மாறும்போது நடுநிலையிலிருந்து தரையில் சுழல்களைத் தடுக்க பரிமாற்ற சுவிட்சுகளுக்கு (ATS) தேவை.
• ஹார்மோனிக் தணிப்பு:நேரியல் அல்லாத சுமைகளால் (VFDகள் மற்றும் கணினிகள் போன்றவை) ஏற்படும் நடுநிலை மின்னோட்டங்களுக்கு எதிராக பாதுகாக்கிறது.

மின்னழுத்த மதிப்பீடு என்ன?

திஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225Aபொதுவாக ஆதரிக்கும் நிலையான தொழில்துறை விநியோக மின்னழுத்தங்களுக்கு பொதுவாக மதிப்பிடப்படுகிறது400V முதல் 690V வரை ஏசிஅமைப்புகள். சரியான மதிப்பிடப்பட்ட செயல்பாட்டு மின்னழுத்தம் (Ue) மற்றும் காப்பு மின்னழுத்தம் (Ui) ஆகியவற்றிற்கு யூனிட்டில் உள்ள குறிப்பிட்ட பெயர்ப் பலகையைப் பார்க்கவும்.

பயண அலகு வகை என்ன?

நிலையான மாதிரிகள் a ஐப் பயன்படுத்துகின்றனவெப்ப-காந்தப் பயண அலகு:

• வெப்பம்:பைமெட்டாலிக் ஸ்ட்ரிப் பயன்படுத்தி அதிக சுமைகளுக்கு எதிராக தலைகீழ் நேர பாதுகாப்பை வழங்குகிறது.
• காந்தம்:குறுகிய சுற்றுகளுக்கு எதிராக உடனடி பாதுகாப்பை வழங்குகிறது.

குறிப்பு: மிகவும் துல்லியமான அமைப்புகளுக்கு மின்னணு பயண அலகுகள் கிடைக்கலாம்.

உடைக்கும் திறன் என்ன?

பிரேக்கிங் திறன் (Icu) குறிப்பிட்ட மாதிரி மாறுபாட்டின் மூலம் மாறுபடும் ஆனால் இடைநிலை விநியோகத்தின் பொதுவான தவறான மின்னோட்டங்களைக் கையாள வடிவமைக்கப்பட்டுள்ளது. திஏசி 4 போல் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 225Aபொதுவாக உடைக்கும் திறனை வழங்குகிறது25kA முதல் 85kA வரை(400V இல்), அது சேதமடையாமல் குறுகிய சுற்றுகளை பாதுகாப்பாக குறுக்கிடுவதை உறுதி செய்கிறது.
