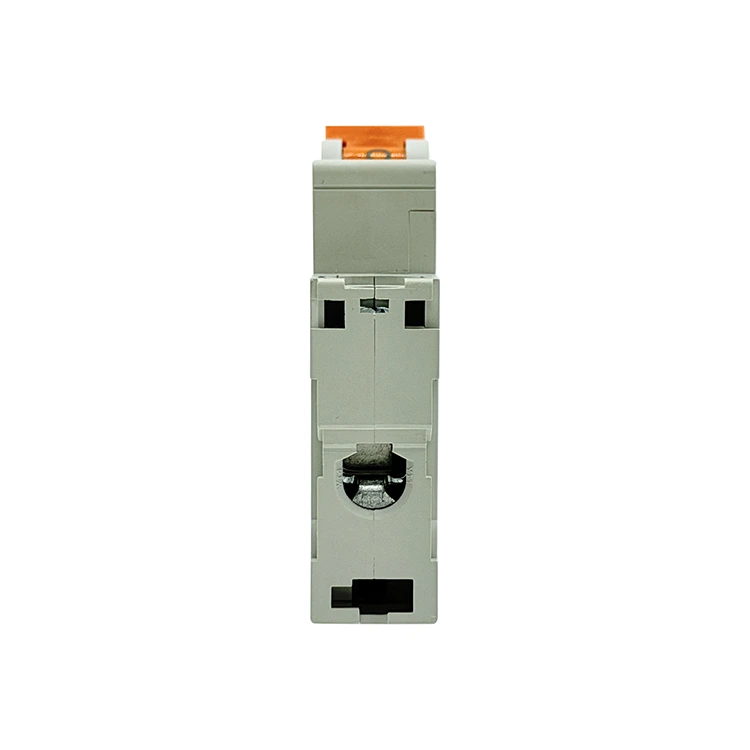

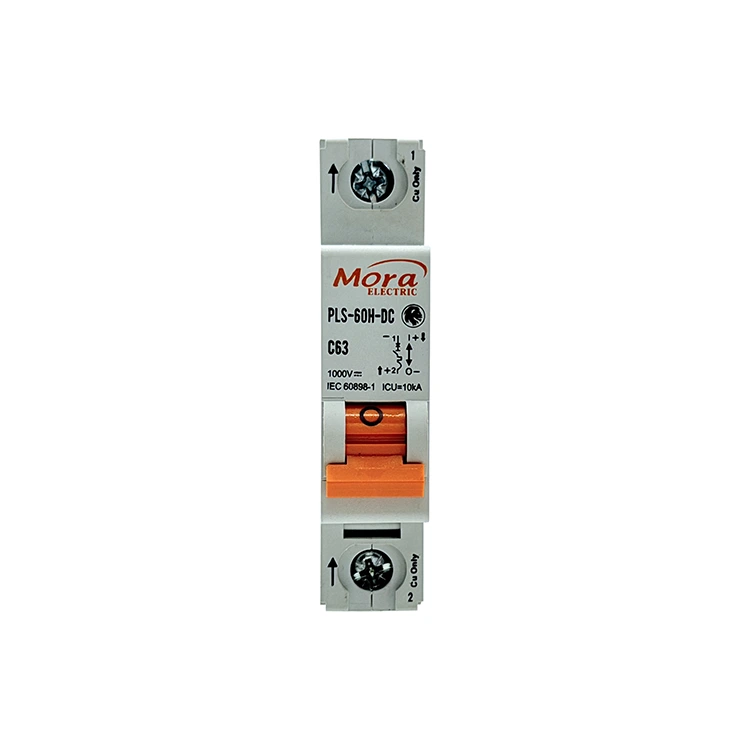

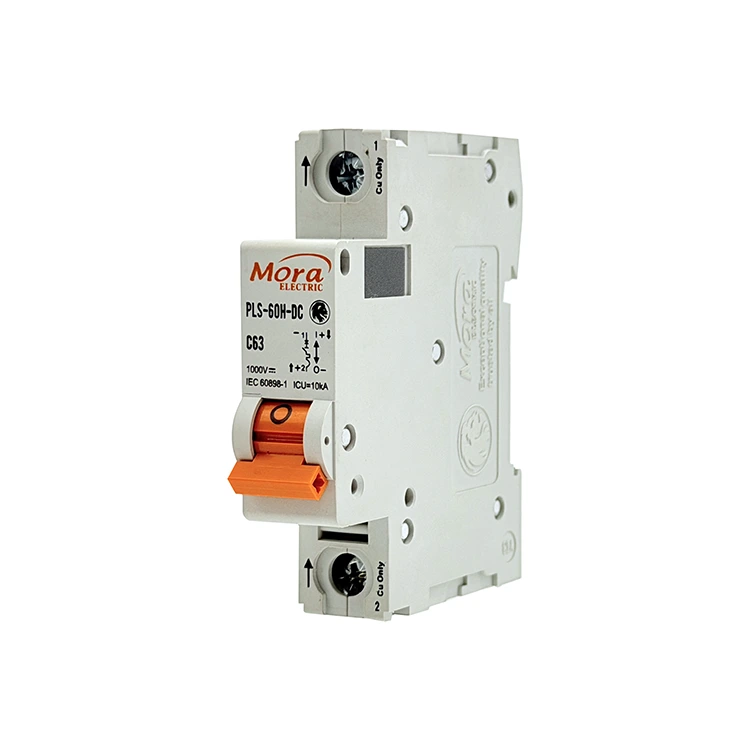

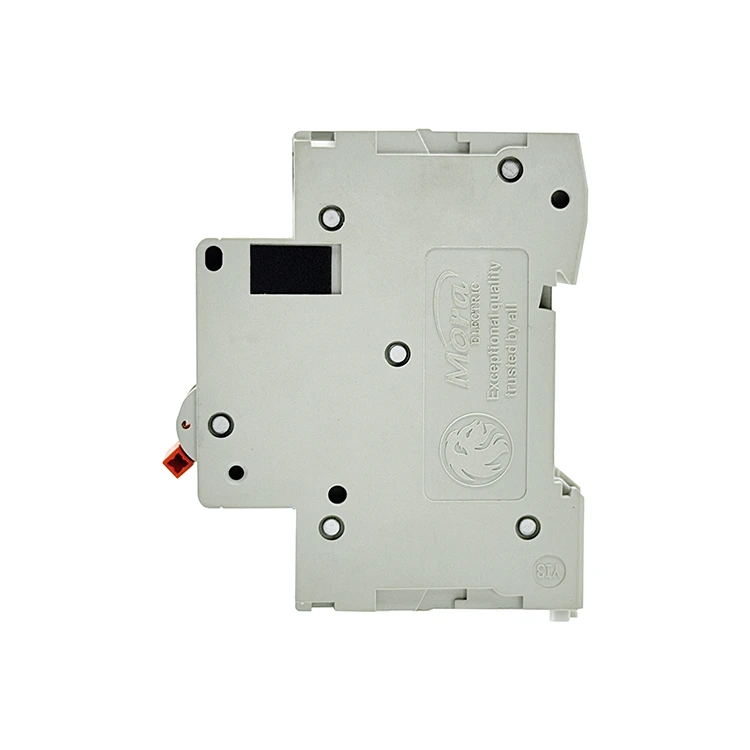

C65 1 துருவ DC சர்க்யூட் பிரேக்கர்

PUGAO (பிராண்ட்: மோரா) சீனாவில் ஒரு பிரத்யேக C65 1 Pole DC சர்க்யூட் பிரேக்கர் தொழிற்சாலையாக செயல்படுகிறது, குறிப்பாக DC பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட கனரக ஒற்றை-துருவ சுவிட்சுகளை வழங்குகிறது; எங்கள் 1P வெப்ப-காந்தப் பிரேக்கரில் சூரியக் கம்பிகள் மற்றும் தொலைத்தொடர்பு நெட்வொர்க்குகளில் தொடர்பு எரிவதை அகற்ற நிரந்தர காந்த வளைவை அணைக்கும் அமைப்பு உள்ளது.

தொழில்நுட்ப வரையறை & நடைமுறை பயன்பாடுகள்

C65 1 Pole DC சர்க்யூட் பிரேக்கர் என்பது ஒற்றை-கட்ட DC மின் சுழல்களைப் பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு இயந்திர சுவிட்ச் ஆகும். மாற்று மின்னோட்டம் (AC) கோடுகளைப் போலன்றி, DC மின்னோட்ட வளையமானது இயற்கையான பூஜ்ஜிய-குறுக்கு புள்ளியைக் கொண்டிருக்கவில்லை. சுமையின் கீழ் தொடர்புகள் திறக்கப்படும் போது, ​​இதன் விளைவாக வரும் மின் வளைவு தொடர்ச்சியாகவும் மிகவும் நிலையானதாகவும் இருக்கும்.

எங்கள் ஒற்றை-துருவ பிரேக்கர் ஒரு DC சர்க்யூட்டின் நேர்மறை ரெயிலை தனிமைப்படுத்துகிறது, இலக்கு இயந்திர விசை மற்றும் காந்த முடுக்கம் ஆகியவற்றைப் பயன்படுத்தி, கணினி முழுவதும் வெப்ப சேதத்தை ஏற்படுத்துவதற்கு முன்பு தவறுகளை உடைக்கிறது.

சூரிய ஒளிமின்னழுத்த அமைப்புகள்

குடியிருப்பு மற்றும் வணிக சூரிய வரிசைகளில், தனிப்பட்ட பேனல் சரங்கள் தொடர்ச்சியான DC மின்னழுத்தங்களை வெளியிடுகின்றன. இந்த சர்க்யூட் பிரேக்கர் வெளியீட்டு அடுக்கில் (12V முதல் 250V DC வரை) இணைப்பான் பெட்டிகளில் நிறுவப்பட்டுள்ளது. இது தனிப்பட்ட சரங்களை தனிமைப்படுத்துகிறது, தலைகீழ் மின்னோட்டம் தவறுகள் அல்லது வயரிங் ஷார்ட்கள் சூரிய வரிசை முழுவதும் பரவாமல் தடுக்கிறது.

டெலிகாம் டேட்டா சென்டர்கள் & யுபிஎஸ் சிஸ்டம்ஸ்

நவீன தகவல் தொடர்பு வன்பொருள் 48V முதல் 110V DC பேட்டரி காப்பு அமைப்புகளில் இயங்குகிறது. C65 1 Pole DC சர்க்யூட் பிரேக்கர் தனிப்பட்ட உபகரண ரேக்குகளுக்கு இலக்கு பாதுகாப்பை வழங்குகிறது, அருகிலுள்ள நெட்வொர்க்கிங் அமைப்புகளுக்கு மின்சாரம் துண்டிக்கப்படாமல் உள்ளூர்மயமாக்கப்பட்ட கூறு தோல்விகளை தனிமைப்படுத்துகிறது.

தொழில்துறை ஆட்டோமேஷன்

உள்ளூர்மயமாக்கப்பட்ட தொழில்துறை DC கட்டுப்பாட்டு சுழல்கள், பொருள் கையாளுதல் அமைப்புகள் மற்றும் உள் மின்சார வாகன பேட்டரி மேலாண்மை சுற்றுகள் சார்ஜிங் தொகுதிகள் மற்றும் முதன்மை பேட்டரி சேமிப்பகத்திற்கு இடையே தனித்துவமான, பாதுகாப்பான தனிமைப்படுத்தப்பட்ட மின் மண்டலங்களை நிறுவ ஒற்றை-துருவ பிரேக்கர்களைப் பயன்படுத்துகின்றன.

தொழில்நுட்ப விவரக்குறிப்புகள்

எங்கள் தரக் கட்டுப்பாட்டு சோதனை பெஞ்சுகளில் சரிபார்க்கப்பட்ட தரப்படுத்தப்பட்ட இயக்க வரம்புகள் மற்றும் பொருள் கலவைகளை பின்வரும் மேட்ரிக்ஸ் கோடிட்டுக் காட்டுகிறது:

முக்கிய தொழில்நுட்ப நன்மைகள்

1. 5-மில்லி விநாடி காந்த வளைவை அணைத்தல்

நேரடி மின்னோட்ட வளைவுகள் செப்பு தொடர்புகளை சரிபார்க்காமல் விடப்பட்டால் ஒரு நொடியின் ஒரு பகுதிக்குள் அழிக்கலாம். இதைத் தீர்க்க, எங்கள் C65 1 Pole DC சர்க்யூட் பிரேக்கர் இரண்டு உள் நிரந்தர காந்தங்களை உள்ளடக்கியது. ஒரு தவறு ஏற்பட்டால் மற்றும் தொடர்புகள் பிரிக்கப்படும் போது, ​​காந்தப்புலம் தொடர்பு பரப்புகளில் இருந்து வளைவைத் தூண்டுகிறது மற்றும் அதை 9-தட்டு எஃகு குளிரூட்டும் கட்டத்திற்கு இயக்குகிறது. கட்டம் 5 மில்லி விநாடிகளுக்குள் வளைவைப் பிரித்து, குளிர்வித்து, அணைத்து, தொடர்பு பரப்புகளில் தேய்மானத்தைக் குறைக்கிறது.

2. உயர் துல்லியமான பைமெட்டாலிக் ஓவர்லோட் கட்டுப்பாடு

தொடர்ச்சியான அதிக சுமைகள் படிப்படியாக கம்பி இன்சுலேஷனை சிதைத்து, கடுமையான தீ ஆபத்தை உருவாக்குகின்றன. PUGAO (Mora) வெவ்வேறு வெப்ப விரிவாக்க விகிதங்களைக் கொண்ட இரண்டு பிணைக்கப்பட்ட உலோகங்களைக் கொண்ட அளவீடு செய்யப்பட்ட பைமெட்டாலிக் கீற்றுகளைப் பயன்படுத்துகிறது. தொடர்ச்சியான ஓவர் கரண்ட் ஸ்டிரிப்பை வெப்பப்படுத்துகிறது, இதனால் அது கணிக்கத்தக்க வகையில் வளைந்து பயண நெம்புகோலைத் தூண்டுகிறது. இந்த மெக்கானிக்கல் செட்டப், சுருக்கமான ஸ்டார்ட்அப் ஸ்பைக்குகளால் ஏற்படும் தவறான பயணங்களைத் தடுக்கிறது, அதே நேரத்தில் உண்மையான சுமைகளின் போது நம்பகமான தனிமைப்படுத்தலை உறுதி செய்கிறது.

3. தானியங்கி ஸ்பாட்-வெல்டிங்

கையேடு உள்ளக அசெம்பிளி மாறி இணைப்பு எதிர்ப்புகள் மற்றும் சீரற்ற பயணப் புள்ளிகளுக்கு வழிவகுக்கும். எங்களின் உற்பத்தி வசதி, தானியங்கு ஸ்பாட்-வெல்டிங் யூனிட்களுடன் கூடிய தானியங்கி அசெம்பிளி லைனைப் பயன்படுத்துகிறது. உள் செப்பு ஷன்ட்கள் மற்றும் ட்ரிப்பிங் பொறிமுறைகளை துல்லியமான நிலைகளில் சரிசெய்வதன் மூலம், அனைத்து உற்பத்தி ஓட்டங்களிலும் ஒரே மாதிரியான உள் எதிர்ப்பை உறுதிசெய்கிறோம், விநியோக பெட்டிகளுக்குள் உள்ளூர் வெப்பமடைவதைத் தடுக்கிறோம்.

புல நிறுவல்

1. சக்தி மூலத்தை தனிமைப்படுத்தவும்:பாதுகாப்பு அமைப்பு. முதன்மை சோலார் டிஸ்கனெக்ட் ஸ்விட்ச் அல்லது பேட்டரி ஐசோலேஷன் ஃபியூஸ் பிளாக் அப்ஸ்ட்ரீமைத் திறக்கவும். C65 1 Pole DC சர்க்யூட் பிரேக்கர் வன்பொருளை ஏற்றுவதற்கு முன், உள்வரும் வரியில் 0V உள்ளது என்பதை சரிபார்க்க, அளவீடு செய்யப்பட்ட டிஜிட்டல் மல்டிமீட்டரைப் பயன்படுத்தவும்.

2. டிஐஎன் ரெயிலில் பாதுகாப்பானது:அடைப்பு சட்டசபை. பிரேக்கரின் அடிப்பகுதியை நிலையான 35 மிமீ டிஐஎன் ரெயிலில் ஸ்னாப் செய்யவும். மேல் மற்றும் கீழ் ஸ்பிரிங்-லோடட் தக்கவைப்பு கிளிப்புகள் நிலைப்பாட்டில் உறுதியாகப் பூட்டப்படுவதை உறுதிசெய்து, மாற்று கைப்பிடியை இயக்கும்போது இயக்கத்தைத் தடுக்கிறது.

3. துருவமுனைப்பு குறிகாட்டிகளை சீரமைக்கவும்:முக்கியமான படி. DC பிரேக்கர்கள் திசையில் உள்ளன. டெர்மினல் போர்ட்களுக்கு அருகில் முத்திரையிடப்பட்ட (+) மற்றும் (-) குறிகாட்டிகளைக் கண்டறியவும். நேர்மறை உள்வரும் விநியோக கம்பி நியமிக்கப்பட்ட நேர்மறை உள்ளீட்டு முனையத்தில் நுழைய வேண்டும். இந்த வயரிங் தலைகீழாக மாற்றுவது உள் காந்தங்கள் மின் வளைவை குளிரூட்டும் கட்டத்திற்குள் இழுப்பதைத் தடுக்கிறது.

4. முறுக்கு கடத்தி டெர்மினல்கள்:இறுதி சரிபார்ப்பு. சுரங்கப்பாதை முனையங்களில் அகற்றப்பட்ட செப்பு கடத்திகளை சுத்தமாக செருகவும். டெர்மினல் திருகுகளை 2.0–2.5 Nm க்கு இறுக்க, அளவீடு செய்யப்பட்ட முறுக்கு ஸ்க்ரூடிரைவரைப் பயன்படுத்தவும். தளர்வான இணைப்புகள் உள்ளூர் வெப்பம் மற்றும் முன்கூட்டிய வெப்ப ட்ரிப்பிங்கை ஏற்படுத்துகின்றன.

தொழில்நுட்பம் மற்றும் பொறியியல் FAQ

இந்த ஒற்றை-துருவ டிசி பிரேக்கரை நிலையான ஏசி விநியோக வரிசையில் ஏன் பயன்படுத்த முடியாது?

உள் வளைவு அடக்குமுறை அமைப்பு திசை நிரந்தர காந்தங்களை நம்பியுள்ளது. ஏசி அமைப்பில், மின்னோட்டம் ஒரு வினாடிக்கு 50 அல்லது 60 முறை திசையை மாற்றுகிறது. இந்த மாற்று மின்னோட்டம் எஃகு குளிரூட்டும் கட்டத்திற்குள் உள்ளே செல்லாமல் பிளாஸ்டிக் உறையை நோக்கி வளைவை வெளிப்புறமாக செலுத்துகிறது, இதனால் ஷெல்லின் பேரழிவு தோல்வி ஏற்படுகிறது.

புல நிறுவலின் போது வயரிங் துருவமுனைப்பு தற்செயலாக தலைகீழாக மாறினால், DC பிரேக்கர் சிதைவதற்கு அல்லது உருகுவதற்கு என்ன காரணம்?

துருவமுனைப்பு தலைகீழாக மாறும்போது, ​​​​உள் காந்தப்புலம் மின் வளைவை குளிரூட்டும் கட்டத்திலிருந்து விலக்கி, வெள்ளி கலவை தொடர்புகளின் மீது நேரடியாக வைத்திருக்கும். சிக்கிய வில் 1,000°Cக்கு மேல் உள்ளமைக்கப்பட்ட வெப்பநிலையை உருவாக்குகிறது, பாதுகாப்பாக அணைப்பதற்குப் பதிலாக உள் பொறிமுறைகளையும் PA66 பாலிமர் உறையையும் உருகச் செய்கிறது.

சீல் செய்யப்பட்ட இணைப்பான் பெட்டியில் உள்ள சுற்றுப்புற இயக்க வெப்பநிலை வெப்ப ட்ரிப்பிங் வாசலை எவ்வாறு மாற்றுகிறது?

எங்கள் பைமெட்டாலிக் பட்டைகள் 30°C இன் அடிப்படை சுற்றுப்புற வெப்பநிலைக்கு அளவீடு செய்யப்படுகின்றன. நேரடி சூரிய ஒளியின் காரணமாக சீல் செய்யப்பட்ட விநியோகப் பெட்டியின் உட்புறம் 50°Cயை எட்டினால், C65 1 Pole DC சர்க்யூட் பிரேக்கரில் உள்ள பைமெட்டாலிக் ஸ்ட்ரிப் ப்ரீ-ஹீட் ஆகிறது, இதனால் அது முத்திரையிடப்பட்ட மின்னோட்டத்தில் சுமார் 85% முதல் 90% வரை பயணிக்கிறது. அதிக வெப்பநிலை சூழல்களுக்கு, சுமையை குறைக்க அல்லது தேர்வு அளவுருவை மேல்நோக்கி சரிசெய்ய பரிந்துரைக்கிறோம்.
