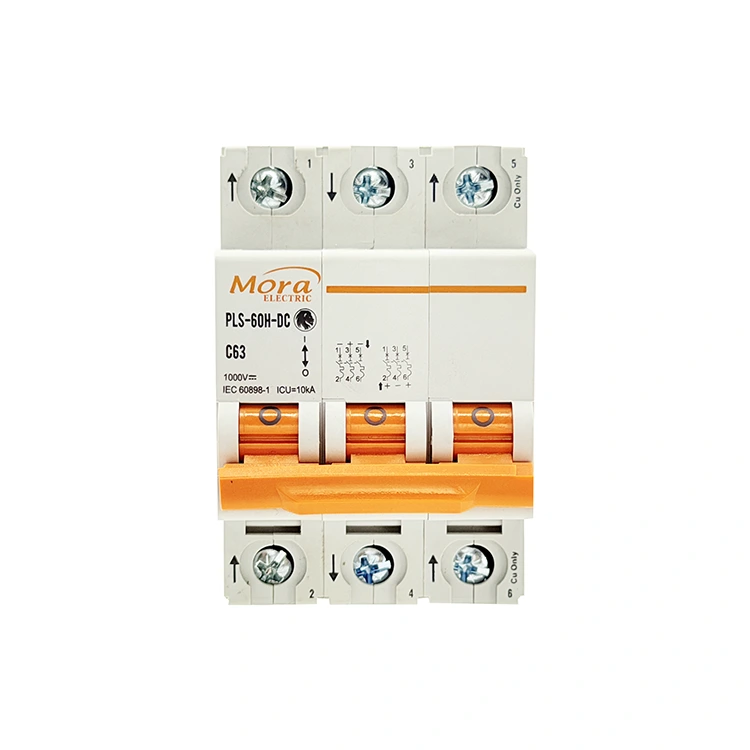

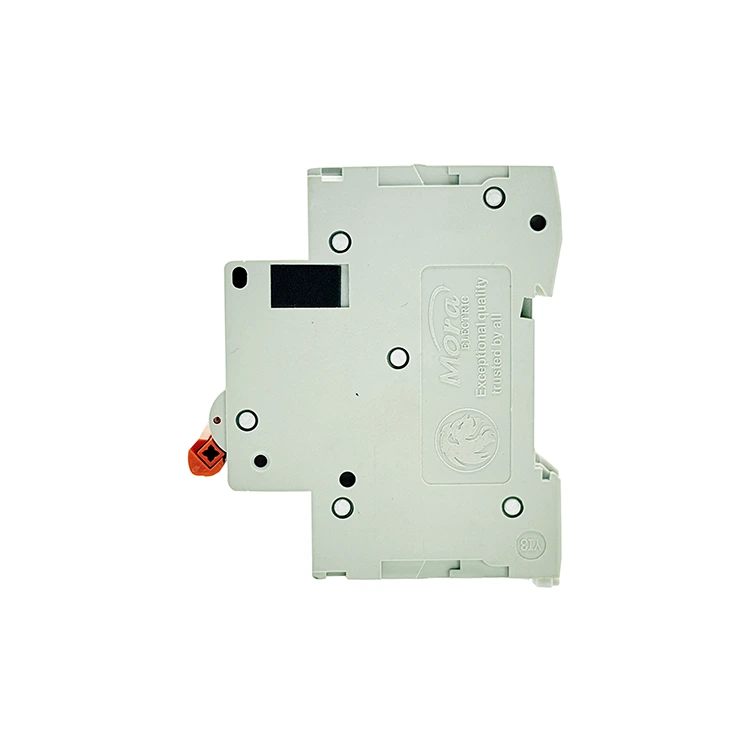

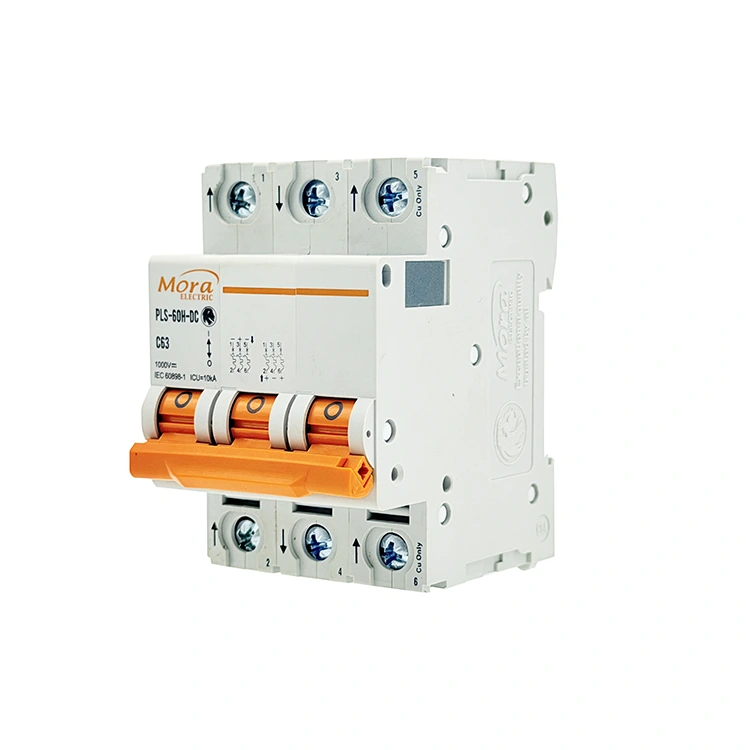

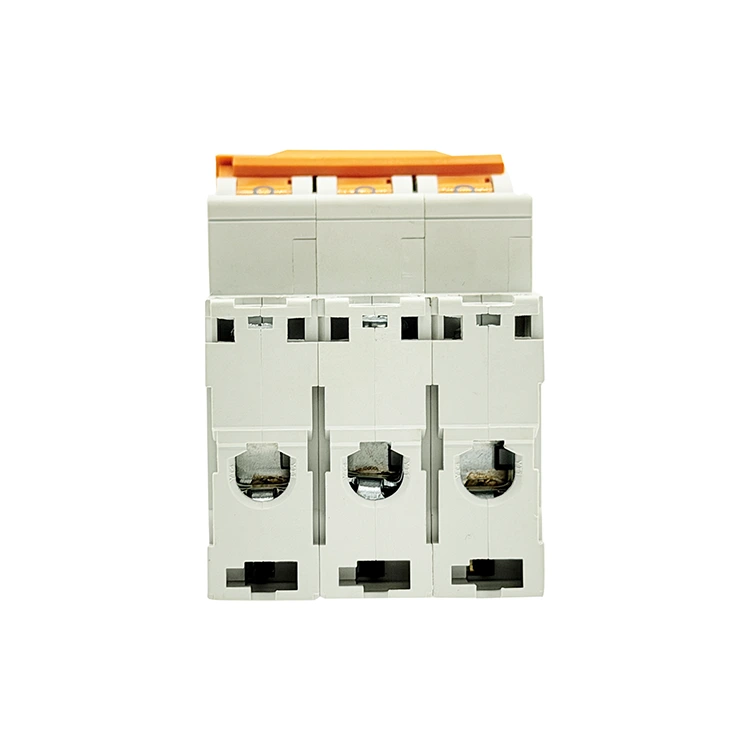

C65 3 துருவ DC சர்க்யூட் பிரேக்கர்

சீனாவில் நிறுவப்பட்ட C65 3 Pole DC சர்க்யூட் பிரேக்கர் தொழிற்சாலையாக செயல்படும், PUGAO (Mora) பல உயர் மின்னழுத்த DC பாதைகளை ஒரே நேரத்தில் குறுக்கிட உகந்ததாக முரட்டுத்தனமான 3-துருவ மின் சுவிட்சுகளை உருவாக்குகிறது; இந்த 3P பிரேக்கர் தன்னியக்க கூறு அளவுத்திருத்தம் மற்றும் மூன்று நிரந்தர காந்த வளைவு-அணைக்கும் அறைகள் சிறப்பு ஆஃப்-கிரிட் மற்றும் தொழில்துறை பயன்பாட்டு சேமிப்பு கோரிக்கைகளை கையாள உதவுகிறது.

பொறியாளர்கள் உண்மையில் 3P DC சுவிட்சை எங்கே பயன்படுத்துகிறார்கள்?

நிலையான குறைந்த மின்னழுத்த சூரிய நிறுவல்கள் பொதுவாக 250V அல்லது 500V DC இல் மூடி, எளிய ஒற்றை அல்லது இரட்டை துருவ வயரிங் சுழல்களை அனுமதிக்கிறது. இருப்பினும், பெரிய அளவிலான தொழில்துறை வணிக சூரிய வரிசைகள், ஆஃப்-கிரிட் பண்ணை அமைப்புகள் மற்றும் பெரிய மத்திய தொலைத்தொடர்பு வசதிகள் அதிகரிக்கும் போது, ​​கணினி பொறியாளர்கள் C65 3 Pole DC சர்க்யூட் பிரேக்கர் போன்ற 3-துருவ உள்ளமைவு தேவைப்படும் தனித்துவமான வடிவமைப்பு தேர்வுகளை எதிர்கொள்கின்றனர்.

750V DC உயர் மின்னழுத்த தொடர் இணைப்பு

வெளியீட்டுத் திறனை அதிகரிக்கவும், தொலைதூரங்களில் சிஸ்டம் லைன் டிரான்ஸ்மிஷன் இழப்புகளைக் கட்டுப்படுத்தவும், பொறியாளர்கள் அடிக்கடி சோலார் பேனல் சரங்களை நீண்ட தொடர் வரிசையில் இயக்கத் தேர்வு செய்கிறார்கள். இந்த ஸ்டாக்கிங் 750V DC வரை திறந்த-சுற்று மின்னழுத்தங்களை இயக்குகிறது. நிலையான தனித்தனி பிரேக்கர் அறைகள் ஒவ்வொன்றும் 250V என மதிப்பிடப்பட்டதால், ஒரு 3P அலகு பொறியாளர்களுக்கு நேர்மறை கடத்தியை ஒரு தொடர் வயரிங் முறையில் இரண்டு துருவங்கள் வழியாக லூப் செய்ய அனுமதிக்கிறது. இது மூன்று நுண்ணிய சூழல்களிலும் மின் அழுத்தத்தை சமமாகப் பிரிக்கிறது.

மூன்று கம்பி மிதக்கும் DC நெட்வொர்க்குகள்

சில கனரக தொழில்துறை செயலாக்க அமைப்புகள் மற்றும் சுரங்க கடத்தல் உபகரணங்கள் ஒரு சிறப்பு மையம்-தட்டப்பட்ட அல்லது மூன்று-கம்பி அன்கிரவுண்ட் செய்யப்பட்ட DC விநியோக இடவியல் (நேர்மறை, எதிர்மறை மற்றும் நடுநிலை/கிரவுண்ட் குறிப்பு கம்பிகளை உள்ளடக்கியது) பயன்படுத்துகின்றன. ஒரு 3-துருவ பாதுகாப்பு சுவிட்ச் ஒரு பிழையின் போது ஒரே நேரத்தில் மூன்று வெவ்வேறு மின்னோட்டம்-சுமந்து செல்லும் கடத்திகளையும் தனிமைப்படுத்துகிறது, ஒழுங்கற்ற தவறான மின்னோட்டங்களுக்கான சாத்தியத்தை துண்டிக்கிறது.

இரட்டை மூல பேட்டரி சேமிப்பக காப்புப்பிரதி தனிமைப்படுத்தல்

உள்ளூர்மயமாக்கப்பட்ட தொலைத்தொடர்பு மாறுதல் முனைகளில், ஒரு 3-துருவ ஹார்டுவேர் சேஸிஸ் ஒரு பிளவு-பஸ் ஏற்பாட்டை நிர்வகிக்க உள்ளமைக்கப்படலாம்-அதாவது இரண்டு தனித்தனி நேர்மறை உள்வரும் பேட்டரி பேங்க் லைன்களை ஒரு பகிரப்பட்ட பொதுவான ரிட்டர்ன் லைனுடன் மாற்றுவது போன்றவை. இது இட-கட்டுப்படுத்தப்பட்ட உபகரண ரேக்குகளுக்குள் பேனல் இடத் தேவைகளைக் குறைக்கிறது.

செயல்திறன் திறன்கள்

கீழே வரையறுக்கப்பட்டுள்ள செயல்பாட்டு வரம்புகள் மற்றும் பொறியியல் பொருட்கள் எங்களின் தானியங்கு தர சரிபார்ப்பு பெஞ்சுகள் முழுவதும் கண்டிப்பாகப் பராமரிக்கப்படுகின்றன:

750V இல் உள் தொடர்பு இணைவைத் தடுக்கும் தொழில்நுட்பங்கள் என்ன?

1. டிரிபிள் பெர்மனென்ட் மேக்னட் ப்ளோன்-ஆர்க் சிஸ்டம்ஸ்

உயர் மின்னழுத்த நேரடி மின்னோட்ட வளைவுகள் இயற்கையான பூஜ்ஜிய-தற்போதைய நிலையைக் கடக்காது, அதாவது நிலையான செப்பு கூறுகளை எளிதில் உருக்கும் தொடர்புகளைத் திறக்கும் இடையே உயர்-வெப்பநிலை பிளாஸ்மா சேனலைத் தக்கவைக்க முடியும். இதைத் தீர்க்க, எங்கள் C65 3 Pole DC சர்க்யூட் பிரேக்கர் அதன் மூன்று தனித்தனி துருவங்களில் ஒவ்வொன்றிலும் சுயாதீனமான நிரந்தர காந்தங்களை உள்ளடக்கியது. இந்த காந்தங்கள் ஒரு வலுவான உள்ளூர் காந்தப்புலத்தை உருவாக்குகின்றன, அவை வளைவைத் தடுக்கின்றன, உடல் ரீதியாக அதை தொடர்பு பட்டைகளிலிருந்து வெளியேற்றி, 9-தட்டு எஃகு குளிரூட்டும் கட்டத்திற்கு ஆழமாக செலுத்துகின்றன. இந்த செயல் 5 மில்லி விநாடிகளுக்குள் பரிதியை பிரித்து தணிக்கிறது.

2. சின்க்ரோனஸ் மெக்கானிக்கல் லாட்ச் இணைப்பு

உயர் மின்னழுத்தப் பிழையின் போது ஒரு மின்கம்பம் திறப்பதைத் தாமதப்படுத்தினால், மீதமுள்ள துருவமானது மின் அழுத்தத்தின் சுமையை எடுத்துக்கொள்கிறது, இதனால் முனையம் எரிகிறது. PUGAO (Mora) இந்த பிரேக்கர்களை மூன்று துருவ துணை இயந்திரங்களையும் இணைக்கும் ஒரு திடமான உள் இயந்திர இணைப்புப் பட்டையுடன் உருவாக்குகிறது. ஷார்ட்-சர்க்யூட் பிழையானது ஏதேனும் ஒரு துருவத்தில் காந்தப் பயணச் சுருளைத் தூண்டினால், பொதுவான-பயண இணைப்புப் பட்டி மூன்று துருவங்களையும் ஒரே நேரத்தில் கைவிடும்படி கட்டாயப்படுத்துகிறது, இது ஆபத்தான ஒற்றை-வரி ஆற்றல்மிக்க நிலைமைகளைத் தடுக்கிறது.

3. துல்லியமான தொழிற்சாலை ஸ்பாட்-வெல்டிங் கட்டுப்பாடு

மல்டி-போல் பிரேக்கர்களுக்குள் டெர்மினல் எதிர்ப்பின் மாறுபாடுகள் சீரற்ற மின்னோட்டம் விநியோகம் மற்றும் விநியோக பெட்டிகளுக்குள் உள்ளூர்மயமாக்கப்பட்ட ஹாட் ஸ்பாட்களுக்கு வழிவகுக்கும். எங்களின் 5,000-சதுர மீட்டர் உற்பத்தி வசதி, தானியங்கு மைக்ரோ-பிரேக்கர் உற்பத்தி வரிசையைப் பயன்படுத்துவதன் மூலம் இந்த சிக்கலைத் தவிர்க்கிறது. தானியங்கு குத்துதல் மற்றும் ஸ்பாட்-வெல்டிங் இயந்திரங்கள் உள் ஷன்ட்கள் மற்றும் செப்பு தொடர்பு கூட்டங்களை துல்லியமான நிலைகளில் பூட்டி, மூன்று துருவங்களிலும் ஒரே மாதிரியான உள் எதிர்ப்பு நிலைகளை வழங்குகிறது.

சிக்கலான கள சிக்கல்களுக்கான சரிசெய்தல் வழிகாட்டி

• C65 3 Pole DC Circuit Breaker toggle handle ஆனது ஆரம்ப கணினி தொடக்கத்தின் போது தானாகவே மைய நிலைக்கு மீட்டமைக்கப்படும்

இது ஏன் நடக்கிறது:கீழ்நிலை ஷார்ட் சர்க்யூட் இருக்கும்போது உள் மெக்கானிக்கல் லாட்ச் குறைகிறது, அல்லது பாசிட்டிவ் சீரிஸ் லூப் ஜம்பர் வயர் எதிர்மறையான தொடர்பு முனையத்தில் தவறாக இணைக்கப்பட்டு, துருவங்கள் முழுவதும் டெட் ஷார்ட்டை உருவாக்குகிறது.

அதை எவ்வாறு சரிசெய்வது:பிரதான பவர் லூப்பை முழுவதுமாக தனிமைப்படுத்தவும். தொடர் திட்டத்திற்கு எதிராக உங்கள் லூப் ஜம்பர் உள்ளமைவைச் சரிபார்க்கவும். சுவிட்சை மீண்டும் இயக்க முயற்சிக்கும் முன், சுருக்கப்பட்ட கம்பிகள் அல்லது காப்பு முறிவுகளைக் கண்டறிய கீழ்நிலை வரிகளில் இன்சுலேஷன் ரெசிஸ்டன்ஸ் டெஸ்டரைப் பயன்படுத்தவும்.

• ஒரு துருவ துறைமுகம் அருகில் உள்ள முனைய துறைமுகங்களுடன் ஒப்பிடும்போது அதிக வெப்பநிலை உயர்வைக் காட்டுகிறது

இது ஏன் நடக்கிறது:அந்த குறிப்பிட்ட போர்ட்டின் முனைய திருகு புலம் அமைக்கும் போது குறைவாக முறுக்கப்பட்டது அல்லது சுரங்கப் பிடியில் உள்ள கம்பி இழைகள் சமமாக சுருக்கப்பட்டிருக்கும்.

அதை எவ்வாறு சரிசெய்வது:மின் பரிமாற்றத்தை நிறுத்தவும். ஹாட் போர்ட்டில் இருந்து கடத்தியை அகற்றவும், சேதம் அல்லது ஆக்சிஜனேற்றத்திற்கான செப்பு இழைகளை பரிசோதிக்கவும், தேவைப்பட்டால் கேபிளை டிரிம் செய்து மீண்டும் துண்டிக்கவும், அதை மீண்டும் செருகவும் மற்றும் ஸ்க்ரூவை 2.5 Nm க்கு இறுக்க, அளவீடு செய்யப்பட்ட முறுக்கு விசையைப் பயன்படுத்தவும்.

பொறியியல் & விண்ணப்பம் அடிக்கடி கேட்கப்படும் கேள்விகள்

3P DC பிரேக்கர் ஏன் தொடர் வளைய கட்டமைப்பில் கம்பி செய்யும்போது அதிக மின்னழுத்தங்களைக் கையாள முடியும்?

ஒரு மினியேச்சர் சர்க்யூட் பிரேக்கரின் ஒவ்வொரு சுயாதீன துருவ அறையும் தவறான சூழ்நிலையில் 250V DC வரை பாதுகாப்பாக அணைக்க வடிவமைக்கப்பட்டுள்ளது. நேர்மறை மின்னோட்டப் பாதையை இன்வெர்ட்டரில் இருந்து வெளியேறும் முன் தொடரில் உள்ள இரண்டு தனித்தனி துருவங்கள் வழியாக அடுக்கி வைப்பதன் மூலம், ஒரு வில் நிகழ்வின் போது தொடர்புகளில் உள்ள மொத்த மின்னழுத்த அழுத்தமானது ஒரு அறைக்கு 500V முதல் 250V வரை பிரிக்கப்படுகிறது, இதனால் கணினி அதிக ஒட்டுமொத்த மின்னழுத்தங்களை எளிதாகக் கையாள அனுமதிக்கிறது.

பாசிட்டிவ் லூப் ஜம்பரைத் தவிர்த்துவிட்டு, மூன்று தனித்தனி துருவங்கள் வழியாக மூன்று தனித்தனி சூரியக் கம்பிகளை வயரிங் செய்வதால் ஏற்படும் செயல்பாட்டு விளைவுகள் என்ன?

ஒரே பிரேக்கர் சேஸ் மூலம் மூன்று சுயாதீன சரங்களை தொடரில் ஒன்றாக இணைக்காமல் இயக்கினால், ஒவ்வொரு சரத்திற்கும் அதிகபட்ச மின்னழுத்த மதிப்பீடு 250V DC க்குக் கீழே இருக்க வேண்டும். எந்தவொரு தனிப்பட்ட சரமும் இந்த வரம்பை மீறினால் மற்றும் பிழையை அனுபவித்தால், அதன் ஒற்றை-துருவ அறையானது உயர் மின்னழுத்த வளைவைத் தணிக்கத் தேவையான மின்னழுத்த-பிளவு திறனைக் கொண்டிருக்காது, இது உள் வீட்டு அழிவுக்கு வழிவகுக்கும்.

அதிக சூரியக் கதிர்வீச்சின் தொடர்ச்சியான வெளிப்பாடு சீல் செய்யப்பட்ட இணைப்பான் உறைக்குள் உள்ள உள் பைமெட்டாலிக் ஸ்ட்ரிப் அளவுத்திருத்தத்தை எவ்வாறு பாதிக்கிறது?

எங்கள் பைமெட்டாலிக் கீற்றுகள் 30 டிகிரி செல்சியஸ் கட்டுப்படுத்தப்பட்ட தொழிற்சாலை அடிப்படையில் அளவீடு செய்யப்படுகின்றன. சூரிய வெப்பம் 55 டிகிரி செல்சியஸ் வரை உள் சுற்றுப்புற சூழ்நிலைகளை இயக்கும் காற்றோட்டமற்ற வெளிப்புற இணைப்பான் பெட்டியில் இணைக்கப்படும் போது, ​​C65 3 Pole DC சர்க்யூட் பிரேக்கரில் உள்ள பைமெட்டாலிக் கீற்றுகள் முன்கூட்டியே விரிவடைகின்றன. இது உண்மையான வெப்ப சுமை பயணப் புள்ளியை அதன் பெயரளவு மதிப்பிடப்பட்ட மின்னோட்டத்தில் 83% முதல் 85% வரை குறைக்கிறது. இதை எதிர்கொள்ள, பொறியாளர்கள் செயலற்ற குளிரூட்டும் லூவர்களை ஒருங்கிணைக்க வேண்டும் அல்லது ஆரம்ப கணினி வடிவமைப்பு கட்டத்தில் பிரேக்கர் மதிப்பீட்டின் அளவை அதிகரிக்க வேண்டும்.
