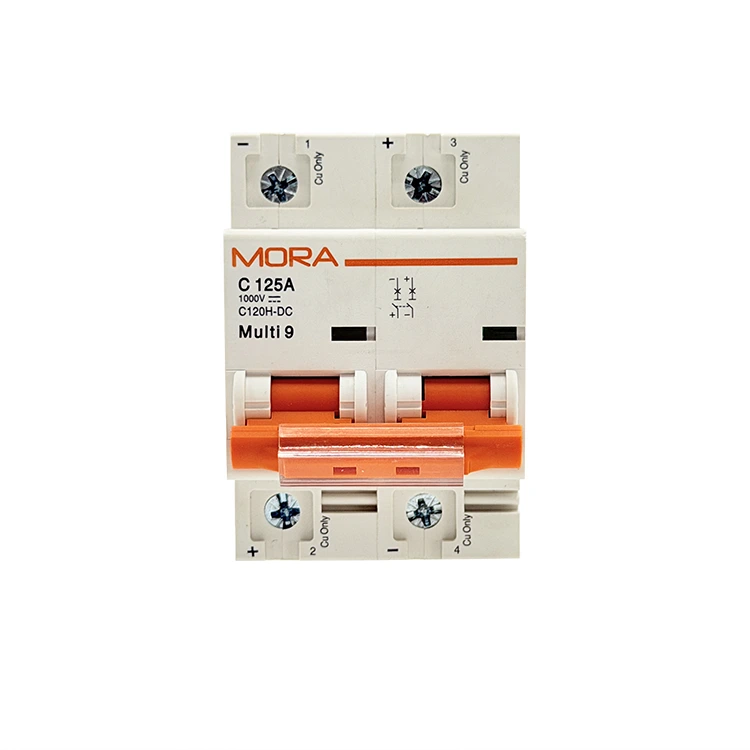

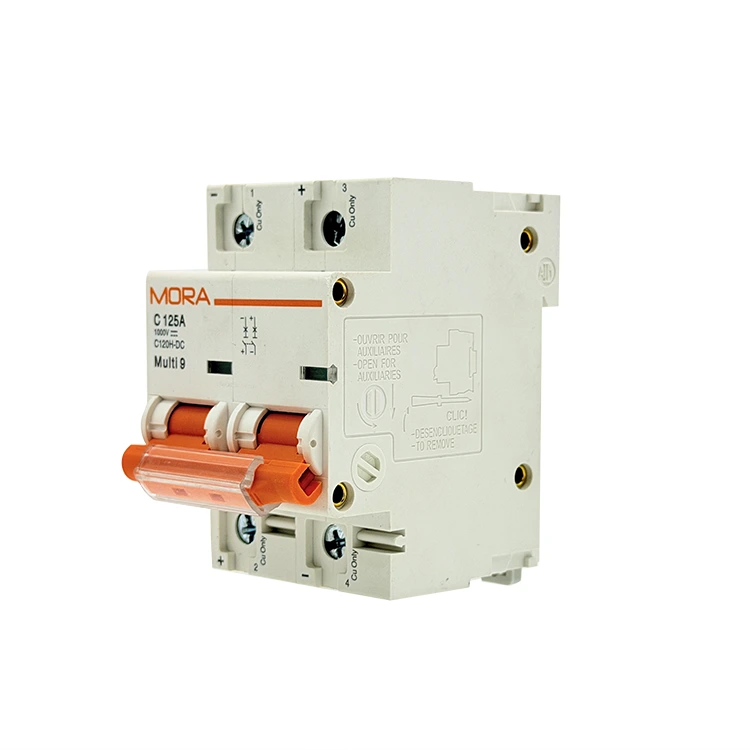

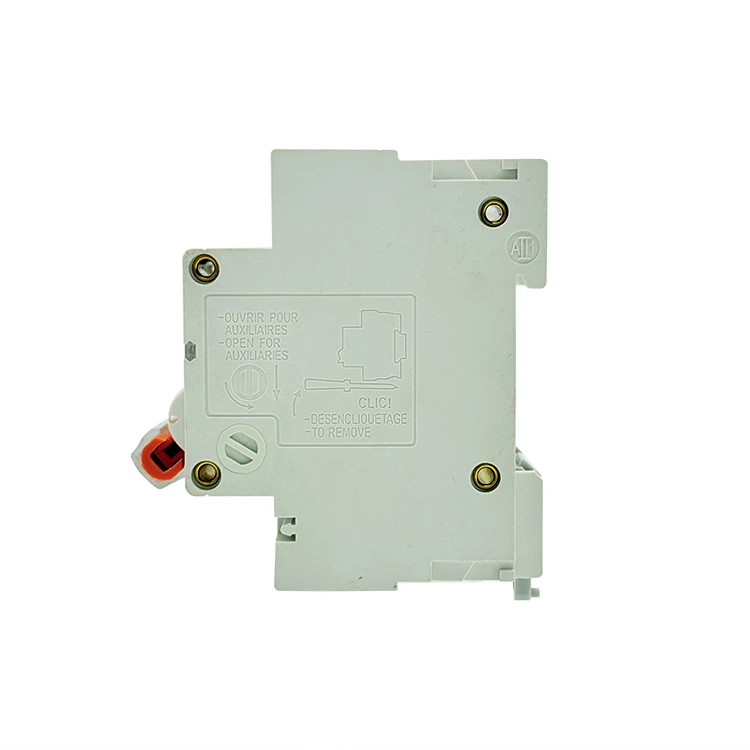

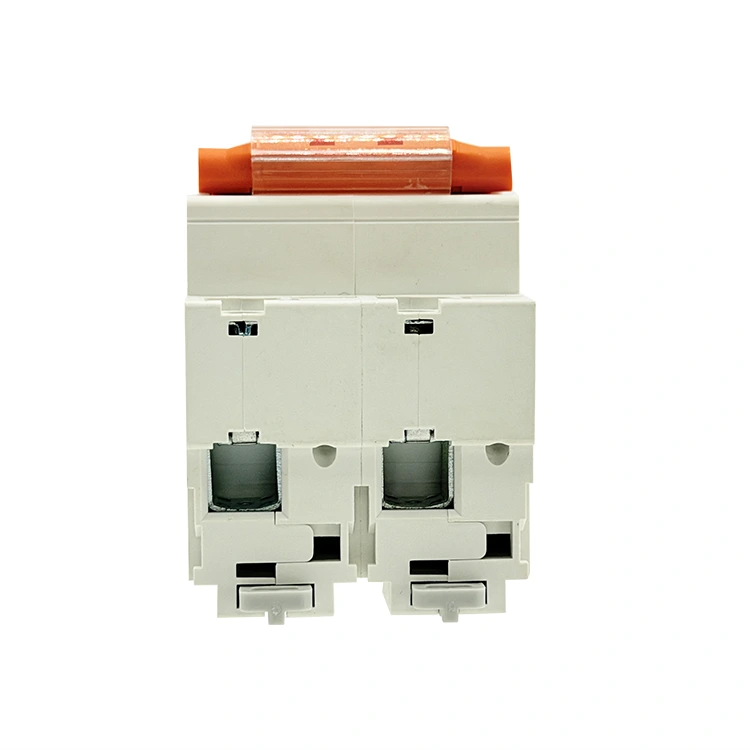

NC தொடர் 2P DC மினியேச்சர் சர்க்யூட் பிரேக்கர்

சீனாவை தளமாகக் கொண்ட ஒரு மேம்பட்ட NC தொடர் 2P DC மினியேச்சர் சர்க்யூட் பிரேக்கர் தொழிற்சாலையாக, PUGAO (Mora) மேம்படுத்தப்பட்ட உடைக்கும் திறன் மற்றும் நெறிப்படுத்தப்பட்ட மாடுலர் ஃப்ரேம் ஆகியவற்றைக் கொண்ட உயர் செயல்திறன் கொண்ட இரு-துருவ பாதுகாப்பு சுவிட்சுகளை உருவாக்குகிறது. முக்கியமான தொலைத்தொடர்பு, ஆற்றல் சேமிப்பு மற்றும் வணிக சூரிய உள்கட்டமைப்பைப் பாதுகாக்க ஒவ்வொரு யூனிட்டும் தானியங்கு ஸ்பாட்-வெல்டிங் மற்றும் உகந்த இரட்டை நிரந்தர-காந்த ஆர்க் ரன்னர்களைப் பயன்படுத்துகிறது.

ஸ்டாண்டர்ட் DC பிரேக்கர்களில் இருந்து NC தொடரை வேறுபடுத்துவது எது?

தொழில்துறை DC கட்டங்கள் வேகமாக வளர்ச்சியடைந்து, அதிக ஆற்றல் அடர்த்தி மற்றும் இறுக்கமான அமைச்சரவை கட்டமைப்புகளை நோக்கி நகர்கின்றன. பாரம்பரிய குடியிருப்பு-கிரேடு பிரேக்கர்கள் சுருங்கும்போது வெப்பச் சிதறலில் சமரசம் செய்யும் போது, ​​NC தொடர் 2P DC மினியேச்சர் சர்க்யூட் பிரேக்கரில் அதிக நம்பகத்தன்மை கொண்ட வணிகச் செயல்பாடுகளுக்காக வெளிப்படையாகக் கட்டப்பட்ட மறுவடிவமைப்பு செய்யப்பட்ட உள் கட்டமைப்புக் கட்டமைப்பைக் கொண்டுள்ளது.

இரட்டை-துருவ இயற்பியல் தனிமைப்படுத்தலை விண்வெளி-சேமிப்பு மட்டு சேஸ்ஸில் ஒருங்கிணைப்பதன் மூலம், NC தொடர் விநியோகப் பலகைகளுக்குள் முகநூல் ரியல் எஸ்டேட்டைக் குறைக்கிறது, அதே நேரத்தில் உள் க்ரீபேஜ் தூரத்தை விரிவுபடுத்துகிறது-இரண்டு கடத்தும் பகுதிகளுக்கு இடையே உள்ள இன்சுலேடிங் பொருளின் மேற்பரப்பில் உள்ள குறுகிய பாதை-உள்ளூர்மயமாக்கப்பட்ட கண்காணிப்பு தவறுகளைத் தடுக்கிறது.

அதிக அடர்த்தி கொண்ட சூரிய ஒருங்கிணைப்பு மையங்கள்

நவீன சூரிய அமைப்புகளுக்கு சிறிய வெளிப்புற உறைகளில் அதிக சரம் உள்ளீடுகளை பொருத்துவதற்கு சிறிய கூறுகள் தேவைப்படுகின்றன. NC தொடர் பக்கவாட்டு வரிசை கிளஸ்டரிங்கை அனுமதிக்கிறது, 600V DC சரத்தின் நேர்மறை மற்றும் எதிர்மறை ரிட்டர்ன் ரெயில்கள் இரண்டையும் ஒரு கச்சிதமான ஹவுசிங் சுயவிவரத்திற்குள் பக்கவாட்டு காற்றோட்டத்தை தியாகம் செய்யாமல் நிர்வகிக்கிறது.

மையப்படுத்தப்பட்ட டெலிகாம் பேட்டரி வங்கிகள்

நிலைப்படுத்தப்பட்ட குறைந்த முதல் நடுத்தர மின்னழுத்த பேட்டரி காப்புப் பிரதிகளில் இயங்கும் தகவல்தொடர்பு அமைப்புகளால், முழு ரேக்கையும் கைவிடாமல் ஒரு பிழையை நீக்குவது மிகவும் முக்கியமானது. இந்த மினியேச்சர் சர்க்யூட் பிரேக்கர் சுயாதீனமான கிளை சர்க்யூட் பாதுகாப்பை வழங்குகிறது, ஒற்றை பேட்டரி சரங்களை தனிமைப்படுத்துகிறது அல்லது அருகிலுள்ள செயல்பாடுகள் நேரலையில் இருக்கும் போது மாட்யூல்களை உடனடியாக சார்ஜ் செய்கிறது.

பொருள் விவரக்குறிப்புகள்

பின்வரும் இன்ஜினியரிங் மேட்ரிக்ஸ், எங்கள் தானியங்கு தொழிற்சாலை சோதனைக் கோடுகள் முழுவதும் சரிபார்க்கப்பட்ட அடிப்படை இயக்க அளவுருக்களைக் குறிக்கிறது:

NC தொடர் 10kA உடைக்கும் திறனை எவ்வாறு அடைகிறது?

1. டூயல் ஃபோர்ஸ் மேக்னடிக் ப்ளோஅவுட் சேனல்கள்

600V DC வரை அதிக மின்னழுத்தத்தில், மின் வளைவை வரைவது, நிலையான சர்க்யூட் பிரேக்கர் தொடர்புகளை முழுமையாக உருக்கும் ஒரு நிலையான ஆர்க் பிளாஸ்மா நிகழ்வாக எளிதாக மாறும். NC தொடர் 2P DC மினியேச்சர் சர்க்யூட் பிரேக்கர், ஒவ்வொரு தொடர்பு பாதையின் இருபுறமும் உட்பொதிக்கப்பட்ட இரட்டை உயர்-வலிமை நிரந்தர காந்தங்களுடன் இதை எதிர்த்துப் போராடுகிறது. தொடர்புகள் பிரிந்து செல்லும் போது, ​​இந்த காந்தங்கள் ஒரு திசை காந்தப்புலத்தை உருவாக்குகின்றன, அது உடனடியாக வளைவை நீட்டுகிறது, அதை வெள்ளிப் பட்டைகளில் இருந்து வலுக்கட்டாயமாக வெளியேற்றுகிறது மற்றும் அதை ஒரு கனரக 11-தட்டு எஃகு ஆர்க் சூட்டிற்குள் வீசுகிறது.

2. அதிவேக மெக்கானிக்கல் ட்ரிப் கிராஸ்-இணைப்பு

நேர்மறை மற்றும் எதிர்மறை தண்டவாளங்களை இரண்டு வெவ்வேறு துருவங்களில் பிரிப்பது என்பது இரண்டு பாதைகளும் ஒரே நேரத்தில் திறக்கப்பட வேண்டும் என்பதாகும். NC தொடர் ஒரு உள் குறுக்கு-இணைப்பு பயணப் பட்டியைப் பயன்படுத்துகிறது, இது இரண்டு இயந்திர வழிமுறைகளையும் ஒன்றாகப் பூட்டுகிறது. பாசிட்டிவ் பக்கத்தில் அதிகப்படியான மின்னோட்டப் பிழை ஏற்பட்டால், உள் பட்டையானது எதிர்மறை துருவத்தை இயந்திரத்தனமாக அதே நொடியில் நகர்த்தி, முழுமையான கால்வனிக் தனிமைப்படுத்தி, அபாயகரமான மின்னழுத்த பின்-உணவைத் தடுக்கிறது.

3. தானியங்கி லேசர் ஸ்பாட்-வெல்டிங் மற்றும் அளவுத்திருத்தம்

இரண்டு துருவங்களுக்கு இடையில் சீரற்ற உள் எதிர்ப்பை ஏற்படுத்தக்கூடிய கட்டமைப்பு மாறுபாடுகளை கையேடு கூறு சட்டசபை அறிமுகப்படுத்துகிறது. PUGAO (Mora) ஆனது NC தொடரை முழு தானியங்கு மைக்ரோ-பிரேக்கர் உற்பத்தி வரிசையில் தயாரிப்பதன் மூலம் இந்த மனித மாறியை நீக்குகிறது. மேம்பட்ட லேசர் ஸ்பாட்-வெல்டிங் இயந்திரங்கள் செப்பு ஷன்ட்கள், பைமெட்டல்கள் மற்றும் காந்த சுருள்களை துல்லியமான வடிவியல் சீரமைப்பில் பூட்டி, ஒவ்வொரு உற்பத்தி பகுதியிலும் சமநிலையான உள் எதிர்ப்புகள் மற்றும் பொருந்தக்கூடிய பயண வளைவுகளை உறுதி செய்கின்றன.

புல நிறுவல் நெறிமுறை

1. ஜீரோ மின்னழுத்தத்தை சரிபார்க்கவும்:டி-எனர்ஜைஸ் லூப். அனைத்து அப்ஸ்ட்ரீம் சோலார் துண்டிப்பு சுவிட்சுகள் அல்லது பேட்டரி தனிமைப்படுத்தும் இணைப்புகளைத் திறக்கவும். நேர்மறை மற்றும் எதிர்மறை உள்வரும் கேபிள்கள் இரண்டையும் சோதிக்க டிஜிட்டல் மல்டிமீட்டரைப் பயன்படுத்தவும், டெர்மினல் போர்ட்களில் கம்பிகளைச் செருகுவதற்கு முன் 0V இருப்பதை உறுதிப்படுத்தவும்.

2. DIN ரெயிலில் ஸ்னாப் செய்யவும்:ரயில் இணைப்பு. NC தொடர் சட்டத்தின் மேல் பின்புற அடைப்புக்குறியை நிலையான 35mm DIN ரெயிலில் இணைக்கவும். ஸ்பிரிங்-லோடட் பிளாஸ்டிக் ஸ்லைடர் ரெயிலுக்கு எதிராக இறுக்கமாக படும் வரை உறையின் கீழ் விளிம்பில் உறுதியாக அழுத்தவும்.

3. துருவமுனைப்பு குறிப்பான்களை சீரமைக்கவும்:துருவமுனை போட்டி. NC தொடர் 2P DC மினியேச்சர் சர்க்யூட் பிரேக்கரின் முன் முகத்தில் முத்திரையிடப்பட்ட (+) மற்றும் (-) குறியீடுகளை ஆராயவும். உங்கள் உள்வரும் நேர்மறை கேபிளை துருவம் 1 இன் மேற்புறத்திலும் (நேர்மறை எனக் குறிக்கப்பட்டது) மற்றும் உங்கள் உள்வரும் எதிர்மறை கேபிளை துருவம் 2 இன் மேற்புறத்திலும் இணைக்கவும் (எதிர்மறை எனக் குறிக்கப்பட்டது). எச்சரிக்கை: இந்த தளவமைப்பை மாற்றியமைப்பதால், உட்புற காந்தங்கள் வளைவை குளிரூட்டும் சட்டிகளுக்குள் தள்ளுவதைத் தடுக்கிறது.

4. முறுக்கு முனைய திருகுகள்:பாதுகாப்பான இணைப்பு. சுத்தமாக அகற்றப்பட்ட செப்பு கம்பி கோர்களை செரேட்டட் டன்னல் கிளாம்ப்களில் முழுமையாக செருகவும். அளவீடு செய்யப்பட்ட முறுக்கு ஸ்க்ரூடிரைவரைப் பயன்படுத்தி, டெர்மினல் திருகுகளை 2.0–2.5 Nm ஆக இறுக்கவும். தளர்வான முனைய இணைப்புகள் உள்ளூர் வெப்பத்தை உருவாக்குகின்றன, இது முன்கூட்டிய வெப்ப ட்ரிப்பிங்கிற்கு வழிவகுக்கிறது.

விண்ணப்பம் அடிக்கடி கேட்கப்படும் கேள்விகள்

பேட்டரி அமைப்புகளுக்கான நிலையான 6kA மாற்றுகளை விட NC தொடர் 10kA உடைக்கும் திறனை பாதுகாப்பானதாக்குவது எது?

பேட்டரி வங்கிகள் ஒரு நேரடி பிழையின் போது மில்லி விநாடிகளுக்குள் பாரிய குறுகிய-சுற்று மின்னோட்டங்களை வழங்க முடியும். 6kA மட்டுமே மதிப்பிடப்பட்ட ஒரு பிரேக்கர், அதன் இயந்திர வரம்புகளை மீறினால், தொடர்பு வெல்டிங் அல்லது வீட்டு உடைப்பை அனுபவிக்கலாம். NC சீரிஸ் 2P DC மினியேச்சர் சர்க்யூட் பிரேக்கரின் மேம்படுத்தப்பட்ட 10kA மதிப்பீடு, பிரேக்கர் வீட்டை அழிக்காமலோ அல்லது அருகிலுள்ள கூறுகளை சேதப்படுத்தாமலோ இந்த கடுமையான, அதிக ஆற்றல் கொண்ட பேட்டரி ஷார்ட் சர்க்யூட்களை பாதுகாப்பாக அழிக்க முடியும் என்பதை உறுதி செய்கிறது.

அதிக DC மின்னழுத்தங்களைக் கையாள NC தொடர் 2P பிரேக்கரை தொடர் சுழற்சியில் இணைக்க முடியுமா?

ஆம். உங்கள் கணினி மின்னழுத்தம் ஒற்றை-துருவ மதிப்பீட்டை விட அதிகமாக இருந்தால், நீங்கள் நேர்மறை கடத்தியை தொடரில் இரண்டு துருவங்கள் வழியாக இயக்கலாம் (துருவம் 1 இன் மேல் நுழைந்து, துருவம் 1 இன் கீழ் இருந்து துருவம் 2 க்கு மேல் குதித்து, மற்றும் துருவம் 2 இன் கீழே இருந்து வெளியேறுதல்). இது மொத்த மின்னழுத்தத்தை இரண்டு தனித்தனி ஆர்க் அறைகளில் பிரிக்கிறது, இது பிரேக்கரை அதிக ஒட்டுமொத்த மின்னழுத்தங்களை பாதுகாப்பாக நிர்வகிக்க அனுமதிக்கிறது.

சீல் செய்யப்பட்ட வெளிப்புற உறைகளுக்குள் அதிக சுற்றுப்புற வெப்பத்தை வடிவமைப்பு பொறியாளர்கள் எவ்வாறு கணக்கிட வேண்டும்?

உள் பைமெட்டாலிக் கீற்றுகள் 30 டிகிரி செல்சியஸ் தொழிற்சாலை நிலையான அடித்தளத்தில் அளவீடு செய்யப்படுகின்றன. காற்றோட்டம் இல்லாத வெளிப்புற இணைப்பான் பெட்டியில் பொருத்தப்படும் போது, ​​சுற்றுப்புற வெப்பம் மற்றும் நேரடி சூரிய ஒளி உள் வெப்பநிலையை 55 டிகிரி செல்சியஸ் வரை செலுத்துகிறது, பைமெட்டாலிக் கூறுகள் முன்கூட்டியே விரிவடையும். இது உண்மையான வெப்பப் பயணப் புள்ளியை அதன் மதிப்பிடப்பட்ட மின்னோட்டத்தில் தோராயமாக 83% முதல் 85% வரை குறைக்கிறது. தொல்லை ட்ரிப்பிங்கைத் தடுக்க, பொறியாளர்கள் செயலற்ற கூலிங் லூவர்களை ஒருங்கிணைக்க வேண்டும் அல்லது நிலையான தெர்மல் டிரேட்டிங் டேபிள்களைப் பயன்படுத்துவதன் மூலம் பிரேக்கர் மதிப்பீட்டின் அளவை அதிகரிக்க வேண்டும்.
