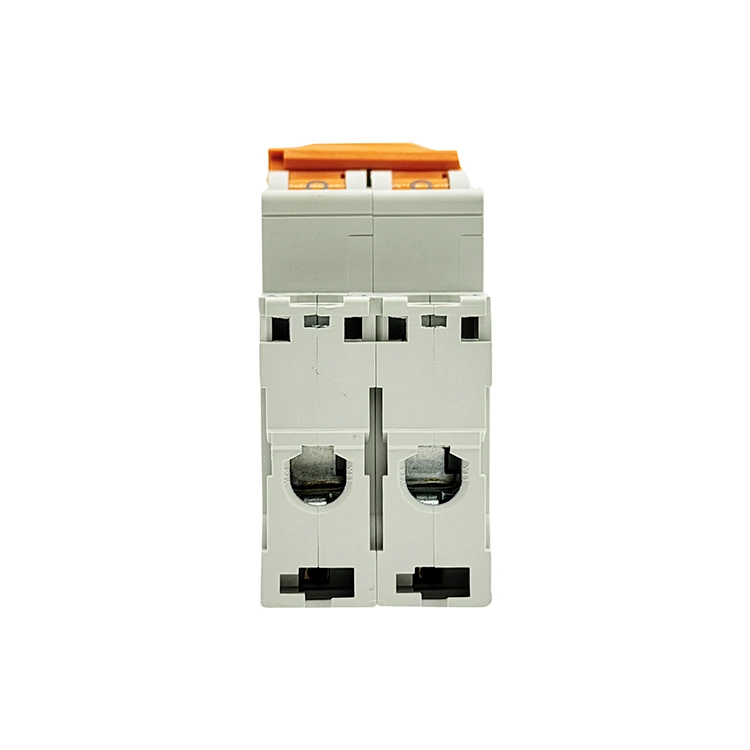

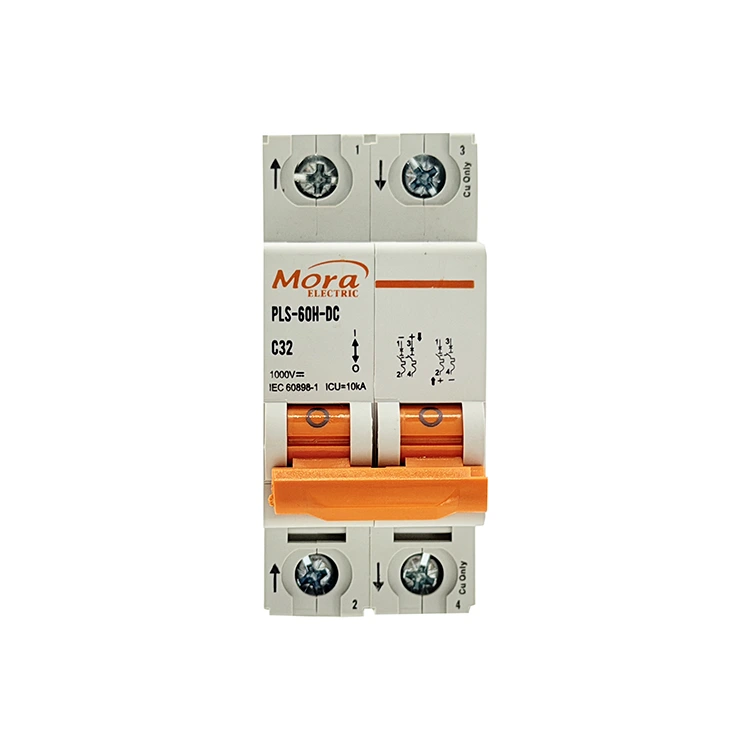

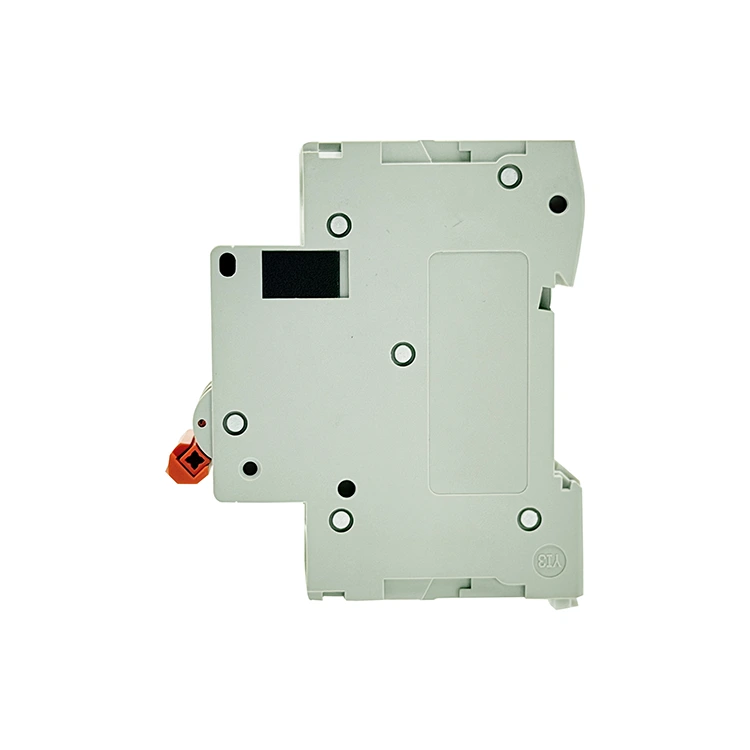

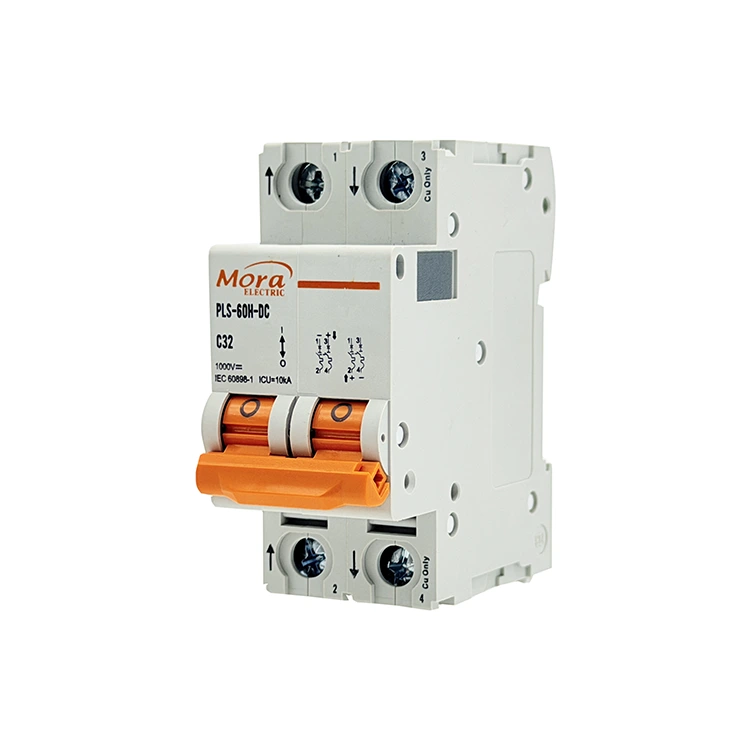

C65 2 துருவ DC சர்க்யூட் பிரேக்கர்

சீனாவில் உள்ள நம்பகமான C65 2 Pole DC சர்க்யூட் பிரேக்கர் தொழிற்சாலையாக, PUGAO (Mora) ஒரே நேரத்தில் நேர்மறை மற்றும் எதிர்மறை கோடுகளை உடைக்க வடிவமைக்கப்பட்ட பல-துருவ குறைந்த மின்னழுத்த சுவிட்சுகளை உற்பத்தி செய்கிறது; இந்த 2P வெப்ப-காந்தப் பிரேக்கர் தன்னியக்க ஸ்பாட்-வெல்டிங் மற்றும் அதிக திறன் கொண்ட டூயல் மேக்னடிக் ஆர்க் சேம்பர்களை டெலிகாம் மற்றும் ஃபோட்டோவோல்டாயிக் கோரிக்கைகளைக் கையாள்கிறது.

தொழில்நுட்ப வரையறை

C65 2 Pole DC சர்க்யூட் பிரேக்கர் என்பது 500V வரையிலான உயர் மின்னழுத்த நேரடி மின்னோட்டத்தை (DC) நிர்வகிப்பதற்கும் குறுக்கிடுவதற்கும் உருவாக்கப்பட்ட ஒரு ஒருங்கிணைந்த எலக்ட்ரோ மெக்கானிக்கல் பாதுகாப்பு சாதனமாகும். ஒற்றை-துருவ மாற்றுகள் ஒரு கோட்டின் ஒரு பக்கத்தை மட்டுமே குறுக்கிடும்போது, ​​​​2-துருவ உள்ளமைவு நேர்மறை மற்றும் எதிர்மறை கடத்திகள் இரண்டையும் ஒரே நேரத்தில் கையாளுகிறது. இந்த இரட்டை-வரி குறுக்கீடு முழுமையான கால்வனிக் தனிமைப்படுத்தலை வழங்குகிறது மற்றும் அடித்தளமற்ற மிதக்கும் நெட்வொர்க்குகளுக்கு முக்கியமானது.

எங்களின் 2P மினியேச்சர் சர்க்யூட் பிரேக்கர் இரண்டு சுயாதீன துருவங்களை உள் பொதுவான பயண பொறிமுறையுடன் பிணைக்கிறது. ஏதேனும் ஒரு துருவம் பிழையைக் கண்டறிந்தால், இரண்டு கோடுகளும் உடனடியாகத் திறக்கப்படும், மீதமுள்ள கடத்தி மூலம் மின்னழுத்தம் மீண்டும் ஊட்டப்படுவதைத் தடுக்கிறது.

500V மிதக்கும் சூரிய PV வரிசைகள்

இன்வெர்ட்டர் செயல்திறனை அதிகரிக்க கணினி மின்னழுத்தம் அதிகரிக்கப்படும் சூரிய வரிசைகளில், எதிர்மறை வரியை அடிப்படையாக வைப்பது பெரும்பாலும் நடைமுறைக்கு மாறானது. C65 2 Pole DC சர்க்யூட் பிரேக்கர் ஒரு PV சரத்தின் நேர்மறை மற்றும் எதிர்மறை வெளியீடுகளில் இணைக்கப்பட்டுள்ளது. இரண்டு துருவமுனைப்புகளையும் தனிமைப்படுத்துவதன் மூலம், பகல்நேர பராமரிப்பு சுழற்சிகளின் போது சாத்தியமான-நில அதிர்ச்சி அபாயங்களை இது முற்றிலும் நீக்குகிறது.

அதிக திறன் கொண்ட பேட்டரி ஆற்றல் சேமிப்பு அமைப்புகள்

தொழில்துறை பேட்டரி வங்கிகள் மற்றும் ஆஃப்-கிரிட் சூரிய சேமிப்பு கட்டமைப்புகள் பெரும்பாலும் 120V முதல் 400V DC அமைப்புகளில் இயங்கும். ஒற்றை-துருவ சாதனம் இந்த சுற்றுகளில் இரட்டை-பூமி பிழையை பாதுகாப்பாக அழிக்க முடியாது. இந்த 2-துருவ அமைப்பைச் செயல்படுத்துவது, பேட்டரி உறையில் எங்கும் ஷார்ட் சர்க்யூட்கள் சுத்தமான, விரிவான பணிநிறுத்தத்தைத் தூண்டுவதை உறுதி செய்கிறது.

மின்சார வாகனம் விரைவான சார்ஜிங் உள்கட்டமைப்புகள்

வணிக ரீதியாக வேகமாக சார்ஜ் செய்யும் நிலையங்கள் வாகன பேட்டரிகளுக்கு ஆற்றலை மாற்ற உயர் மின்னழுத்த DC பாதைகளைப் பயன்படுத்துகின்றன. இந்த சர்க்யூட் பிரேக்கர், இன்டர்னல் ரெக்டிஃபையர் சப்-சர்க்யூட் மற்றும் பிரைமரி டிஸ்பென்சிங் கார்டுக்கு இடையே உள்ள உள்ளூர் தனிமைப்படுத்தல் சோதனைச் சாவடியாகச் செயல்படுகிறது, இது சர்வீஸ் டெக்னீஷியன்களுக்கு அனைத்து மின் இணைப்புகளையும் ஒரே நேரத்தில் துண்டிக்க ஒரு இயந்திர முறையை வழங்குகிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

கீழே பட்டியலிடப்பட்டுள்ள செயல்திறன் வரம்புகள் மற்றும் மூலப்பொருட்கள் எங்கள் உற்பத்தித் தளத்தில் தானியங்கு சோதனை பணிப்பெட்டிகள் மூலம் சரிபார்க்கப்படுகின்றன:

C65 2 Pole DC சர்க்யூட் பிரேக்கரின் தொழில்நுட்ப நன்மைகள்

1. இரட்டை துருவ ஒத்திசைவு பயண இணைப்பு

ஒரு ரயிலில் உயர் மின்னழுத்த ஷார்ட் சர்க்யூட் நிகழும்போது, ​​சமச்சீரற்ற மின்னழுத்த ஸ்பைக் உங்கள் இன்வெர்ட்டர்கள் அல்லது டேட்டா சர்வர்களை சேதப்படுத்தும். எங்கள் C65 2 Pole DC சர்க்யூட் பிரேக்கர் இரண்டு உள் துருவங்களையும் இணைக்கும் ஒரு உள் இயந்திர பயணப் பட்டியைக் கொண்டுள்ளது. நேர்மறை ரயிலில் பிரத்தியேகமாக ஒரு குறுகிய சுற்று ஏற்பட்டாலும், உள் இணைப்பு இயந்திரத்தனமாக இரு துருவங்களையும் 5 மில்லி விநாடிகளுக்குள் திறந்து, முழு துணை சுற்றுவட்டத்திலிருந்து சாத்தியமான அபாய திசையன்களை நீக்குகிறது.

2. தொடர்-இணைக்கப்பட்ட நிரந்தர காந்த வளைவை அணைத்தல்

தொடர்புகள் பிரிக்கப்படும் போது அதிக DC மின்னழுத்தங்கள் நீண்ட, அதிக தீவிர மின் வளைவுகளை உருவாக்குகின்றன. இதை எதிர்கொள்ள, எங்கள் 2P பிரேக்கர் தற்போதைய பாதையை இரண்டு தனித்துவமான ஆர்க் சேம்பர்கள் மூலம் தொடராகச் செல்கிறது. ஒவ்வொரு அறையிலும் உள்ளமைக்கப்பட்ட நிரந்தர காந்தங்கள் உள்ளன, அவை மின்காந்த சக்தியைப் பயன்படுத்தி வளைவை நீட்டி இரண்டு தனிப்பட்ட 9-தட்டு எஃகு குளிரூட்டும் கட்டங்களுக்குள் தள்ளுகின்றன. இந்த இரட்டை அறை வடிவமைப்பு வில் மின்னழுத்தத்தைப் பிரித்து, ஒற்றை-துருவ அமைப்பை விட வேகமாக 500V DC ஆற்றலைத் தணிக்கிறது.

3. தானியங்கு உற்பத்தி மற்றும் சீரான அளவுத்திருத்தம்

உள்ளக அசெம்பிளியில் உள்ள மாறுபாடுகள் பயண நிகழ்வின் போது ஒரு துருவத்தை மற்றொன்று பின்தங்கச் செய்து, நிலையற்ற வரி ஏற்றத்தாழ்வுகளை உருவாக்கும். PUGAO (Mora) எங்கள் மினியேச்சர் சர்க்யூட் பிரேக்கர்களுக்கு முழு தானியங்கு உற்பத்தி வரியைப் பயன்படுத்துவதன் மூலம் இந்த மனித மாறியை நீக்குகிறது. குத்துதல், ஸ்பாட்-வெல்டிங் மற்றும் உள் கூறு வேலைப்பாடு ஆகியவை தானியங்கி இயந்திரங்களால் நிர்வகிக்கப்படுகின்றன, இரு துருவங்களிலும் ஒரே மாதிரியான உள் எதிர்ப்புகள் மற்றும் ஒத்திசைவான இயந்திர நேரத்தை உறுதி செய்கின்றன.

பொதுவான கண்டறியும் கள தீர்வுகள்

• 'ஆன்' நிலைக்கு மாறும்போது சர்க்யூட் பிரேக்கர் உடனடியாகப் பயணிக்கிறது மூல காரணம்: நேர்மறை மற்றும் எதிர்மறை விநியோக கம்பிகளுக்கு இடையே ஒரு நேரடி டெட் ஷார்ட் உள்ளது, அல்லது ஒரு தரையிறக்கப்படாத அமைப்பில் ஒரு அடிப்படை தவறு ஏற்பட்டுள்ளது. தீர்வு: பிரேக்கரை தனிமைப்படுத்தவும். ஷார்ட் கண்டக்டர்கள் அல்லது உடைந்த இன்சுலேஷன் ஜாக்கெட்டுகளைக் கண்டறிய கீழ்நிலை வயரிங் சேனலில் இன்சுலேஷன் ரெசிஸ்டன்ஸ் டெஸ்டரை (மெகோஹம்மீட்டர்) பயன்படுத்தவும். மொத்த தொடர்ச்சியான மின்னோட்டம் பெயரளவு மதிப்பீட்டை விட அதிகமாக இல்லை என்பதை உறுதிப்படுத்தவும்.

• ஒரு டெர்மினல் போர்ட்டில் உள்ளூர் உருகுதல் அல்லது எரிதல் தோன்றும் மூல காரணம்: நிறுவலின் போது டெர்மினல் ஸ்க்ரூ பரிந்துரைக்கப்பட்ட முறுக்குவிசைக்கு இறுக்கப்படவில்லை அல்லது பொருந்தாத கம்பி அளவுகள் தாமிர இழைகள் தளர்வாக மாறியது. தீர்வு: எரிந்த அல்லது ஆக்ஸிஜனேற்றப்பட்ட கேபிள் முனைகளை வெட்டுங்கள். இன்சுலேஷனை மீண்டும் அகற்றி, சுரங்கப்பாதை-வகை முனையக் கவ்வியில் சுத்தமான கம்பி மையத்தை முழுவதுமாகச் செருகவும், மேலும் ஸ்க்ரூவை 2.5 Nm க்கு முறுக்குவதற்கு அளவீடு செய்யப்பட்ட கருவியைப் பயன்படுத்தவும்.

தொழில்நுட்ப FAQ

500V DC சிஸ்டம் இரண்டு ஒற்றை-துருவ பிரேக்கர்களை அருகருகே வயரிங் செய்வதை விட 2-துருவ பிரேக்கரை ஏன் பயன்படுத்த வேண்டும்?

சுயாதீன ஒற்றை-துருவ உடைப்பான்கள் உள் இயந்திர இணைப்பு இல்லை. தவறு ஏற்பட்டால், ஒரு பிரேக்கர் ஒரு மில்லி வினாடியின் ஒரு பகுதியை மற்றொன்றுக்கு முன் திறக்கலாம் அல்லது ஒன்று முழுவதுமாக பயணிக்க முடியாமல் போகலாம். இது எதிர் ரெயிலை முழுமையாக இயக்கி, கணினியில் மின்னழுத்தத்தை மீண்டும் ஊட்டுகிறது, சேவை பணியாளர்களுக்கு ஆபத்து மற்றும் உபகரணங்கள் சேதத்தை ஏற்படுத்துகிறது.

உள்வரும் நேர்மறை மற்றும் எதிர்மறை கோடுகள் குறுக்கு கம்பியில் இருந்தால் இரட்டை வில் அறைகளுக்குள் என்ன நடக்கும்?

குறுக்கு வயரிங் உள் கூறுகள் மூலம் தற்போதைய சுழற்சியின் திசையை மாற்றுகிறது. தொடர்புகள் உடைந்தால், உள் நிரந்தர காந்தங்கள் மின் வளைவை எஃகு குளிரூட்டும் கட்டங்களுக்குள் மேலே தள்ளுவதற்குப் பதிலாக இயந்திர லாட்ச்சிங் பொறிமுறைகளை நோக்கி கீழ்நோக்கி இழுக்கும். சிக்கிய வில் உள் உறுப்புகள் மற்றும் PA66 வெளிப்புற வீடுகளை விரைவாக உருக்கும்.

வெளிப்புற சோலார் இணைப்பான் உறைகளுக்குள் இருக்கும் அதிக சுற்றுப்புற வெப்பம் இந்த 2-துருவ சாதனத்தின் செயல்திறனை எவ்வாறு பாதிக்கிறது?

எங்களின் பைமெட்டாலிக் தெர்மல் ஓவர்லோட் கூறுகள் நிலையான 30°C அடிப்படைக்கு அளவீடு செய்யப்படுகின்றன. மோசமான பெட்டி காற்றோட்டம் சுற்றுப்புற வெப்பத்துடன் இணைந்து உள் வெப்பநிலையை 55°Cக்கு தள்ளினால், C65 2 Pole DC சர்க்யூட் பிரேக்கரில் உள்ள உள் உறுப்புகள் அட்டவணைக்கு முன்னதாக விரிவடையும். இது பயனுள்ள வெப்பப் பயண வரம்பை அதன் மதிப்பிடப்பட்ட பெயர்ப்பலகை மதிப்பில் தோராயமாக 83%க்கு மாற்றுகிறது, இதற்கு செயலில் காற்றோட்டம் அல்லது இலக்கு சுமையைக் குறைக்க வேண்டும்.
